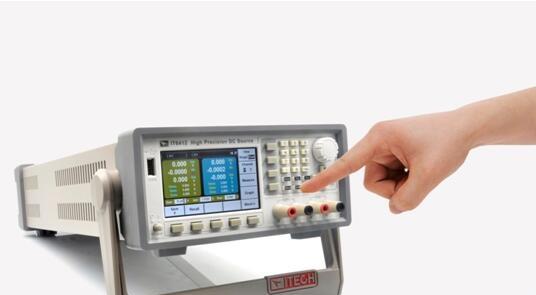

艾德克斯于今年8月推出的IT6412双通道双极性直流电源，两个通道均支持正负电流输出，其中一个通道的电压也支持正负输出，可list编程，并支持电池充电、放电及电池模拟等功能。同时，IT6412双通道双极性直流电源具有艾德克斯产品一如既往的优异性能，作为艾德克斯超快响应的直流电源，其输出电压上升时间小于500uS，电压快速爬升而无过冲，电流显示解析度可达100nA。这款高端的双通道双极性直流电源，可应用于智能穿戴设备等便携式锂电池的测试、电池保护板的测试、LED灯珠/显示屏的测试等，本文主要介绍IT6412双通道双极性直流电源在太阳能LED照明、DC-DC电源、LED等领域的测试解决方案。
太阳能LED照明应用
太阳能作为洁净的新能源，各政府及新能源企业正重点支持与开发，以缓解能源危机、碳排放及环境污染。太阳能LED照明主要利用太阳能电池进行能量转换。白天太阳光照射在太阳能板上,将光能转变为电能通过电压变换电路，将能量存储于电池,在晚间需要照明时，再由蓄电池供电至LED(发光二极管)，从而提供照明,由于太阳能LED照明安装与维护简单，又无需铺设线路，不受电网覆盖限制，安全环保等优点，目前已应用于交通指示灯，道路指引，应急救援，野外旅行，家庭照明。
目前市场小功率太阳能LED照明用太阳能板主要有12V，9V，5V规格，功率在20W以下。比如说，常见的公园草坪上的景观照明灯，很多都是太阳能LED照明的应用，功率大部分为5W，再比如在道路上常见临时用来指示交通或路段施工等的信号灯，使用的多是10W照明。而其内部的电压转换电路、电池充放电电路需要测试性能，使用IT6412进行测试，则测试能比一般的电源更事半功倍，这是因为IT6412有两个通道，工程师可以使用CH1提供供电，而同时CH2模拟电池充电，来测试电路板的充电指标；而测试LED照明时，则可使用模拟电池特性进行放电，同时，较高的显示解析度可以精确测试产品的待机功耗，效率等指标。

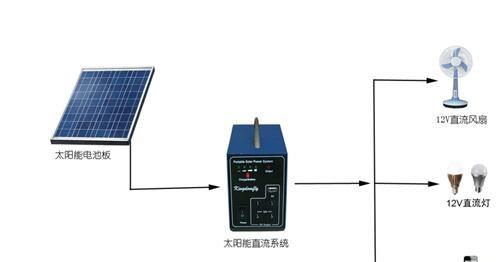

25W太阳能供电系统
DC-DC电源应用
DC-DC电源是将直流电压变换成其他直流电压，也成直流斩波器，依据电压变换原理的差异性，分为开关电源、线性集成稳压器、电荷泵三类。而开关电源应用最为广泛，灵活的运用半导体开关器件，实现对电容或电感等储能器件的充放电来达到电压变换目的，开关电源根据输入输出电压特性又分为BUCK、BOOST、BUCK-BOOST等。
DC-DC电源应用基本覆盖所有直流小功率供电场合，在通讯、医疗、交通、工业等系统控制电路供电均有涉及，就日常生活，消费类产品来说，如手机，POS机，平板，路由机顶盒，便携路由，便携音箱，移动电源，车载供电，便携式医疗健康，智能开关，智能检测器等等。
以便携类(含电池)产品来举例，如手机，便携路由器。其外部输入供电范围主要为12至5VDC，部分产品支持快充2.0。内部电池电压基本为4.2V，容量基本在1500至12000mAH。便携类产品需要考虑待机时间，工作时长等指标。工程师使用IT6412进行测试，可精确测试其待机功耗，而且单台IT6412即可完成整机电池功能和效率等测试，不需额外的负载，电池容量计，万用表等设备。同样，利用IT6412的电池模拟功能，更能标准化的测定产品稳定性、一致性，因为使用电池测试，需要考虑电池个体参数，工作状态，工作时间等差异因素，从而造成测试存在误差。如测试产品某部分电路的性能和工作状态，IT6412同样胜任，比如手机组件摄像头，闪光灯的工作或待机时的电流、功耗，电压变化或短时过冲的影响等。
某手机各组件(状态)功耗测试
LED测试应用
LED已经被广泛应用于指示灯、信号灯、仪表显示、手机背光源、车载光源等场合，白光LED技术也不断地发展，以其饱满光色、节能、光效高、电压低、寿命长等优势，已成为全球最热门、最瞩目的光源，特别是近年来LED的发光效率和亮度正在大幅度提高，LED必将成为应用最广泛的照明光源。
由于LED本身材料的特殊性及应用方向差异，因而其测试规范各有不同，以白光LED举例，其测试涉及电特性、光学特性、热学特性、静电特性及寿命测试等。而其中电特性测试，标准规定了LED正向电压、反向电压、反向电流、瞬态开关等测试。
积分球法测试LED光通量
在白光LED测试中，通常供电采用恒流方式，而其供电电源的性能直接影响LED的测试输出数据，而IT6412输出电流的高稳定性及低幅值电流纹波确保LED通过的电流稳定。此外，超快的输出电压上升时间和电压电流无过冲，在提高测试工作效率的同时，也降低过冲带来的风险，提高LED测试的通过率。

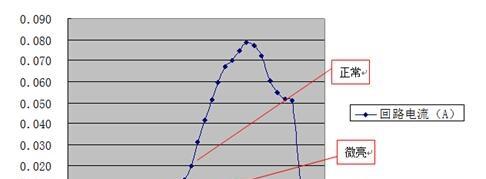

LED端电压
IT6412双通道双极性直流电源的应用非常广泛，除了前面提到的这些，还能为电池监测电路的校准、石英晶体振荡器、功率放大器等电子设备提供专业、精准的测试解决方案。它的示波器波形显示功能让工程师可以直接在屏幕上观测实时的电压、电流波形而无需配置示波器，它的双极性功能让工程师可以同时测试电池的充放电从而节约时间，它的电池模拟功能可以真实仿真锂电池特性来做电池保护板的测试，还有很多专业的功能在各种测试中为工程师们带来全新的体验。
