531新政后，中小型工商业电站较接近平价上网条件，因而受到投资者的青睐，市场一度火热，作为光伏行业多年的从业者，笔者也比较看好这个市场，所以也打算在这个市场小试一下牛刀，中小型工商业电站和户用电站有所不同，主要是投资体量相对较大，业主会更加关注发电的高效和稳定及投资回报，而逆变器作为光伏电站的最核心设备，其选型的重要性不亚于光伏组件的选型，我们不仅要考虑产品的外观和安装便利性，更要考量产品的内在核心，“里子”和“面子”同样重要。
笔者近日刚签约了1个160KW左右的电站项目，订购了两台古瑞瓦特MAX 80KW逆变器，目前多路MPPT低压80KW逆变器，只有古瑞瓦特一家有，这个是我选择古瑞瓦特第一个理由，这两台逆变器付款后3天就到货了，以往做户用市场较忙，最近刚好调整业务方向，正想探究一下商用逆变器的“面子”和“里子”，于是决定拆一台80KW逆变器来看看，接下来我们会从一个逆变器爱好者的角度来全方位呈现和评测一下。
废话少说，直接上图，有图有真相！

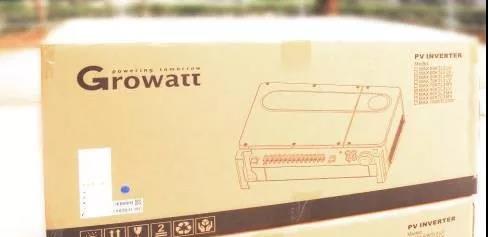

产品外包装简简洁大方，Growatt logo、产品型号、铭牌、警告标志和QC检验合格标签应有尽有。

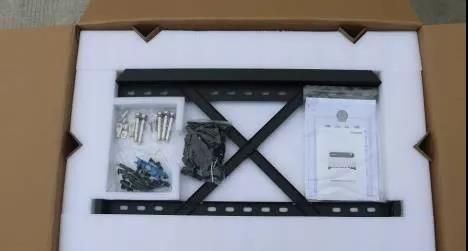

打开纸箱，可以看到摆放整齐的壁挂架，附件袋和资料袋。

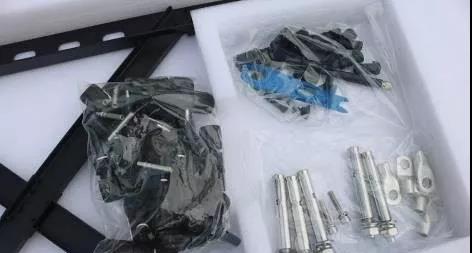

附件袋包含壁挂架用的膨胀螺丝，防盗螺丝，还有交流线鼻子，MC4端子，外置天线，MC4拆卸工具，MC4胶塞，MC4拆卸工具和胶塞的配备对于用户来说是非常人性化的，一个是方便拆卸，另一个是可以将多余不用的MC4端子进行封堵。
资料袋里除了常见的用户手册、合格证、保修卡、出厂检测报告以外，还特意附上了盖过红章的营业执照，产品认证证书和认证试验报告，供用户并网申请使用，可见厂家还是挺为我们用户着想的哈！

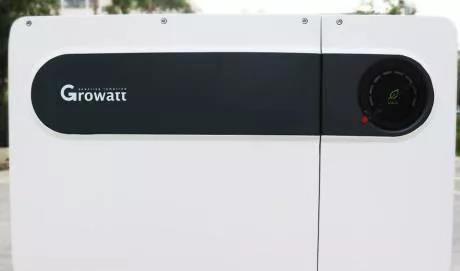

拿掉上层泡沫包材和塑料袋后，一台崭新的逆变器就露出了真容，古瑞瓦特这台80KW逆变器的外观整体设计简约而不简单，工业级的灰白配色，没有传统的LCD屏幕，取而代之的是LED信息圆盘，有点像汽车的仪表盘，而指针是一片绿叶，加上外环椭圆跑道的设计，我猜想设计者想表达的意思应该是寓意这台逆变器将在绿色能源跑道上高效运转，不知道有没有曲解哈，反正觉得设计挺有新意的。

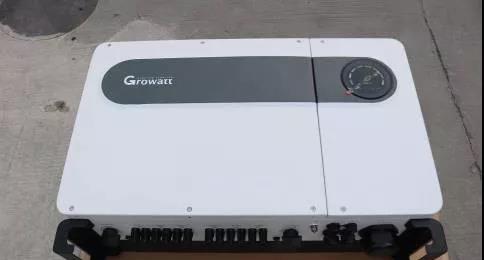

外观设计确实不错，把逆变器整体搬出来展示一下，可以看到这台逆变器还设计了两个护脚，逆变器还可以立起来的。

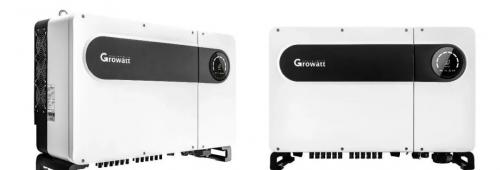

这台逆变器立起来看，外观看上去更有感觉了，笔者有点爱不释手了。

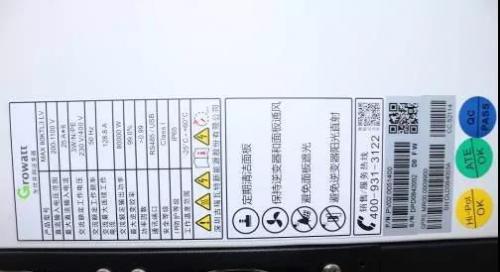

作为一台工业级的逆变器只有光鲜的外表显然是不够的，我们来看下这台逆变器的技术规格参数，铭牌显示这台逆变器的型号为MAX 80KTL3 LV ,输入电压范围200-1100V，最高耐压做到1100V可以更好适应低温环境和超配，笔者了解到目前华为逆变器也是这样做的，最大直流输入25A*6，一开始笔者也没明白，可是看到下面这张图，我就明白了，原来这台逆变器和华为逆变器一样采用了6路MPPT设计，每路MPPT设计了2个组串，所以每路电流25A，每串电流可以达到12.5A，可以完全满足双面双玻组件的大电流特性。最大转换效率99%，这个转换效率也是属于业界领先水平，另外笔者还得知这个系列逆变器中国加权效率最高也达到了98.67%，业界排名第一，这是笔者选择这款逆变器的第二个理由，高效意味着多发电，我的投资回报更快啊。

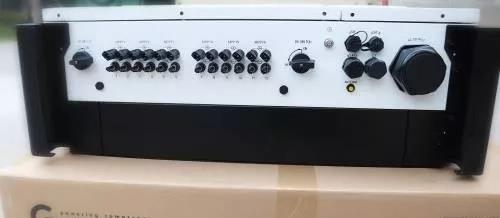

从逆变器底部接线和接口设计就可以窥视一些内在技术设计，比如说这台逆变器底部PV端子的设计，可以看到这台逆变器有6路MPPT，每路MPPT接入两个组串，设置了两个直流开关，每个直流开关可控制6路组串的通断。另外，设置了丰富的通讯接口，两个USB口，一个RS485口，还有一个外置天线口，USB口可用于快速读取逆变器状态和故障信息及软件代码更新烧录，RS485口实现有线远程监控和运维，外置天线用于GPRS/4G通讯，从而实现无线远程监控和运维。

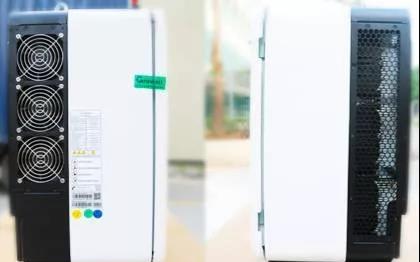

从逆变器侧面图可以看出这台逆变器采用了风冷设计，横向风道，左侧进风右侧出风，可见3个外部冷却风扇，保证高温条件下逆变器不降额。
以上是都是我们看到的这台逆变器的表面也就是我们说的“面子”，各位看官，你们觉得这台逆变器的面子够好吗？反正我觉得挺赞的，接下来让我们来看这台逆变器的内核即“里子”如何呢？(以下开盖操作，可能会造成逆变器损坏或者厂家不保修，切勿模仿)

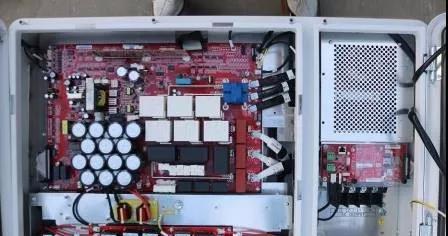

拆掉外盖上的8颗螺丝，撕掉防拆标签，打开外盖，逆变器的“里子”就呈现出来了，整个逆变器分为主副两个腔体，主腔体PCB为双层结构，包含功率板，主板，防雷板，直流EMI板，控制板；副腔体包含通讯板，交流EMI板，显示板。PCB布局和走线非常整齐，功能划分很清晰，维护起来也很便捷。
评价一款逆变器内核是否可靠，一是看设计，二是看用料，这款逆变器的用料同样非常讲究，都说逆变器内部最影响寿命的器件是电容，这款逆变器的母线电容采用了电解电容和薄膜电容组合的设计方式，笔者也曾了解华为等一线品牌逆变器均采用这种设计。
这款逆变器电解电容采用了进口品牌日本尼吉康nichicon，薄膜电容则采用了美国VISHAY品牌，规格设计说严格按照1100V系统耐压选型，比如电解电容选用的是550V规格进行串联。关于1100V耐压的好处，这里就不赘述了。

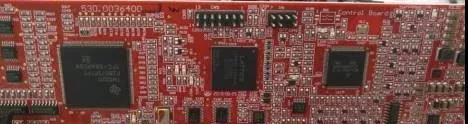

再看逆变器的真正的核芯部分及控制部分，总共选用了4颗控制芯片。逆变器控制板有3颗主芯片，一颗是TI德州仪器的TMS320F28075，一颗是TI德州仪器的TMS320F28076，这两颗是DSP，还有一颗是LATTICE的LCMX02-1200UHC，这是CPLD可编程逻辑器件，通信板有一颗主芯片型号为STM32F107，为ARM公司芯片，这个正好解释了为什么古瑞瓦特这款机型对外要宣称4核芯逆变器，要比三核多一核！
也许有人会问，用这么多芯片干嘛？笔者根据自己的了解，简单解释一下：
DSP，CPLD、ARM都是嵌入式处理器，都具有计算，存储，处理事件等基本功能。由于各自的应用领域不同，又有各自擅长的地方。
DSP数字信号处理专家，软件指令最丰富，侧重于计算。一个负责控制PV侧MPPT跟踪和升压，一个负责AC侧逆变转换，双核各司其责，又协同作战，使系统更稳定可靠。
CPLD高速复杂可编程逻辑器件，速度最快，用硬件实现算法，可以同时处理多个任务，保证了逆变器控制的响应速度远大于电网侧电流电压变化速度，使逆变器有足够的时间来处理紧急事件。
ARM，通信处理专家，侧重于事务管理，现代手机主芯片90%都用采用ARM结构，ARM数据总线和地址总线分开，快速实现与控制芯片间信息交互、运行监控、数据存储及外部通信，远程更新数据频率更快，软件更新时间更短。
相信看了以上解释，你就能明白设计者用心良苦了吧，说实话这是笔者选择这款机型的第三个理由，有了这四核芯，信息收集更全面，信息处理更快速，保护功能更完善，产品就更加高效智能可靠了。
关于内核这块笔者还想补充一点，那就是升压和逆变器功率模块的选型问题，其实这个问题之前华为也多次向客户提到，就是升压和逆变电路是采用单管设计还是功率模块设计，由于笔者现场条件限制，笔者不敢去拆卸功率板，功率模块这部分没有进行拍照展示，但根据笔者向模块厂家求证的信息，目前市场上中大功率组串式逆变器升压和逆变电路均采用功率模块设计仅有为数不多的几个厂家，包括华为和古瑞瓦特，其他大部分厂家都是升压电路用单管，逆变电路用模块，特别升压电路用单管设计，多个单管并联，故障点和均流控制难度明显增加，产品可靠性必然下降，古瑞瓦特在这点上再次坚定了我的选择没有错，也体现了这台逆变器内功(里子)也不简单！
最后，一句话总结一下，古瑞瓦特这款MAX 80KW逆变器既有面子，又有里子，是一个真正表里如一的“正人君子”。
