一种新型的BIPV解决方案-天能瓦

BIPV(Building Integrated Photovoltaic)，即建筑光伏一体化，是一种将太阳能发电设备集成到建筑和建材上的技术，属于分布式光伏电站的一种类型。BAPV(Building Attached Photovoltaic)概念的出现主要是为了区别于BIPV，实际上BAPV就是已经发展多年的屋顶分布式电站及其简易变形。长期来看，在光伏建筑一体化领域，BIPV是确定性的发展方向。

国内的屋面BIPV系统经历了阳光棚、导水槽等结构形式。而屋面彩钢瓦防水结构在屋面防水应用中非常成熟，新一代天合蓝天*天能瓦BIPV产品，采用了成熟的标准彩钢瓦防水结构，将光伏组件与建材更加紧密的结合，形成完整一体化的产品。天合蓝天*天能瓦BIPV产品采用榫卯结构和无导轨设计，各个构件之间的节点以榫卯相吻合，组成安全、紧固的框架体系，同时兼顾施工运维的便利性，显著减少施工环节，节省支架和人力成本，因此，‘天能瓦’具有更安全、更高收益、更快捷等主要优势。

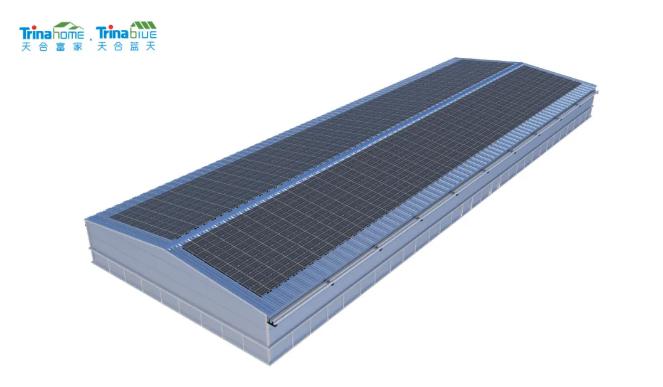

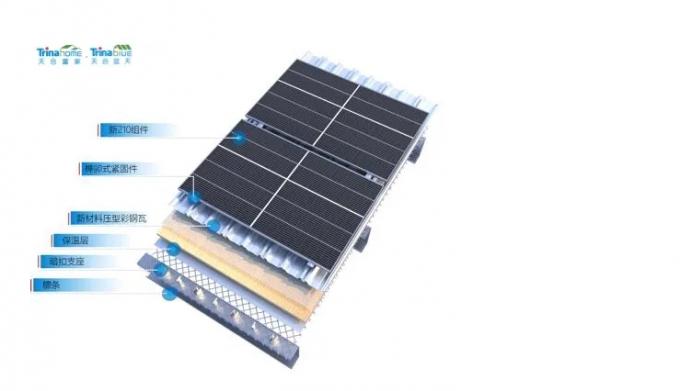

天能瓦光伏系统结构图

天能瓦的三种应用场景

1、新建屋顶

新建钢结构厂房采用天能瓦压型钢板直接替代原有彩钢瓦，在设计时要求新增恒荷载18kg/m?。

施工工艺流程如下：

施工准备→材料供应及验收→测量放线→天能瓦压型钢板下料地面分段预制→暗扣支座安装→保温层安装→已预制压型钢板吊装就位、安装→屋面附属设施施工→光伏系统安装施工→垃圾清理外运。

2、彩钢瓦屋面翻新替换

彩钢瓦生锈的原因是由于受到环境、气候等各种自然条件的影响，至使彩钢板锈蚀严重时会出现腐蚀锈穿孔洞。这时就需要翻新更换彩钢瓦，更换彩钢瓦时直接用天能瓦压型钢板替代原有彩钢瓦即可。翻新前必须进行承载验算，当原有钢结构承载不满足要求时必须加固后再安装天能瓦压型钢板及光伏系统。

施工工艺流程如下：

施工准备→材料供应及验收→测量放线→天能瓦压型钢板下料地面分段预制→拆除旧屋面彩钢瓦、保温层及底座→暗扣支座安装→保温层安装→已预制压型钢板吊装就位、安装→屋面附属设施施工→光伏系统安装施工→垃圾清理外运。

3、双层屋面

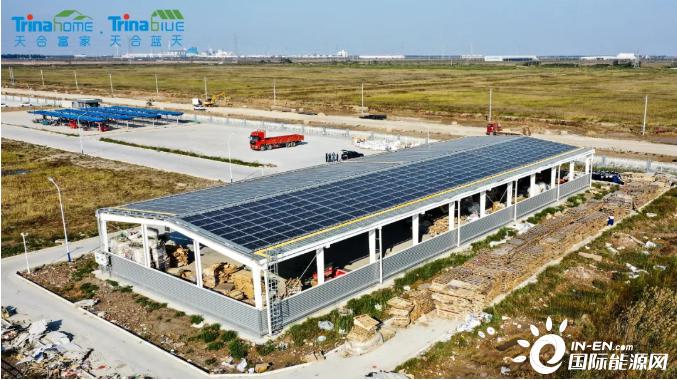

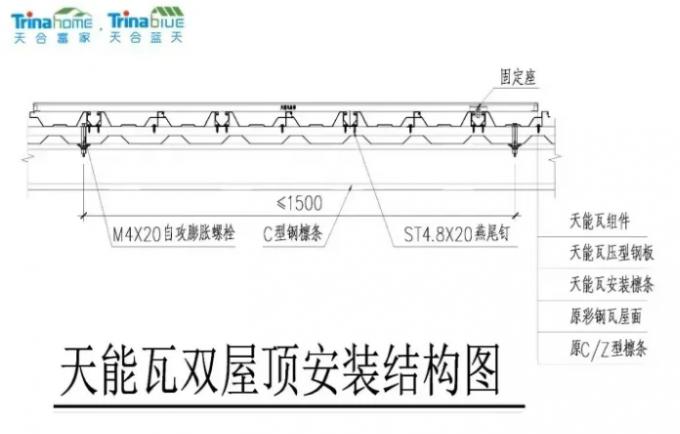

彩钢瓦屋面也可附加一层天能瓦压型钢板。加装前必须进行承载验算，新增恒荷载18kg/m?，当原有钢结构承载不满足要求时必须加固后再安装天能瓦压型钢板及光伏系统。

施工工艺流程如下：

施工准备→材料供应及验收→测量放线→天能瓦压型钢板下料地面分段预制→屋面新增暗扣支座安装→已预制压型钢板吊装就位、安装→屋面附属设施施工→光伏系统安装施工→垃圾清理外运。
