近日，国家太阳能光伏(电)产品质量监督检验中心(简称CTC国家光伏中心)受企业委托，依据CEI 0-16标准对光伏并网逆变器进行了性能和可靠性测试(主要测试项目详见附件)。检测任务圆满完成的背后，是检测工程师们辛勤的付出，是团队过硬检测技术的支撑，此次测试任务的顺利完成，标志着我中心光伏逆变器性能与可靠性测试能力的进一步提升。
CEI 0-16标准全称“主、被动用户连接到配电公司高压、中压电网的参考技术规则”。该标准于2019年4月发布，正式代替了CEI 0-16:2014-09标准及其衍生版本。新版标准的主要创新点在于它与欧盟第2016/631号法规、第2016/1388号法规和第2016/1447号法规保持了一致。对于出口到意大利各地区的光伏逆变器需要进行该标准的检测认证。
2019年是光伏行业蓬勃发展的一年，同时随着多个国家光伏逆变器并网新标准的制定，也使2019年成为机遇和挑战并存的一年，CTC国家光伏中心将会以此为契机，抓住机遇，迎接挑战，继续发挥自身专业优势，坚持走创新发展之路，努力争做光伏行业的领跑者。

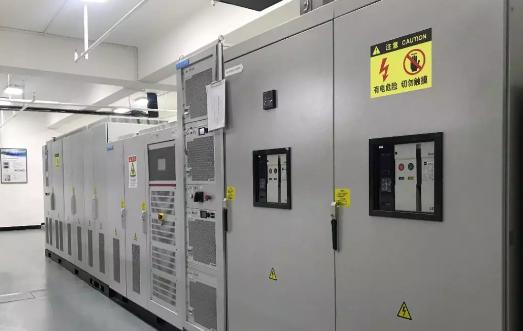

测试平台
附件CEI 0-16标准的主要测试项目
1.运行范围测试
光伏逆变器在正常工作时，应能够在以下规定的参数范围内运行：
85%Un ≤ U ≤ 110%Un
47.5 Hz ≤ f ≤ 51.5 Hz
测试时，将光伏逆变器连接至电网模拟电源且在额定功率下运行。为保证结果的准确性，应至少进行三次测试，每次测试的运行时间不小于5分钟，如下所示：
测试1: U=85%Un; f=47.5Hz; P=100%Sn; cosϕ=1
测试2: U=110%Un; f=51.5Hz; P=100%Sn; cosϕ=1
测试3: U=90%Un; f=47.5Hz; P=100%Sn; cosϕ=1
2.启动及故障恢复
光伏逆变器并网启动的条件为电网电压在90%Un到110%Un之间且频率在49.90Hz到50.10Hz之间，启动过程中，功率的最大上升速率为20%Pn/min。
光伏逆变器在电网故障时跳闸脱网，当故障解除后，逆变器应重新恢复并网，功率恢复的最少等待时间为300s，且功率恢复的最大速率为20%Pn/min。
3.过压降额控制
光伏逆变器应具有过压降额控制功能。使逆变器在108%Un下运行，输出的有功功率等于Pn。设置电网模拟电源，使逆变器的交流输出电压等于112%Un。从电压运行至112%Un开始的10分钟内，逆变器的输出功率应降低到不高于额定功率的20%。
4.过频降额控制

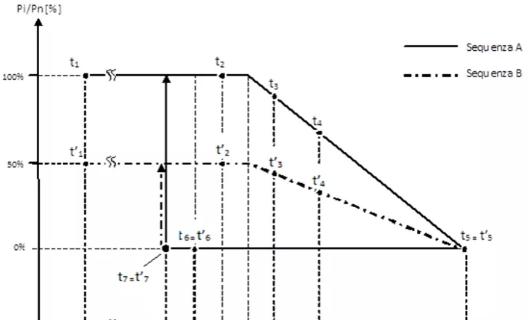

当电网频率升高且高于设定值f1(f1=50.2Hz)时，逆变器的输出功率应严格按照一定的降额比例下降，频率恢复时，逆变器输出功率应保持恒定不变，直至频率低于设定阈值f2(f2=50Hz)时，有功功率恢复至额定值。应分别测试100%额定功率和50%额定功率下逆变器的过频降额控制功能，如图1所示。
5.电压穿越能力
随着光伏发电在电网中占比的不断提高，光伏电站的故障穿越能力愈发重要。为保障电网的安全稳定运行，光伏逆变器需要具备一定的电压穿越能力。
5.1低电压穿越能力

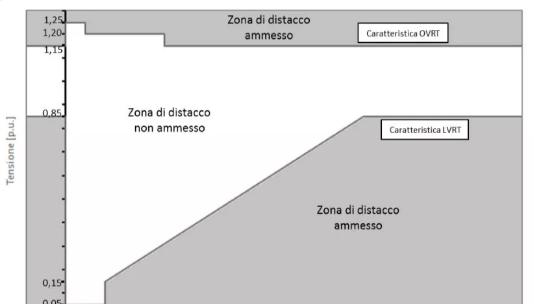

低电压穿越的试验目的是根据图2所示的低电压穿越曲线，验证光伏逆变器是否符合电压变化的抗扰度要求。
5.2高电压穿越能力
高电压穿越的试验目的是根据图2所示的高电压穿越曲线，验证光伏逆变器是否符合电压变化的抗扰度要求。
CTC国检集团于2016年11月9日在上海证券交易所A股市场上市，股票代码603060。国家太阳能光伏(电)产品质量监督检验中心是CTC国检集团的核心成员，CMA、CAL、CNAS认可实验室，IECEE国际电工委员会CB实验室，检测能力覆盖光伏材料、光伏组件、光伏部件、光伏系统和逆变器等整个光伏产业链，是国内外多家知名认证机构的签约实验室，与电力公司、保险、银行、基金、投资方、EPC等广泛开展合作。在光伏电站全生命周期内，提供关键设备监造、设备到货验收、站址与光资源评估、设计评估及优化、施工和安装质量稽查、电站质量与性能检测(电站验收、后评价、后续监测)、电站投融资和交易过程的尽职调查、光伏系统认证、电站运行和维护能力评价与认证、电站系统和设备故障诊断与分析等第三方技术服务。
