安科瑞分布式光伏发电监测系统解决方案

1、概述

“十四五”期间，随着“双碳”目标提出及逐步落实，本就呈现出较好发展势头的分布式光伏发展有望大幅提速。就“十四五”光伏发展规划，国家发改委能源研究所可再生能源发展中心副主任陶冶表示，“双碳”目标意味着国家产业结构的调整，未来10年，新能源装机将保持在110GW以上的年增速，这里面包含集中式光伏电站和分布式光伏电站。相较于集中式电站来说，分布式对土地等自然资源没有依赖，各个地方的屋顶就是分布式电站的形成基础，在碳中和方案的可选项中，分布式光伏由于其灵活性必将被大力发展，目前已有河北、甘肃、安徽、浙江、陕西等9省发布关于分布式光伏整县推进工作的通知。

目前我国的两种分布式应用场景分别是：广大农村屋顶的户用光伏和工商业企业屋顶光伏，这两类分布式光伏电站今年都发展迅速。

2、相关标准

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》：分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：8kW及以下可接入220V；8kW~400kW可接入380V；400kW~6000kW可接入10kV；5000kW~30000kW以上可接入35kV。最终并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

Q/GDW1480-2015 《分布式电源接入电网技术规定》

GB/T 29319-2012 《光伏发电系统接入配电网技术规定》

GB 50797-2012 《光伏发电站设计规范》

Q/GDW1617-2015 《光伏电站接入电网技术规定》

JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范》

3、解决方案

3.1交流220V并网

交流220V并网的光伏发电系统多用于居民屋顶光伏发电，装机功率在8kW左右。户用光伏电站今年发展非常迅猛，根据国家能源局网站提供的数据，截至2021年6月底，全国累计纳入2021年国家财政补贴规模户用光伏项目装机容量为586.14万千瓦，这相当于6个月在居民屋顶建造了四分之一个三峡水电站。

部分小型光伏电站为自发自用，余电不上网模式，这种类型的光伏电站需要安装防逆流保护装置，避免往电网输送电能。光伏电站规模较小，而且比较分散，对于光伏电站的管理者来说，通过云平台来管理此类光伏电站非常有必要，安科瑞在这类光伏电站提供的解决方案包括以下方面：

3.2交流380V并网

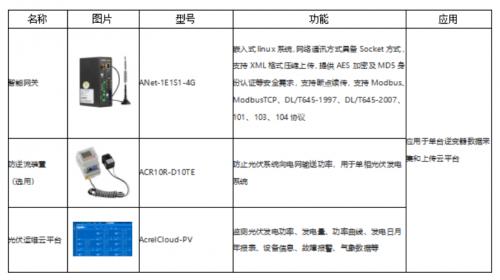

根据国家电网Q/GDW1480-2015 《分布式电源接入电网技术规定》，8kW~400kW可380V并网，这类分布式光伏多为工商业企业屋顶光伏，自发自用，余电上网。分布式光伏接入配电网前，应明确计量点，计量点设置除应考虑产权分界点外，还应考虑分布式电源出口与用户自用电线路处。每个计量点均应装设双向电能计量装置，其设备配置和技术要求符合DL/T 448的相关规定，以及相关标准、规程要求。电能表采用智能电能表，技术性能应满足国家电网公司关于智能电能表的相关标准。用于结算和考核的分布式电源计量装置，应安装采集设备，接入用电信息采集系统，实现用电信息的远程自动采集。

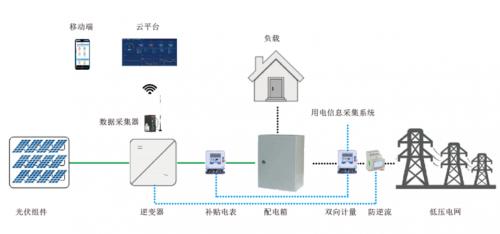

光伏阵列接入组串式光伏逆变器，或者通过汇流箱接入逆变器，然后接入企业380V电网，实现自发自用，余电上网。在380V并网点前需要安装计量电表用于计量光伏发电量，同时在企业电网和公共电网连接处也需要安装双向计量电表，用于计量企业上网电量，数据均应上传供电部门用电信息采集系统，用于光伏发电补贴和上网电量结算。

部分光伏电站并网点需要监测并网点电能质量，包括电源频率、电源电压的大小、电压不平衡、电压骤升/骤降/中断、快速电压变化、谐波/间谐波THD、闪变等，需要安装单独的电能质量监测装置。部分光伏电站为自发自用，余电不上网模式，这种类型的光伏电站需要安装防逆流保护装置，避免往电网输送电能。

这种并网模式单体光伏电站规模适中，可通过云平台采用光伏发电数据和储能系统运行数据，安科瑞在这类光伏电站提供的解决方案包括以下方面：

3.3 10kV或35kV并网

根据《国家能源局关于2019年风电、光伏发电项目建设有关事项通知》（国发新能〔2019〕49号），对于需要国家补贴的新建工商业分布式光伏发电项目，需要满足单点并网装机容量小于6兆瓦且为非户用的要求，支持在符合电网运行安全技术要求的前提下，通过内部多点接入配电系统。

此类分布式光伏装机容量一般比较大，需要通过升压变压器升压后接入电网。由于装机容量较大，可能对公共电网造成比较大的干扰，因此供电部门对于此规模的分布式光伏电站稳控系统、电能质量以及和调度的通信要求都比较高。

光伏电站并网点需要监测并网点电能质量，包括电源频率、电源电压的大小、电压不平衡、电压骤升/骤降/中断、快速电压变化、谐波/间谐波THD、闪变等，需要安装单独的电能质量监测装置。

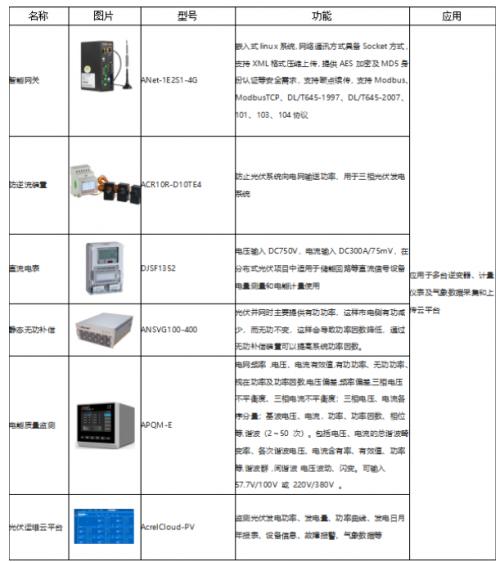

上图为一个1MW分布式光伏电站的示意图，光伏阵列接入光伏汇流箱，经过直流柜汇流后接入集中式逆变器(直流柜根据情况可不设置)，最后经过升压变压器升压至10kV或35kV后并入中压电网。由于光伏电站装机容量比较大，涉及到的保护和测控设备比较多，主要如下表：
