慕尼黑工业大学Peter Müller-Buschbaum等最新AM: 一种实用的老化处理策略来制备高重复性和高质量钙钛矿薄膜

25 09月 2023

2023-09-25 15:01

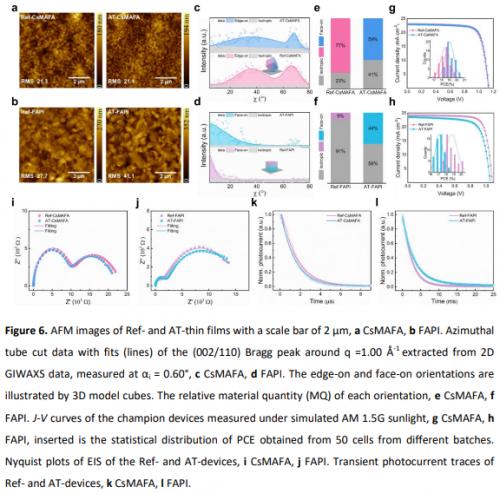

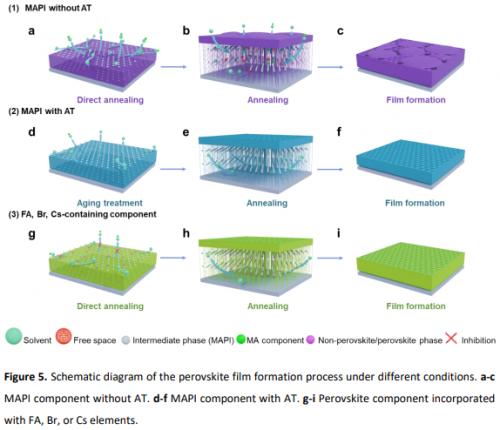

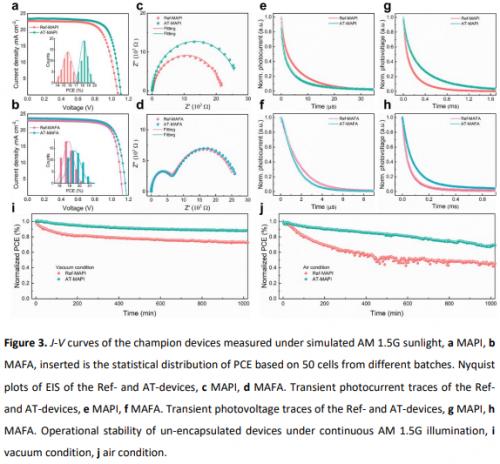

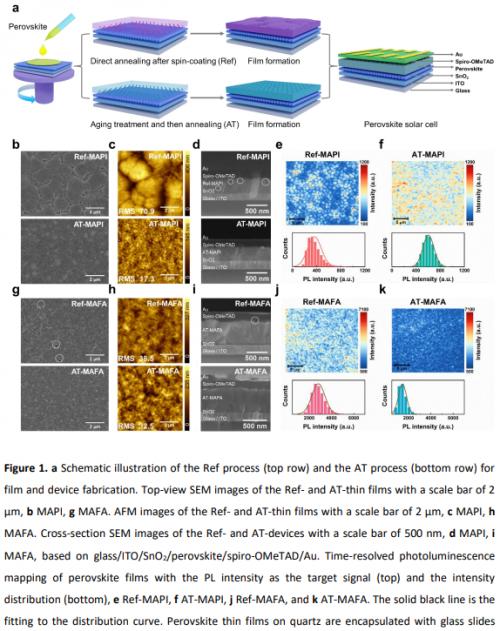

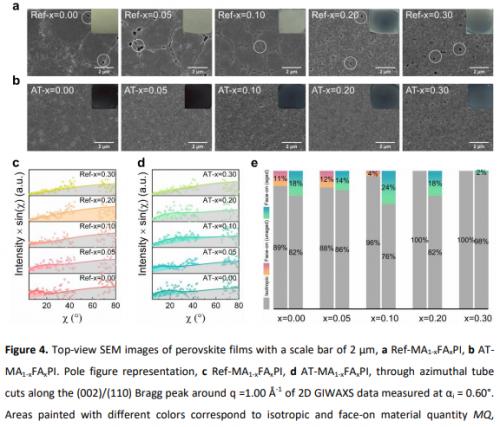

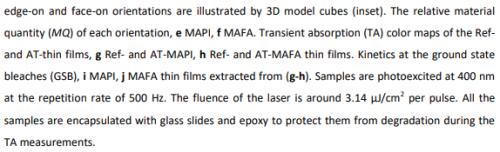

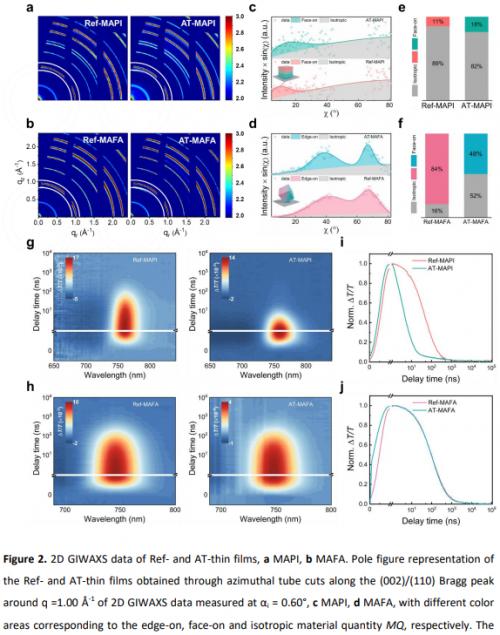

混合钙钛矿半导体的溶液加工是制造具有成本效益的电子和光电器件的一种非常有前途的方法。然而，这种方法的挑战在于克服钙钛矿薄膜形貌的可控性和器件效率的再现性。鉴于此，2023年9月22日慕尼黑工业大学Peter Müller-Buschbaum&剑桥大学Richard H. Friend于AM刊发一种实用的老化处理策略来制备高重复性和高质量钙钛矿薄膜的研究成果，报道了一种简便实用的老化处理(AT)策略来调节钙钛矿晶体生长，以产生具有改善的均匀性和全覆盖形态的足够高质量的钙钛矿薄膜。与对照薄膜相比，所得老化处理薄膜表现出更少的缺陷、更快的载流子转移/提取以及抑制的非辐射复合。老化处理器件在器件的重复性、运行稳定性和光伏性能方面实现了显著改善，平均效率提高了16%。它还证明了老化处理策略在优化其它钙钛矿组件(包括MAPbI3、(MAPbBr3)15(FAPbI3)85和Cs0.05(MAPbBr3)0.17(FAPbI3)0.83)的薄膜形貌和器件性能方面的可行性和可扩展性。该方法为以可扩展和可重复的方式提高钙钛矿薄膜和光伏器件的质量开辟了有效途径。
