行业普遍认为2023年是工商储元年。如今,工商储赛道仍然持续升温中,无数新玩家涌入。但令人眼花缭乱的选型配置成为不少玩家的第一道门槛,今天小固就手把手带你进行工商储选型,为你进行核心参数详解。
工商业储能的选型配置需要考虑多方面综合因素,包括储能技术选择、应用场景、用户的负荷特性、变压器容量及数量、并网电压等级、工商储系统技术参数等。
1
储能技术选择:常见的工商业储能技术包括锂离子电池储能、钠离子电池储能、液流电池储能、电容储能等,不同的能源需求有不同的储能技术选择;
2
储能系统配置:工商储的应用场景主要包括微网储能、纯储能、台区储能、光储充等,不同应用场景的选型配置需考虑不同的条件。
以江苏省工商储用削峰填谷项目为例,在进行储能系统配置前,需先收集厂区的变压器容量及数量、变压器负载情况,厂区最近一年的电费清单数据,用电负荷曲线,电气一次图、配电房布置图等。

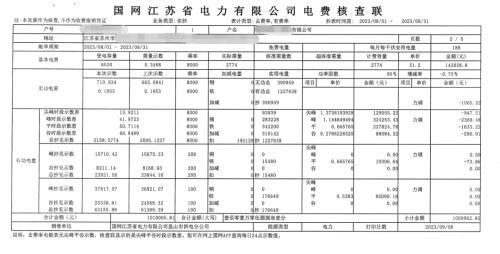

以某厂为例,通过电费清单,可以了解厂区变压器的总容量、变压器的计费方式、计费容量,企业的用电电价等;通过统计分析每月用电量,还可以了解企业总体的用电规模以及峰谷平各阶段的用电情况。一方面可以与企业用电功率曲线进行对比、匹配、复核;另一方面在没有用电功率曲线的时候可以作为储能容量配置的参考。

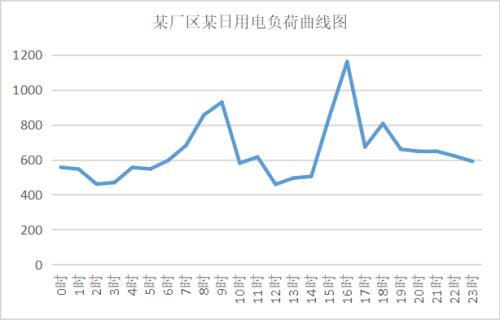

日用电负荷曲线是进行储能项目配置的主要参考依据,通过分析厂区内各变压器下用电负荷曲线以确定负荷峰值和谷值,从而确定储能系统充放电的功率、时间以及总体装机容量。另外储能配置后不应导致负荷峰谷比倒置,应能实现内部负荷峰谷比达到或接近1:1为最佳。

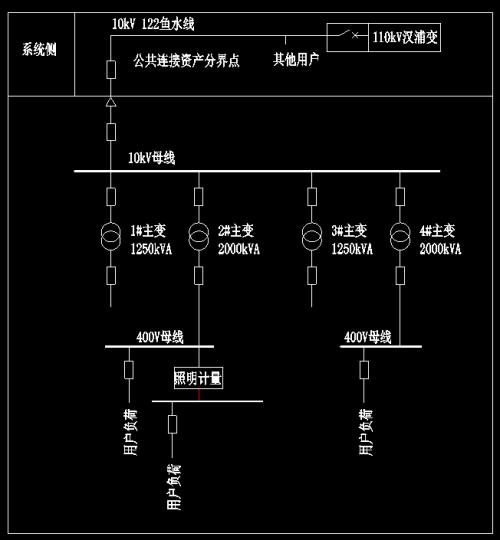

通过图3电气一次图,可以了解厂区整体配电系统情况,可以确定储能项目并网电压等级、并网点数量及位置等,有助于较准确核算储能项目投资成本并初步确定项目并网接入方式。
设定某厂区已满足配储条件,采用工商业两部制电价,按需计费,并网电压等级为380V,变压器容量富余且满足储能谷平期充电功率加最大负荷小于变压器容量的90%,结合江苏省电价政策,储能系统采取两充两放策略,储能配置功率及容量计算方法如下:
厂区平均用电功率:年用电总量/年生产天数/24h
储能配置功率=min(L1,L2)
L1=(变压器容量*0.9 –谷段最大负荷功率)*(谷段充电时间/对应峰段放电时间)
L2=(变压器容量*0.9 –平段最大负荷功率)*(平段充电时间/对应峰段放电时间)
储能配置容量=功率*收益最合适的调峰时长
若厂区有多台变压器,需根据实际情况分别计算配储设备。
工商储设备系统技术参数详解
直流侧参数(电池、pcs)
电池电量(KWh)
此参数体现电池的最大可用电量,根据储能系统用电时长要求与额定输出功率相匹配。
电芯规格
为单个电芯的规格及容量,此参数是衡量电池性能的重要指标之一,它表示在一定条件下(放电率、温度、终止电压等)电池放出的电量,通常以Ah为单位。
放电深度DOD
此值体现电池组的推荐放电深度,预留一定的余量可以减少电池衰减速率,延长电池使用寿命。
在线SOC
State of Charge,此参数体现储能电池剩余电量占额定容量的百分比,是反映电池剩余容量的指标,在完全放电完毕的情况下SOC为0%,完全充满电的情况下SOC为100%。

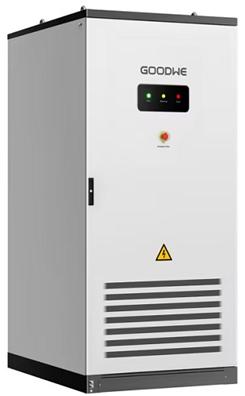

成组方式
单个储能柜电池组由多个电池PACK组成,以某一体柜为例,如有5个电池PACK,每个电池PACK均由52个电芯串联组成即1P52S,故此一体柜电池组的整体组成为1P260S。
交流侧参数
额定输出功率(KW)
此参数体现储能系统的额定充放电功率,选型时根据用电数据情况进行配置。
最大输出功率(KW)
代表储能系统的最大输出过载能力
例:137.5KW最大输出功率可在1.1倍额定电流情况下持续运行时间可不小于10 min。
直流分量
如直流分量<0.5%,表明储能系统在并网运行时,额定功率运行条件下,交流端口电流中的直流电流分量不大于交流端口额定电流的0.5%。
功率因数
此参数体现交流电路中有功功率与视在功率的比值,是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的重要指标。
系统参数
防护等级
例:IP54,代表防尘防水等级,“5”代表机器的防尘等级,意味着可很好防止灰尘侵入,即使侵入灰尘量也不会影响产品正常运作,“4”代表机器的防水等级,代表机器能防止飞溅的水侵入,具有较好的防水能力
最大系统效率
此数值代表储能系统的最大运行效率及损耗,包含辅助用电损耗和控制用电损耗。
防孤岛保护
此参数体现市电停电时储能系统检测并判断孤岛停止向电网输送电能的动作时间。
充放电转换时间
此数值体现储能变流器从90%额定功率充电到90%额定功率放电的转换时间以及从90%额定功率放电到90%额定功率充电的转换时间。
控制策略
工商储项目通常会集成多种控制策略,其中主要有:
峰谷套利
对各变压器总负载功率进行跟踪,根据不同地区的电价政策差异,实时动态调节储能系统充放电功率,通过谷充峰放,帮助企业实现错峰用电,降低用电费用。
储能配合光伏等新能源发电系统接入,实现发电与用电的时空匹配性,提高自发自用率。
需量管理
通过实时采集用电负荷的功率,提前进行需量超限预警,储能系统进行放电,在保证用电负荷功率不受影响前提下,降低需量电费。
系统备电
在电力系统出现失电、故障等突发情况下,工商业储能系统可保证用户应急用电需求,减少电网突然失电给用户带来的影响;同时相较于传统柴发保电方式,工商业储能的应用减少了柴发热备费用。
虚拟电厂
聚合多种能源形成源网荷储系统,该系统可以根据电网的实时功率变化实现各种能源的最优调度,工商业储能用户在该系统可主动参与电力市场交易,获取更多收益。
综上所述,工商储选型是一个综合性的过程,需要综合考虑项目需求、设备性能参数、成本效益和品牌服务等多个因素。通过科学合理的选型过程,可以确保储能系统的经济性以及保证稳定运行和高效利用,为工商业用户提供可靠的工商储能源解决方案。
