太阳能电池介绍

1、太阳能电池介绍

太阳能电池是通过光电效应或者光化学效应，直接把光能转化成电能的装置。以光电效应工作的薄膜式太阳能电池为主流，而以光化学效应工作的湿式太阳能电池则还处于萌芽阶段。太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n区流向p区，电子由p区流向n区，接通电路后就形成电流。这就是光电效应太阳能电池的工作原理。太阳能电池按结晶状态可分为结晶系薄膜式和非结晶系薄膜式(以下表示为a-)两大类，而前者又分为单结晶形和多结晶形。

太阳能光伏电池通常用晶体硅或薄膜材料制造，前者由切割、铸锭或者锻造的方法获得，后者是一层薄膜附着在低价的衬背上。目前市场生产和使用的太阳能光伏电池大多数是用晶体硅材料制作的，2006年占93％左右；未来发展的重点可能是薄膜太阳电池，它因用材少、重量小、外表光滑、安装方便而更具发展潜力。

2、太阳能电池产业化技术发展

晶体硅太阳能电池的发展可划分为三个阶段，每一阶段效率的提升都是因为新技术的引入。

1954年贝尔实验室Chapin等人开发出效率为6%的单晶硅太阳能电池到1960年为第一发展阶段，导致效率提升的主要技术是硅材料的制备工艺日趋完善、硅材料的质量不断提高使得电池效率稳步上升，这一期间电池效率在15%。1972年到1985年是第二个发展阶段，背电场电池(BSF)[1]技术、“浅结”结构、绒面技术、密栅金属化是这一阶段的代表技术，电池效率提高到17%，电池成本大幅度下降。1985年后是电池发展的第三阶段，光伏科学家探索了各种各样的电池新技术、金属化材料和结构来改进电池性能提高其光电转换效率：表面与体钝化技术、Al/P吸杂技术、选择性发射区技术、双层减反射膜技术等。许多新结构新技术的电池在此阶段相继出现，如效率达24.4％钝化发射极和背面点接触(PERL)电池。目前相当多的技术、材料和设备正在逐渐突破实验室的限制而应用到产业化生产当中来。目前已经有多家国内外公司对外宣称到2008年年底其大规模产业化生产转换效率单晶将达到18%，多晶将超过17%。

2.1表面织构

减少入射光学损失是提高电池效率最直接方法。化学腐蚀工艺是最成熟的产业化生产技术，也是行业内最广泛使用的技术，工艺门槛低、产量大；但绒面质量不易控制、不良率高，且减反射效果有限(腐蚀后的反射率一般仍在11%以上)，并产生大量的化学废液和酸碱气体，非环境友好型生产方式。反应离子刻蚀技术(RIE)是最有发展前景的技术，它首先在硅片表面形成一层MASK(掩膜)再显影出表面织构模型，然后再利用反应离子刻蚀方法制备表面织构。用这种方法制备出的减反射绒面非常完美，表面反射率最低可降至0.4％，单多晶技术统一，生产工艺与设备都可移植于IC工业，如果生产成本能够进一步降低可望取代化学腐蚀方法而大规模使用。京瓷产业化17.2％~17.7％的多晶硅电池就是采用等离子刻蚀工艺的一个成功典范。

2.2发射区扩散

PN结特性决定了太阳能电池的性能！传统工艺对太阳能电池表面均匀掺杂，且为了减少接触电阻、提高电池带负载能力表面掺杂浓度较高。

但研究发现表面杂质浓度过高导致扩散区能带收缩、晶格畸变、缺陷增加、“死层”明显、电池短波响应差。PN结技术是国际一流电池制造企业与国内电池企业的主要技术差距。为了在提高电池的填充因子的同时避免表面“死层”，选择性扩散发射极电池技术是最有望获得产业化生产的低成本革命性高效电池技术，其技术原理简单且通过现有装备已经在实验室实现，但如何降低制造成本是该技术产业化过程中所面临的主要挑战。目前国内某些大公司对外宣传的超过17.6％以上的高效电池其技术核心均来源于此，相信随着配套装备与辅助材料的及时解决近二年内将会迅速普及与推广。

在制造工艺上采用氮气携带三氯氧磷管式高温扩散是目前主流生产技术，其特点是产量大、工艺成熟操作简单。随着电池向大尺寸、超薄化方向发展以及低的表面杂质浓度(表面方块电阻80～120Ω／口、均匀性±3％以内)，减压扩散技术(LYDOP)优势非常明显，工艺中低的杂质源饱和蒸气压、提高了杂质的分子自由程，它对156尺寸的硅片每批次产量400片的情况下其扩散均匀性仍优于±3％，是高品质扩散的首选与环境友好型的生产方式。链式扩散设备不仅适应Inline自动化生产方式，而且处理硅片尺寸几乎不受限制、碎片率大大降低而迅速受到重视，其工艺有喷涂磷酸水溶液扩散与丝网印刷磷浆料扩散二种。在链式扩散技术上，BTU、SCHMID以及中电集团第48所均已有长时间的研究及会取代目前管式扩散成为主流生产装备与技术。

2.3去边技术

产业化的周边PN结去除方式是等离子体干法刻蚀，该方法技术成熟、产量大，但存在过刻、钻刻及不均匀的现象，不仅影响电池的转换效率，而且导致电池片蹦边、色差与缺角等不良率上升。激光开槽隔离技术根据PN结深度而在硅片边缘开一物理隔离槽，但与国外情况相反，据国内使用情况来看电池效率反而不及等离子体刻蚀技术，因此该方法有待进一步研究。目前行业出现的另外一种技术——化学腐蚀去边与背面腐蚀抛光技术集刻蚀与去PSG一体，背面绒面的抛光极大降低了入射光的透射损失、提高电池红光响应。该方法工艺简单、易于实现inline自动化生产，不存在“钻刻”与刻蚀不均匀现象，工艺相对稳定，因此尽管配套设备昂贵但仍引起业内广泛关注。

2.4表面减反射膜生长技术

早期采用TiO2膜或MgF2/ZnS混合膜以增加对入射光的吸收，但该方法均需先单独采用热氧化方法生长一层10～20umSiO2使硅片表面非晶化、且对多晶效果不理想。

SixNy膜层不仅减缓浆料中玻璃体对硅的腐蚀抑制Ag的扩散速度从而使后续快烧工艺温度范围更宽易于调节，而且致密的SixNy膜层是有害杂质良好的阻挡层。同时生成的氢原子对硅片具有表面钝化与体钝化的双重作用，可以很好地修复硅中的位错、表面悬挂键，提高了硅片中载流子的迁移率因而迅速成为高效电池生产的主流技术。双层SiN减反射膜，通过控制各膜层中硅的富集率实现了5.5％[4]的反射率；而另一种SiN与SiO混合膜，其反射率更是低至4.4％，目前广泛采用的单层SiN膜减反射率最优为10.4％。

在电池背面生长一层10～30nmSiN膜以期最大限度对电池进行钝化与缺陷的修复从而提高电池的效率是目前的一个热点课题，由于该技术牵涉到与后面的丝网印刷技术、电极浆料技术及烧结工艺的配合目前尚处于实验研究阶段，但它肯定是今后的一个发展趋势。

匹配封装材料对光谱的折射率定制减反射膜以获得最佳的实际使用效果是光伏企业技术实力的体现！如何减少电磁波对电池表面PN结辐射损伤以及损伤的有效修复是该工艺的核心技术，处理不好往往导致电池效率一致性较差。装备方面有连续式间接HF-PECVD、管式直接LF-PECVD。

2.5丝网印刷与金属浆料技术

丝网印刷技术是低成本太阳能电池产业化生产的关键技术，其主要技术进步与电极浆料及网版制版技术紧密相联。电极浆料技术进步是提升电池效率的捷径，也是一些实验室技术向产业化转换的关键。根据电池表面扩散薄层方块电阻、扩散结深以及表面减反射膜厚度与密度等开发相对应的浆料已经成为国际一流光伏企业领先同行的一个有力武器：如掺P的正银浆料实现低成本的选择性发射极技术；向浆料中添加添加剂实现80～100um细栅技术；配合超薄片的低翘曲背铝浆料等等。

硅片厚度不断减薄、电池面积不断增大，如何降低碎片率与电池片的翘曲度成为设备制造厂商与电池制造企业共同关注的焦点问题。设备方面已经出现能适应120um厚度硅片的全自动印刷设备。

3、存在的问题

工艺方面：尽管太阳能电池制造是一个短工艺生产流程，光伏技术与检测手段也有了长足的发展，但太阳能电池工艺还不能处于完全受控的状态。我们无法从电池的不合理电参数来准确判断问题具体所在，对每一工序质量也还没有完全行之有效的检测方法与手段，在线检测技术远落后于工艺技术的发展！

设备方面：目前国内外各制造厂商设备缺乏统一接口标准，导致上下道工序之间无法有效衔接，导致较大的时间与资源浪费！物化新工艺的装备滞后于市场的发展！

原材料方面：原材料市场特别是硅片质量良莠不齐，许多企业缺乏自律性，导致我国光伏产品质量不稳定，行业缺乏统一权威标准与准入制度。

4、太阳能电池的分类

太阳能电池根据所用材料的不同，太阳能电池还可分为：硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类。

1.硅太阳能电池

硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。

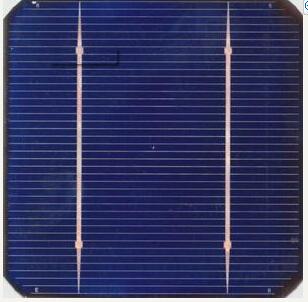

(1)单晶硅太阳能电池

目前单晶硅太阳能电池的光电转换效率为15%左右，最高的达到24％，这是目前所有种类的太阳能电池中光电转换效率最高的，技术也最为成熟但制作成本很大，以致于它还不能被大量广泛和普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装，因此其坚固耐用，使用寿命一般可达15年，最高可达25年。

单晶硅太阳能电池是当前开发得最快的一种太阳能电池，它的构造和生产工艺已定型，产品已广泛用于空间和地面。这种太阳能电池以高纯的单晶硅棒为原料。为了降低生产成本，现在地面应用的太阳能电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。

(2)多晶硅太阳能电池

多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多，但是多晶硅太阳能电池的光电转换效率则要降低不少，其光电转换效率约12％左右(2004年7月1日日本夏普上市效率为14.8%的世界最高效率多晶硅太阳能电池)。从制作成本上来讲，比单晶硅太阳能电池要便宜一些，材料制造简便，节约电耗，总的生产成本较低，因此得到大量发展。此外，多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。

多晶硅太阳能电池的生产需要消耗大量的高纯硅材料，而制造这些材料工艺复杂，电耗很大，在太阳能电池生产总成本中己超二分之一。加之拉制的单晶硅棒呈圆柱状，切片制作太阳能电池也是圆片，组成太阳能组件平面利用率低。因此，80年代以来，欧美一些国家投入了多晶硅太阳能电池的研制。

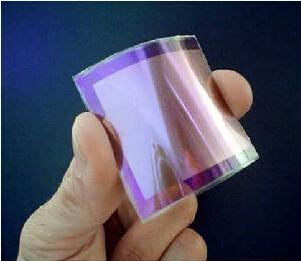

(3)非晶体薄膜太阳能电池

非晶硅薄膜太阳能电池与单晶硅和多晶硅太阳电池的制作方法完全不同，工艺过程大大简化，硅材料消耗很少，电耗更低，成本低重量轻，转换效率较高，便于大规模生产，它的主要优点是在弱光条件也能发电，有极大的潜力。但非晶硅太阳电池存在的主要问题是光电转换效率偏低，目前国际先进水平为10％左右，且不够稳定，随着时间的延长，其转换效率衰减，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅大阳能电池无疑是太阳能电池的主要发展产品之一。

2．多元化合物薄膜太阳能电池

多元化合物薄膜太阳能电池材料为无机盐，其主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。

硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代产品。

砷化镓(GaAs)III-V化合物电池的转换效率可达28%，GaAs化合物材料具有十分理想的光学带隙以及较高的吸收效率,抗辐照能力强,对热不敏感，适合于制造高效单结电池。但是GaAs材料的价格不菲,因而在很大程度上限制了用GaAs电池的普及。

铜铟硒薄膜电池CIGS

铜铟硒薄膜电池(简称CIS)适合光电转换，不存在光致衰退问题，转换效率和多晶硅一样。具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。

3．聚合物多层修饰电极型太阳能电池

在太阳能电池中以聚合物代替无机材料是刚刚开始的一个太阳能电池制爸的研究方向。其原理是利用不同氧化还原型聚合物的不同氧化还原电势，在导电材料(电极)表面进行多层复合，制成类似无机P-N结的单向导电装置。其中一个电极的内层由还原电位较低的聚合物修饰，外层聚合物的还原电位较高，电子转移方向只能由内层向外层转移；另一个电极的修饰正好相反，并且第一个电极上两种聚合物的还原电位均高于后者的两种聚合物的还原电位。当两个修饰电极放入含有光敏化剂的电解波中时．光敏化剂吸光后产生的电子转移到还原电位较低的电极上，还原电位较低电极上积累的电子不能向外层聚合物转移，只能通过外电路通过还原电位较高的电极回到电解液，因此外电路中有光电流产生。

由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。

4.纳米晶化学太阳能电池

在太阳能电池中硅系太阳能电池无疑是发展最成熟的，但由于成本居高不下，远不能满足大规模推广应用的要求。为此，人们一直不断在工艺、新材料、电池薄膜化等方面进行探索，而这当中新近发展的纳米TiO2晶体化学能太阳能电池受到国内外科学家的重视。自瑞士Gratzel教授研制成功纳米TiO2化学大阳能电池以来，国内一些单位也正在进行这方面的研究。纳米晶化学太阳能电池(简称NPC电池)是由一种在禁带半导体材料修饰、组装到另一种大能隙半导体材料上形成的，窄禁带半导体材料采用过渡金属Ru以及Os等的有机化合物敏化染料，大能隙半导体材料为纳米多晶TiO2并制成电极，此外NPC电池还选用适当的氧化一还原电解质。纳米晶TiO2工作原理：染料分子吸收太阳光能跃迁到激发态，激发态不稳定，电子快速注入到紧邻的TiO2导带，染料中失去的电子则很快从电解质中得到补偿，进入TiO2导带中的电于最终进入导电膜,然后通过外回路产生光电流。

纳米晶TiO2太阳能电池的优点在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10％以上，制作成本仅为硅太阳电池的1/5-1/10．寿命能达到2O年以上。但由于此类电池的研究和开发刚刚起步，估计不久的将来会逐步走上市场。

5、发展展望

1、以硅片为载体的光伏电池制造技术，其理论极限效率为29％。近年来由于一系列新技术的突破，硅太阳能电池转换效率产业化水平单晶16％～18％、多晶15％～17％，按目前的晶体硅电池效率路线图与电池技术，提升效率的难度已经非常大。因此有人预言硅电池的市场生命周期，但产品市场生命力的决定因素是其性价比，就如半导体集成电路一样近一个世纪了仍然离不开硅基，晶体硅太阳能电池作为光伏发电主要材料的现状不会改变，市场主导地位将继续延续！其特征将会是向着高效率、大尺寸、超薄化、长寿命方向发展。随着我们对半导体材料与光伏技术研究的不断深入，必将会不断诞生一些突破性的技术来巅覆传统、提升太阳能电池的效率、降低系统发电成本，实现光伏发电从补充能源向主流能源的跃进！只是以前这些技术都由国外企业与机构产生。可以预见通过中国广大“光伏人”的努力，今后这些革命性的技术突破将会在我们中国本土企业与科研机构中产生！

2、据Dataquest的统计资料显示,目前全世界共有136个国家投入普及应用太阳能电池的热潮中,其中有95个国家正在大规模地进行太阳能电池的研制开发,积极生产各种相关的节能新产品。1998年,全世界生产的太阳能电池,其总的发电量达1000兆瓦,1999年达2850兆瓦。2000年,全球有将近4600家厂商向市场提供光电池和以光电池为电源的产品。

3、目前,许多国家正在制订中长期太阳能开发计划,准备在21世纪大规模开发太阳能，美国能源部推出的是国家光伏计划,日本推出的是阳光计划。NREL光伏计划是美国国家光伏计划的一项重要的内容，该计划在单晶硅和高级器件、薄膜光伏技术、PVMaT、光伏组件以及系统性能和工程、光伏应用和市场开发等5个领域开展研究工作。

4、美国还推出了"太阳能路灯计划",旨在让美国一部分城市的路灯都改为由太阳能供电,根据计划,每盏路灯每年可节电800度。日本也正在实施太阳能"7万套工程计划"，日本准备普及的太阳能住宅发电系统,主要是装设在住宅屋顶上的太阳能电池发电设备,家庭用剩余的电量还可以卖给电力公司。一个标准家庭可安装一部发电3000瓦的系统。欧洲则将研究开发太阳能电池列入著名的"尤里卡"高科技计划，推出了"10万套工程计划"。这些以普及应用光电池为主要内容的"太阳能工程"计划是目前推动太阳能光电池产业大发展的重要动力之一。

5、日本、韩国以及欧洲地区总共8个国家最近决定携手合作,在亚洲内陆及非洲沙漠地区建设世界上规模最大的太阳能发电站,他们的目标是将占全球陆地面积约1/4的沙漠地区的长时间日照资源有效地利用起来,为30万用户提供100万千瓦的电能。计划将从2001年开始，花4年时间完成。

6、目前,美国和日本在世界光伏市场上占有最大的市场份额。美国拥有世界上最大的光伏发电厂,其功率为7MW,日本也建成了发电功率达1MW的光伏发电厂。全世界总共有23万座光伏发电设备,以色列、澳大利亚、新西兰居于领先地位。

7、20世纪90年代以来,全球太阳能电池行业以每年15%的增幅持续不断地发展。据Dataquest发布的最新统计和预测报告显示,美国、日本和西欧工业发达国家在研究开发太阳能方面的总投资,1998年达570亿美元;1999年646亿美元;2000年700亿美元;2001年将达820亿美元;2002年有望突破1000亿美元。

6、我国太阳能电池产业现状

我国对太阳能电池的研究开发工作高度重视,早在七五期间,非晶硅半导体的研究工作已经列入国家重大课题;八五和九五期间,我国把研究开发的重点放在大面积太阳能电池等方面。2003年10月，国家发改委、科技部制定出未来5年太阳能资源开发计划，发改委"光明工程"将筹资100亿元用于推进太阳能发电技术的应用，计划到2005年全国太阳能发电系统总装机容量达到300兆瓦。

2002年，国家有关部委启动了"西部省区无电乡通电计划"，通过太阳能和小型风力发电解决西部七省区无电乡的用电问题。这一项目的启动大大刺激了太阳能发电产业，国内建起了几条太阳能电池的封装线，使太阳能电池的年生产量迅速增加。我国目前已有10条太阳能电池生产线,年生产能力约为4.5MW,其中8条生产线是从国外引进的,在这8条生产线当中,有6条单晶硅太阳能电池生产线,2条非晶硅太阳能电池生产线。据专家预测,目前我国光伏市场需求量为每年5MW,2001～2010年,年需求量将达10MW,从2011年开始,我国光伏市场年需求量将大于20MW。

目前国内太阳能硅生产企业主要有洛阳单晶硅厂、河北宁晋单晶硅基地和四川峨眉半导体材料厂等厂商，其中河北宁晋单晶硅基地是世界最大的太阳能单晶硅生产基地，占世界太阳能单晶硅市场份额的25％左右。

在太阳能电池材料下游市场，目前国内生产太阳能电池的企业主要有无锡尚德、南京中电、保定英利、河北晶澳、林洋新能源、苏州阿特斯、常州天合、云南天达光伏科技、宁波太阳能电源、天津京瓷太阳能等公司，总计年产能在2000MW以上。

太阳能电池及太阳能发电前景简析

目前,太阳能电池的应用已从军事领域、航天领域进入工业、商业、农业、通信、家用电器以及公用设施等部门，尤其可以分散地在边远地区、高山、沙漠、海岛和农村使用，以节省造价很贵的输电线路。但是在目前阶段，它的成本还很高，发出1kW电需要投资几万元，因此大规模使用仍然受到经济上的限制。

但是，从长远来看，随着太阳能电池制造技术的改进以及新的光—电转换装置的发明，各国对环境的保护和对再生清洁能源的巨大需求，太阳能电池仍将是利用太阳辐射能比较切实可行的方法，可为人类未来大规模地利用太阳能开辟广阔的前景。
