为了应对灾难到来时电力短缺的问题，前几天我们带来了一个利用动能发电的教程。然而在没有办法获得足够动能的地方呢？我们又靠什么办法获得电力？
目前除了动能发电，最常见的也就莫过于太阳能发电和化学电力了。为了避免在灾难来临时因为断电而手足无措，小编又在Instructables上进行了一番搜索，终于找到了一个简单易行的自制太阳能充电器的教程。接下来要做的大概是在Kindle中存入5000本电子书，这样即使世界末日来了，也不至于太无聊吧。
下面我们就开始学习一下，并为之做好准备。

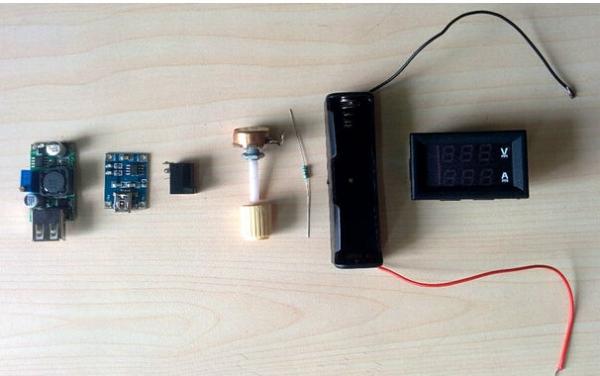

第一步：准备物料
TP4056模组(能够高效地为锂离子电池或LiPo电池充电)
太阳能面板
10kΩ电位器
1.2kΩ电阻
伏安表
与电池配置的充电电池盒
USB升压转换器
二极管(IN4007)
开关
包装壳
线材
第二步：定制TP4056

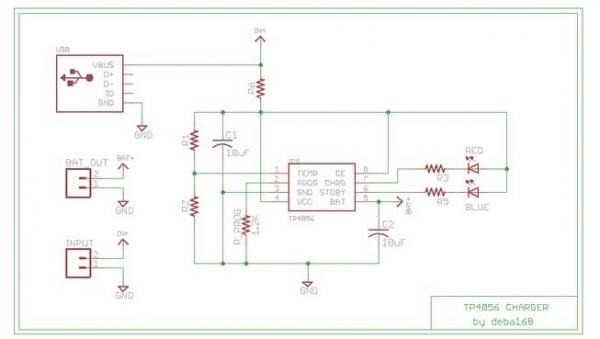

TP4056简介：TP4056是一款完整的单节锂离子电池恒定电流/恒定电压线性充电器。TP4056可以配合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。(规格书下载)下面是其电路结构图：
TP4056的输出电流为1000mA左右，但是如果我们有不同的电池，我们可能需要对输出电流值进行调整，这里需要一点精细的工作。
1、定位模块上面的1.2kΩ电阻，见下图已标出；

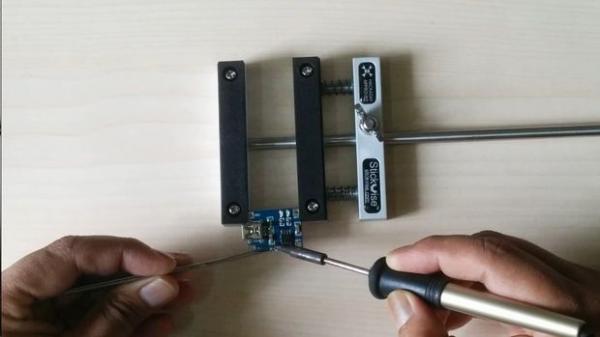

2、用烙铁小心将该电阻取下；

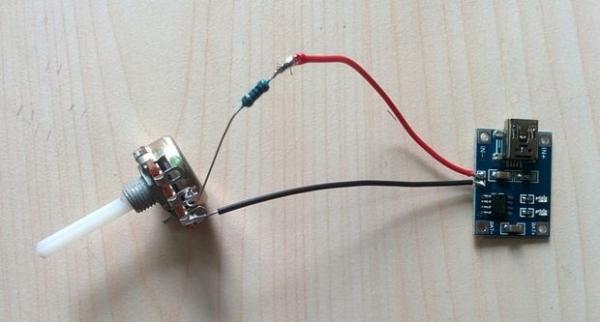

3、将电位器焊接到上面。

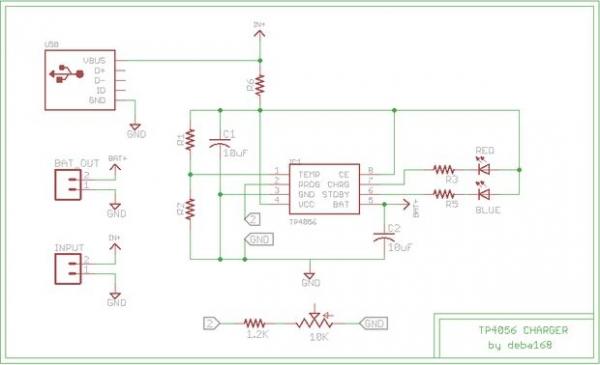

这样我们就可以通过调整电位器的电阻值来控制输出电流了。定制后的TP4056电路结构图：

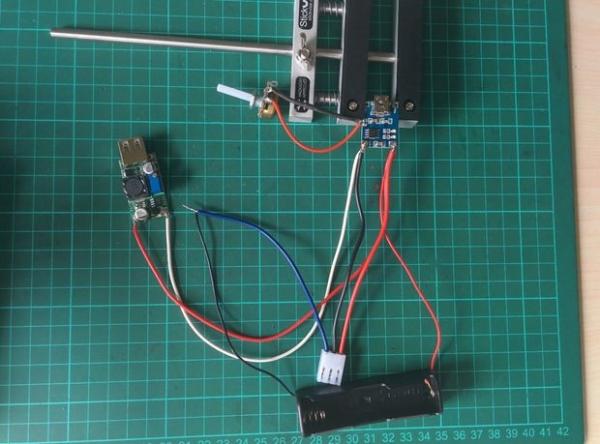

第三步：搭建整体电路
接下来就要搭建整体工作电路了，太阳能电池板提供的电力经过升压之后向电池供电，电路图如下：

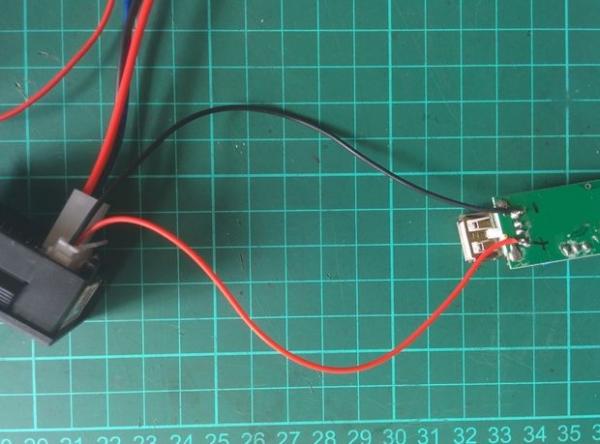

对于伏安表，我们需要升压转换器能够输出5V电压，找到升压转换器输出的接口上的5V和接地，将其分别和伏安表的对应接口连接起来，这样我们就可以对充电的电压和电流进行跟踪了。
第四步：测试

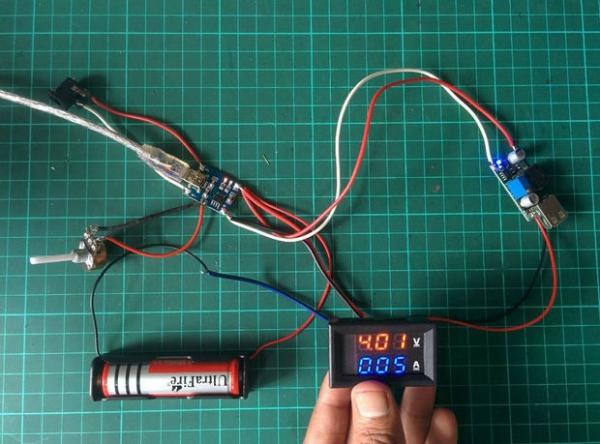

将TP4056连接到一个USB电源上进行测试。

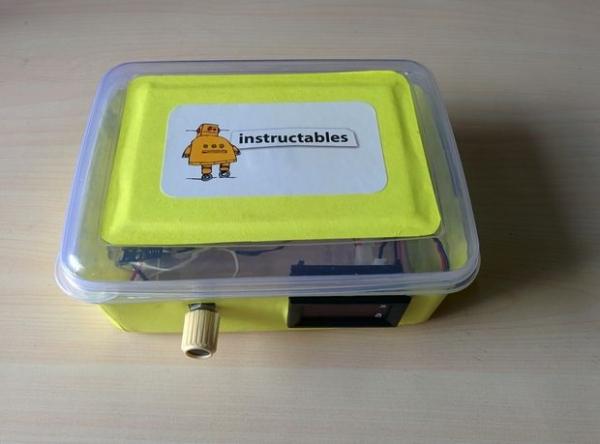

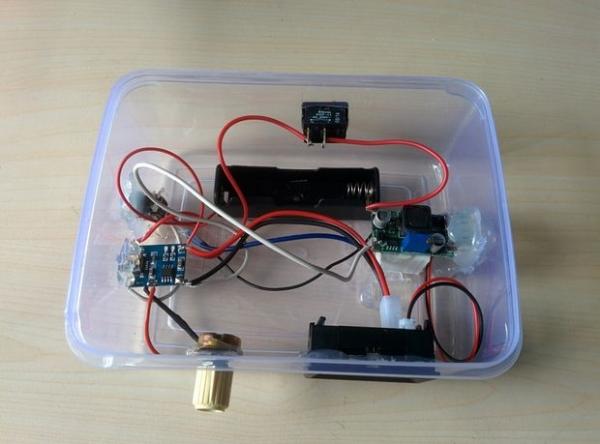

第五步：加工保护壳
因为利用太阳能充电基本上是在户外进行，所以需要对电池和升压组件等进行避光处理，以免设备在光照下过快老化或不小心被水打湿。保护壳可以根据自己的喜好需求加工，能基本上避光防水就行了。

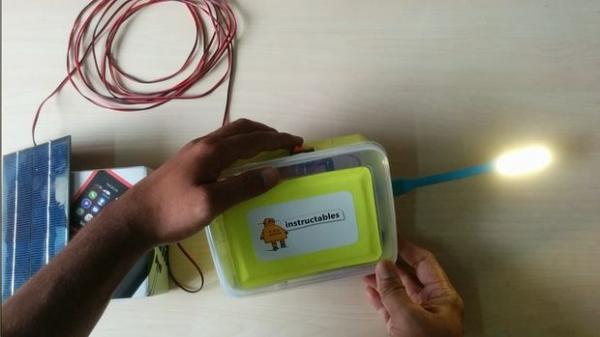

第六步：完工

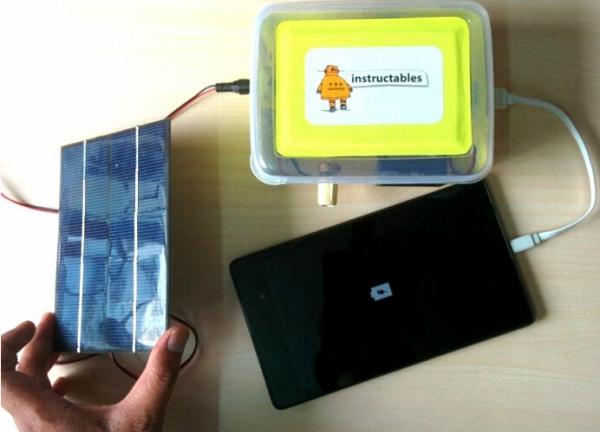

这样一个充电器就完成，接下来找一块太阳能电池板，改造一下其接口就可以为设备供电了。
如果不需要电池盒对单独的电池进行充电，也可以直接连接升压转换器的USB输出进行电力输出，比如电量LED灯。本项目的原发布者deba168已经使用过该充电器为其Nexus7平板充电了，感觉好极了。
