光伏组件边框：目前铝边框为主，成本占比大。
光伏边框是组件的重要组成部分，是主要用于固定、密封光伏组件的框架结构材料，因此对于边框强度、耐腐蚀性、成本控制、低碳排放有更高要求，从而市场上衍生出更多类型的材料用来替代铝边框。
按材料划分，光伏边框可分为铝合金边框、钢边框、复合材料边框，其中铝合金边框使用广泛，目前渗透率达到95%以上，价格在光伏组件成本中占比约为10%，目前仅次于电池片。
光伏钢边框以钢为主要材料，以镁铝锌镀层加强防腐，主要加工为冷弯折压即可成型。
光伏复合边框以玻璃纤维、聚氨酯或其他树脂为主要材料，主要生产环节分为玻璃纤维粗纱排布、注胶、挤压模塑及固化、牵引及切割、喷涂五个主要阶段。
相较于复合材料边框，钢边框的优势在于：高强度、产能高效、低碳环保、应用场景广泛。
01高强度
惠汕将钢边框主材厚度优化至0.6mm，使其能够最大化发挥钢的力学性能的同时抗撕裂能力较传统铝边框提升30%以上，节材降本，大大提高组件整体强度，能够很好适应目前市面上流行的大版型或超大版型组件。

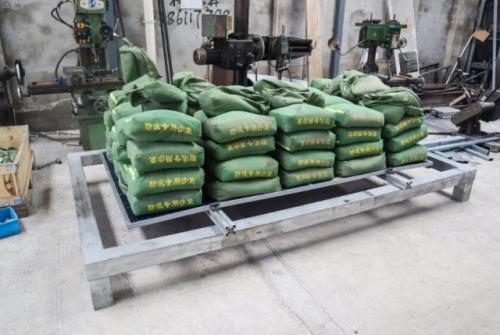

目前，钢边框动态载荷测试210版型正面、背面各1000pa，各循环1000次，最高可做到2000次循环;210大版型也经过了静态载荷循环三次的测试，正面5400pa，背面2400pa，同时由于钢材的特性，螺栓安装时抗撕裂能力更强。钢边框屈服强度≥600，弹性模量高达铝边框的三倍。
02产能高效

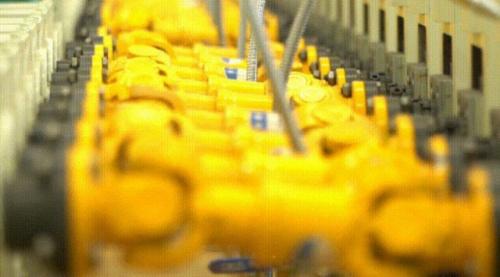

在工业4.0背景下，惠汕集团匠心打造了全球首条全自动化、数智化钢边框黑灯工厂，每条钢边框产线的产能达120米每分钟，一个标准化黑灯工厂生产效率可达4.5GW/年，并且产能可以快速复制，是目前市场上生产效率最高、产能复制最快、无人化管理最完善、生产结构最低碳的钢边框产线。
03绿色低碳

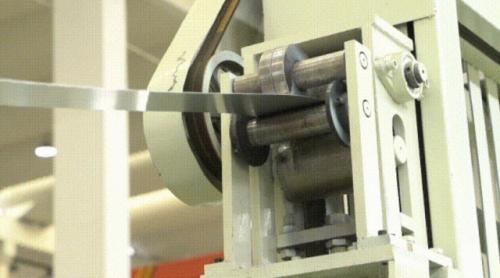

惠汕集团钢边框是全生命周期绿色低碳产品，将绿色设计、绿色技术、绿色生产、绿色管理、绿色供应链融入产线设计，荣获绿色设计组织颁发清洁能源板块全球首款“绿叶标”认证产品，生产工序只需经过冷弯即可成型。
与此同时，钢边框相较于铝边框，高度缩减了15%，同等堆叠高度下，数量更多，使得集装箱的运输能力大幅度提升。
04应用场景广泛

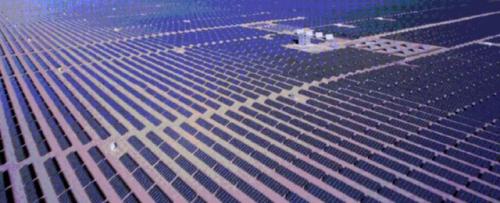

惠汕钢边框能够完美适应光伏组件在沙漠、海洋、滩涂等不同项目环境下的应用。以海上环境为例，海上光伏空气湿度大，盐雾腐蚀性高，需要应对海风、海浪的强烈冲击，严苛的环境加大了对钢边框产品的防侧风、抗撕裂性能的要求。对此，惠汕钢边框经过技术更新和材料优化配比，不仅可以应对极端气候，还可以确保在C5+环境下25年不生锈。
此外，钢边框对比铝边框降本至少20-30%，未来，钢边框有望在沙漠、海上、滩涂等严苛环境的应用场景率先应用，并凭借高强度、低成本及耐候性等优势实现对铝边框的全场景替代。
目前，钢边框、复合材料与铝边框性能对比和成本对比已经成为行业热门话题，钢边框有优势、复合材料有特点、铝边框有基础，这样一来，不仅可以发挥各自优势、加强关键核心技术联合攻关，也为光伏行业落地提供了丰富的应用场景。
目前钢边框处于测试及实证阶段，团体标准编制也还处于起草阶段，后续伴随着行业标准落地及各大企业产品验证推进完成，钢边框有望迎来跨越式发展。
