曲面屋顶作为可以追溯到古代的屋面形态,具有排积水能力强、建筑艺术效果佳等多重优势,被广泛应用于工业厂房、公共建筑、商业建筑和特色居民建筑中。不断迭代创新的光伏产品应用技术,正在逐渐打开这个充满复杂性和多样性的曲面屋顶光伏市场。
曲面屋顶应用场景
建筑造型设计是一项将艺术与技术相结合的创作过程。曲面屋顶作为建筑设计中的一个重要元素,不仅是视觉上的一种美学选择,更具有极强的功能性。常见的有工业厂房、公共建筑、商业建筑和特色居民建筑等。
曲面屋顶建筑是一种采用曲面形状作为屋顶的建筑形式,在匹配建筑体形和建筑风格上具有天然优势。首先,曲面屋顶排水坡度较大,有利于雨水的快速排放,减少了积水的问题,保持了建筑的干燥和稳固。其次,可以消除建筑内部因高差引起的空间压抑感,提升建筑的空间感和自然采光效果。除此之外,还可以减少风荷载,提高建筑整体的稳定性。
通过变化的曲线和面可以打破传统立面的单调和刚性,增添建筑的艺术性和动感。对于一些小型的商业屋面和地区特色的建筑,建筑设计师偏好使用曲面的坡屋顶打造出“飞檐”的效果,增加建筑的轻盈感。
出圈“国潮”《黑神话:悟空》中就展示了大量中国传统建筑,飞脊挑檐,错落有致,蔚为壮观。将《诗经》所谓“如跂斯翼”,“如翚斯飞”的轻逸俏丽、“飞”意“流”韵展现的淋漓尽致,不由得令人怦然心动。曲面屋顶的美感,也崭露无遗。

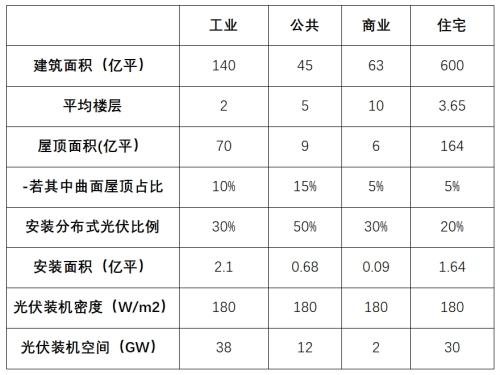

随着分布式光伏的大力发展,越来越多的光伏电站开始寻求在曲面屋顶上安装光伏的可能性。从曲面屋顶自身优势看,主要有两点,一是曲面屋顶安装光伏,可以在不同时间段以最佳的角度接收阳光,增加发电量;二是曲面屋顶通常有较大的表面积,可以充分利用,同时不影响建筑本身的其他功能。从市场空间看,《中国分布式光伏行业发展白皮书》数据显示,工业厂房屋顶面积约70亿平,若其中曲面屋顶占比10%,相应光伏装机空间为38GW。公共建筑、商业建筑及居民建筑相应的光伏装机空间分别为12GW、2GW及30GW,具有较大市场空间,但是光伏在此类场景上的应用还没有大面积展开,主要受限于曲面屋顶安装光伏的复杂性。
曲面屋顶由于其结构的特殊性,在安装、成本、发电效率、施工与运维等环节仍有一些痛点需要解决。
曲面屋顶的非平面结构使得光伏面板的安装更加复杂。
由于安装的复杂性以及通常需要定制化的安装构件,曲面屋顶上安装光伏系统的成本通常比传统平面屋顶更高。
曲面屋顶的不同角度可能导致一些面板朝向不理想,无法始终面向太阳,导致面板的发电效率降低。
曲面屋顶日常维护和清洁光伏面板更困难,需要特殊的设备和技术保证,且在售后阶段没有机器人自动化维护,需要人工运维。
常规光伏组件安装需要通过特殊支架使光伏面板适应屋顶的弧度,这时往往需要根据屋顶情况定制安装构件,使得整个光伏系统的造价高于传统的平面屋顶。同时,在曲面屋顶上安装光伏支架也会不可避免地破坏屋面面层的防水完整性。那么,如何既能降低成本,又能不破坏屋面原有结构呢?固德威光电建材产品给出了答案。●短边拟弧

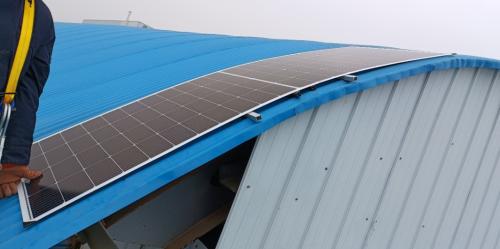

对于弯曲半径较大,彩钢瓦平整度高的屋面,采用银河产品的短边进行拟弧。银河产品短边尺寸为777mm,采用短边拟弧的方式可以匹配更多的安装场景,整个屋面安装后的效果十分美观。同时,根据屋面的彩钢瓦版型选用夹具或者胶粘的安装方式,增加安装的便捷性,提高施工效率。
●长边拟弧
对于一些弯曲半径较小,且屋面波峰波谷高差不那么明显的屋面。采用银河长边拟弧,搭配散热格栅装置胶粘固定。
●荷载满足

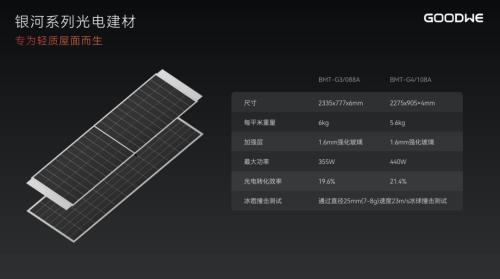

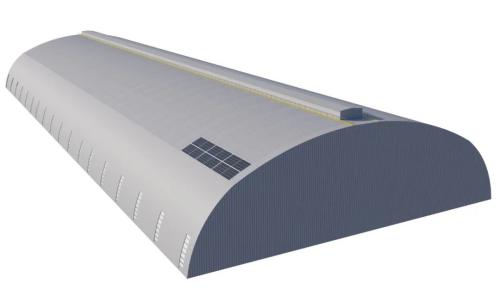

针对大型的工商业屋面和公共建筑屋面,例如煤棚、体育馆、会展中心等。这类屋面大部分采用大跨度的弧形钢结构和彩钢瓦面板,荷载预留不足,银河每平方米重量仅5.6kg,对屋面载荷影响小。
●防水保证

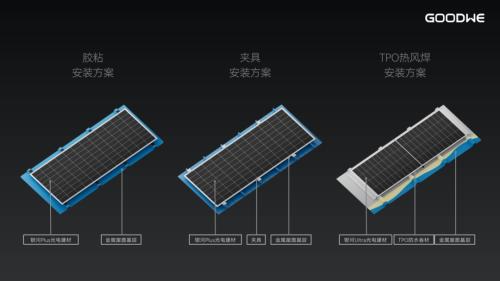

银河轻质产品除了重量轻、降低屋面荷载压力外,其夹具安装与胶粘两种安装方式,都不会破坏屋面面层,保障屋面的整体防水效果。
●运维便捷
银河产品前板为1.6mm厚强化玻璃,轻质的同时保证了产品的表面平整,避免因长时间安装而产生下凹积灰的现象。同时,产品本身的无边框设计,结合屋面弧度,雨水冲刷下易带走表面灰尘。
●建筑风格
民用建筑相较于其他类型的建筑,风格更为多样化。这些风格不仅反映了不同地域、文化和时代的特点,也反映了人们内心对居所的心灵寄托。曲面屋顶作为一种独特的建筑形式,在福建和广东客家的土楼中的应用最为广泛。
●建筑构造

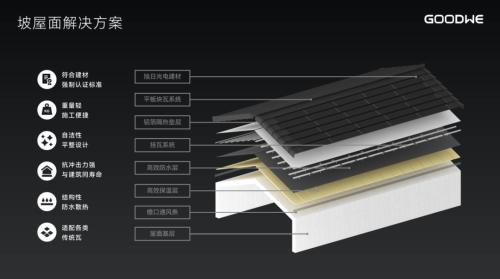

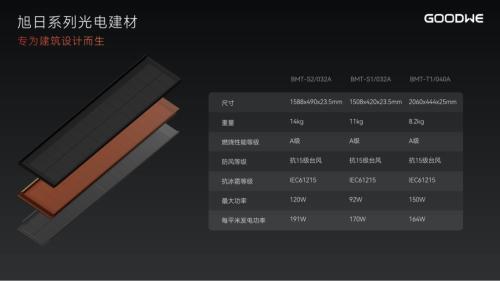

固德威光电建材旭日瓦因其独特的产品设计和安装构造在曲面屋面上具有很好的适配和应用效果。
与传统的平面屋顶相比,曲面屋顶的构造更加复杂多变,具有非常强烈的装饰效果和视觉感受。同时,曲面屋顶的构造也拥有优越性,在面对强风时的阻力更大,更有利于保证建筑整体的安全性。还可以利用其特殊的形状和空间结构达到良好的通风透气效果,从而提高建筑内部的舒适度和空气质量。
