某军事院校离网型光伏逆变器测试系统

一、某军事院校离网型光伏逆变器测试系统简介

离网型光伏逆变器测试系统依据标准《GB/T 20321.1-2006离网型风能、太阳能发电系统用逆变器第1部分:技术条件》和《GB/T 20321.2-2006离网型风能、太阳能发电系统用逆变器第2部分:试验方法》而设计。可满足输入电压为12V~440V、输出功率为100VA~50kVA离网型光伏逆变器的试验测试需要。

离网型光伏逆变器测试系统由DH2000数字主机、两台DT211B数字变送器、DM4031四通道温度测试子站、试验上位机等构成。两台DT211B数字变送器分别用于测量光伏逆变器直流输入和交流输出相关电参数。DM4031四通道温度测试子站用于监视被测逆变器相关部件的温度,并用于温升试验的温度测量。

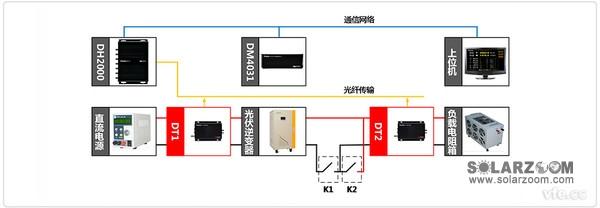

二、离网型光伏测试系统原理框图

闭合开关K1及K2,离网型光伏逆变器系统进行保护性能试验,测试系统将依据被测电流自动计算保护动作时间。断开开关K1,系统进行空载损耗试验,此时测试系统显示的输入功率就是离网型光伏逆变器的空载损耗。测试系统采用DH2000变频功率分析仪,DT数字变送器测量系统电量信号。

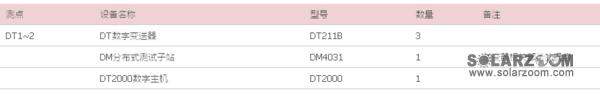

三、离网型光伏测试系统主要设备清单
