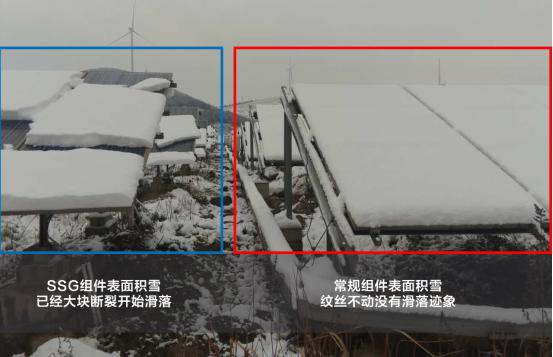

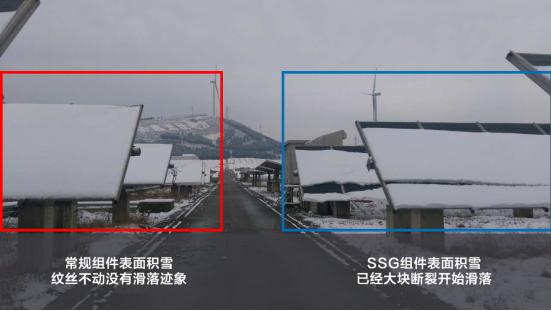

2016年11月22日，徐州协鑫光伏电站迎来入冬的第一场大雪，积雪厚度约为15CM，根据电站现场观察发现，使用SSG的组件相比正常的组件，积雪可以提前两天融化滑落(对比效果见下图)。而从发电数据也可以看出，同为500KW方阵，下雪后第一天，SSG方阵的平均发电量为25KWh，对比方阵的发电量则为6.3KWh；下雪后第二天，SSG方阵的平均发电量为957.5KWh，而对比方阵的发电量为458.3KWh，SSG方阵发电量是对比方阵的2倍多。据此估算，以20MW光伏电站为例，一场仅仅持续两天的积雪，使用SSG就能让每个方阵的发电量平均增发约520KWh，全站发电量增发约为21000KWh，按照当前三类资源区上网电价0.98元／W计算，全站增加收益约为20580元。
众所周知，在光伏电站的日常运行中，发电效率容易受外界影响而有所损失，常见的外界影响因素包括遮挡、灰尘、雾霾、温度影响等。进入冬季后，对于我国中部及北部地区的光伏电站来说，积雪的影响就会跃居前列，而在持续的低温环境中，如果积雪不能及时清理，很容易形成结冰，这不但会严重影响发电效率，而且极有可能对组件造成不可预估的损害。
常规情况下，光伏电站只能安排专门的人员利用柔软物品将雪推下，当面对地形复杂的方阵或者距离地面较高的组件时，几乎无从下手，效率低下，同时耗费大量的人力财力。面对积雪难题，使用莱恩创科SSG自清洁纳米膜层将会获得事半功倍的融雪效果，这是因为SSG具有超强的亲水性。正常天气时，水滴落在玻璃表面后均匀的铺展开，和玻璃表面达到最大接触面积，更易带走大片的污染物，或者用更少的清水或雨水就可以将光伏组件表面的灰尘、沙土清除；而当下雪时，SSG能够将积雪下层逐渐融化的细小水滴连结形成一层水膜，在重力的作用下，积雪更容易在水膜上滑动，从而实现了更快的融化并滑落。
据了解，超亲水的机理可以分为粗糙度和光致超亲水两大类，SSG膜层特殊的纳米介孔结构，成功的将光致超亲水和精细粗化超亲水有机结合在一起，即使在无光照条件下也具有优异的超亲水性能，提高了SSG膜层在光伏组件自清洁方面的有效作用。
从技术原理分析，粗糙度致超亲水，即通过对玻璃表面化学和几何结构进行改造，使玻璃表面具有一定的粗糙度，从而获得超亲水性能。而光致超亲水，是指在紫外光照射下，SSG溶液中的二氧化钛价带电子被激发到导带，在表面生成电子空穴对，电子与Ti4+反应，空穴则与表面桥氧反应，使表面氧虚空，从而近处的Ti4+转向Ti3+，Ti3+适于游离水吸附。此时，空气中的水解离子吸附在氧空位中，成为化学吸附水(表面形成羟基)，化学吸附水可进一步吸附空气中的水分，形成物理水吸附层，即在Ti3+缺陷周围形成高度亲水的微区(Ti-OH)，而表面剩余区域仍保持疏水性，这样在TiO2表面构成了分布均匀的纳米尺寸分离的亲水微区，类似于二维的毛细管现象。由于水滴的尺寸远远大于亲水微区的面积，故宏观上TiO2表面表现出亲水特性，从而侵润表面。

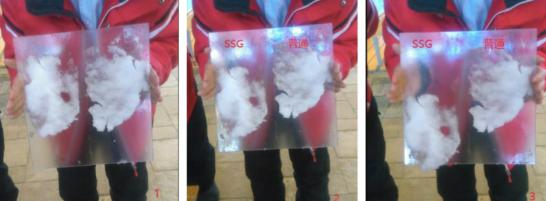

SSG融雪试验效果
扫一扫关注微信
