3年前，英利集团全资子公司——云鹰运维为宜家(IKEA)中国4.3兆瓦光伏电站项目提供智能化升级改造服务。如今，这些电站运行状态如何？
近日，英利云鹰技术团队全面收集并分析了该项目的运行数据，带您揭秘这个全球最大家居零售商的屋顶光伏项目，是如何实现“华丽变身”的。
项目基本情况

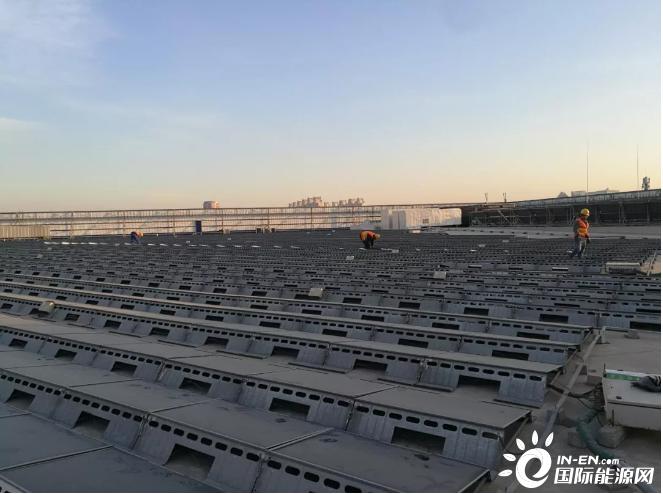

宜家(IKEA)中国屋顶光伏电站项目，装机总量4.3兆瓦，项目分布广泛，从大连到深圳，跨越北、中、南三个地区9座城市，年发电量约550万kWh。
英利云鹰技术团队接手前，对项目所有电站逐一实地踏勘，进行专业检测和电站质量评估，发现该项目建于大型商场屋顶，人员密集，一旦发生火灾或其他安全事故，后果不堪设想，因此业主对电站项目运行安全要求苛刻，并且电站分布在全国多个城市，传统运维模式下，总部公司和电站属地商场，无法对电站运行状态进行实时管控，发电收益也不能保障。
因此，经过专业技术评估后，英利云鹰把电站防火安全改造和集控系统智能升级，作为技术改造升级两大方向。
主要升级措施
光伏支架系统升级
改造前，宜家光伏系统存在组件插接件泡水短路、线缆布置杂乱等安全隐患。

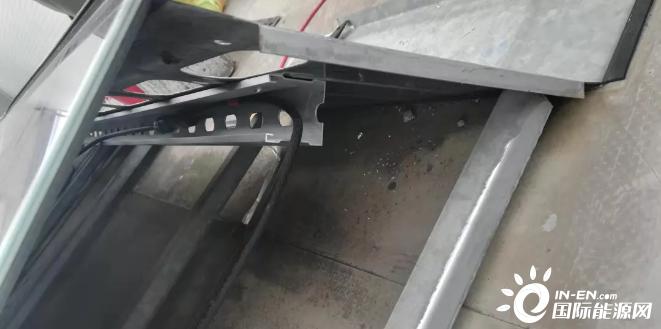

安装走线槽

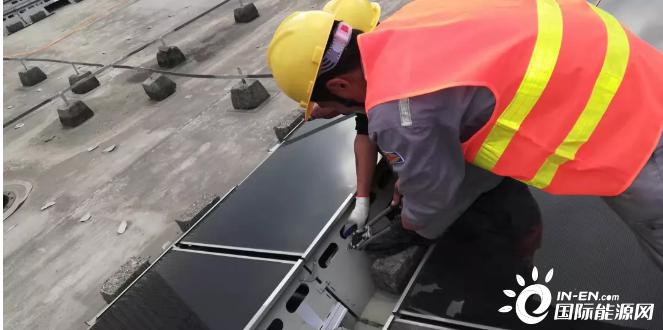

将走线槽与支架进行铆接
英利云鹰对支架系统进行升级改造，在原后部支架内层位置加装线缆槽，规避组件插接件泡水造成短路，避免线缆布置杂乱带来的安全隐患，并把支架与支架之间线缆穿进不锈钢波纹管内，作为线缆的保护套。在插接件与线缆之间增加石棉带，作为防火隔层，确保发生故障时其他线缆的安全，同时对电站支架系统进行了防腐处理。
汇流系统升级
原汇流箱安装形式易导致内部进水，且不利于水汽排放，带来内部元器件腐蚀，存在虚接、接地等安全隐患。

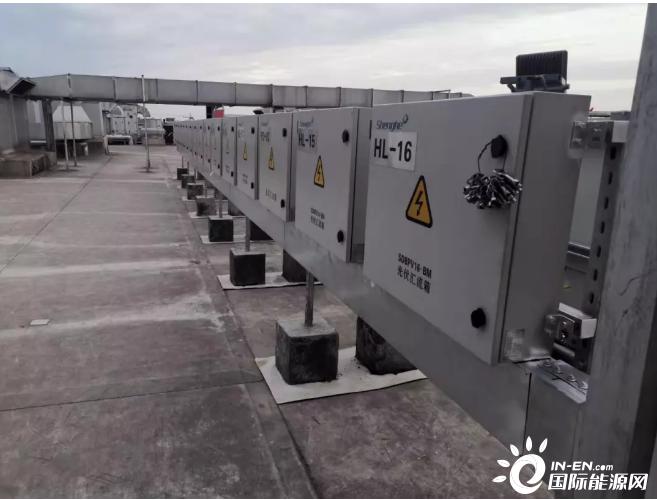

平台上部安装

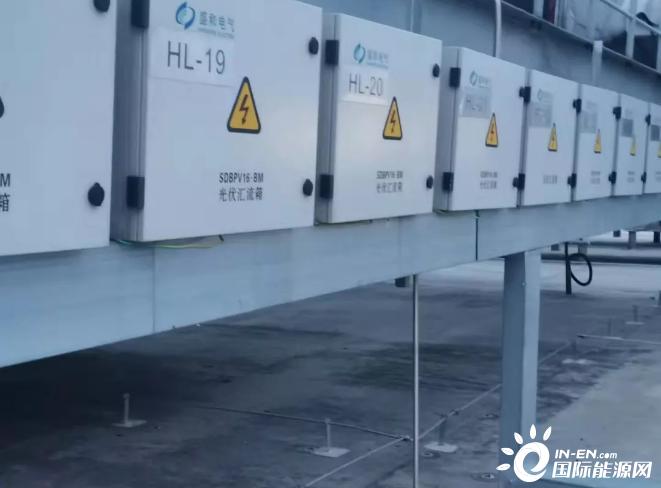

工字横梁上焊接安装
英利云鹰团队，将原两级汇流方式全部更换为一级汇流方式，去除原有汇流盒结构，升级为智能汇流箱，增加温度探测和直流绝缘探测，并把全部汇流箱规划到建筑物硬屋面平台或工字钢结构上。
监控系统升级

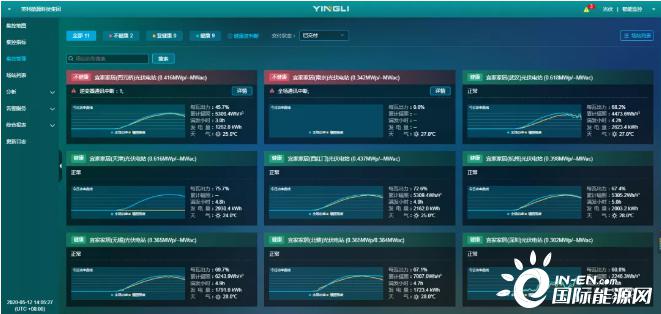

原站内监控系统的预警、报警功能模块存在明显缺陷，不利于故障的及时发现和处理。英利云鹰技术团队将原有站端监控系统，升级为云端集控系统，并增加手机APP监控功能，为项目搭建电站级运维管理系统、设备级数据采集和管理系统，实现对电站设备的实时监控处理，并利用生产管理系统完成电站的日常运维管理，完成设备的数据采集、报告生成和分析等。
技改成果显著
经过1年分三期实施的施工建设后，英利云鹰团队完成了所有电站项目的改造升级工作，取得了显著的技改成果。
发电量显著提升，有统计的电站发电量平均提升10%以上

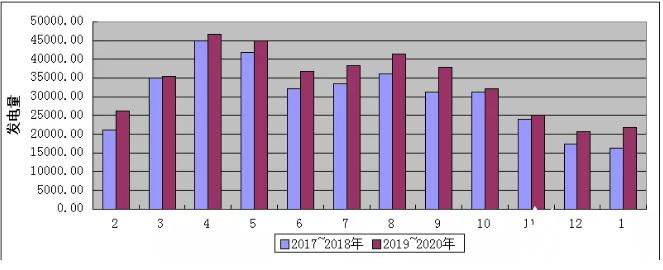

以项目中的某商场电站为例，通过实际数据对比分析，升级前12个月发电量364354.98kWh，升级后12个月的发电量406721.97kWh，发电量提升了约10%。这归功于监控系统升级后，解决了以往系统无法监测一级汇流，从而导致组串故障不能及时发现带来的发电量损失严重的问题。
项目升级完成后，迄今未发生一起光伏系统安全风险事件，同时，借助智能化集控系统，商场工程人员的巡检效率提升3倍。
宜家(IKEA)中国4.3兆瓦项目智能化改造效果，得到了业主的高度认可，英利云鹰也因此成功进入宜家光伏运维供应商系统，为今后双方全面深入合作铺平了道路。
