--这样做让光伏电站发电量猛增20%
光伏电站的收益和系统的发电量密切相关，如何让光伏电站能多发一些电，是光伏从业的技术专家所一直孜孜不倦攻克的堡垒。影响光伏发电的因素有很多，主要包括：
*1、太阳辐射量
*2、组件安装角度
*3、逆变器容量配比
*4、组件串并联失配损失
*5、方阵遮挡和组件表面异物遮挡
*6、温度特性
*7、组件的装机容量和功率衰减
*8、线路损失
*9、逆变器效率
*10、设备运行稳定性
*11、运行维护
*12、电网消纳
接下来，华阳检测将和大家一起详细分析上面各项因素对发电量的影响，限于篇幅，在本文中，仅讨论方阵遮挡对发电量的影响。
光伏电站中组件有两种排布方式：横排和竖排，横排是组件长边与东西方向平行（见图1），竖排则是短边与东西方向平行（见图2），关于采用横排还是竖排根据不同情况两者各有考虑。对于组件发电量，到底那种排布方式更合理呢?

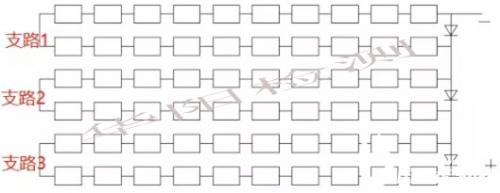

在光伏组件都有旁路二极管，其作用是当电池片出现问题（如不均为遮挡、热斑效应等）不能正常发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。下图是常规组件的电路示意图：

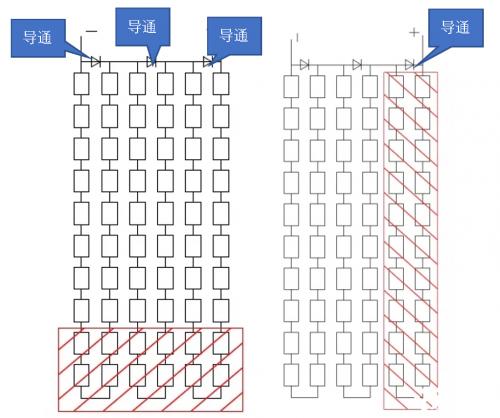

根据光伏组件电路图的发电原理可以看出，完整遮挡一排短边时，三个支路的旁路二极管均正向导通，组件几乎没有功率输出；而完全遮挡住一排长边时，被遮挡串所对应的旁路二极管正向导通，其他两个支路可以正常输出功率。
案例一：

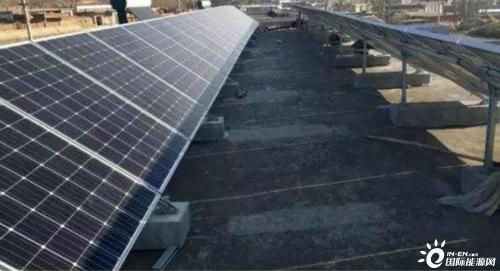

河北某户安装的20千瓦光伏电站，后排组件下半部分全天被前排组件遮挡，实测后排组件损失发电量约90%。
案例二：

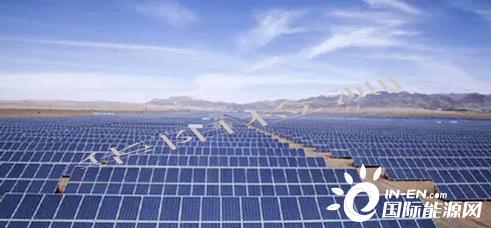

山东新泰某山地电站，由于地势原因，方阵之间存在遮挡，导致被遮挡的方阵电量损失约20%。
【结论】：
1）无论是横向遮挡还是竖向遮挡，对发电量的影响都非常巨大；
2）对于电站发电量来说，究竟选择横排还是竖排安装，华阳检测的建议是：如果因为较小，前后排间距较小导致无法避免前后排遮挡时，光伏组件采用横向排布，可以有效减少阴影遮挡造成的发电量损失；如果场地内高低落差较大，左右方阵之间存在遮挡时，光伏组件采用竖向排布，可以有效减少遮挡造成的发电量损失；采用合适的组件安装方式，发电量能提升20%以上。
3）无论是横向还是竖向安装的组件，都要注意最下面一排电池片位置的泥带遮挡，排水除泥非常重要。
