微型断路器MCB (Miniature Circuit Breaker)是控制回路里最常见的开关，其主要有通断电路和保护电路两个作用，即过电流或者短路跳闸。

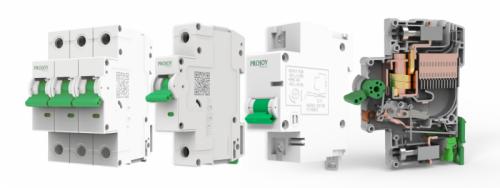

直流微型断路器DC MCB (DC Miniature Circuit Breaker)是微型断路器中的一种特殊类别，其采用特殊的灭弧、限流系统，可迅速分断直流配电系统的故障电流，保护自动装置免受过载、短路等故障危害，保证整个电力系统的安全。

目前，市面上存在一些用交流微型短路提替代直流断路器的方案，尤其是在0~160Vdc低压方案选型中，这种方案并不可取，虽然交流微断电压低通断没有大的影响，但由于没有直接灭弧，一旦应用在直流系统中其寿命会大打折扣，带来风险。

那么，作为光储直流系统中最重要的元器件之一，我们在选型时，除了不可以交流当直流使用、考虑常规额定电流、电压因素外，具体又应该参考哪种UL认证呢?

什么是UL 489和UL 1077?

目前查询到和微型断路器相关的UL认证有2大类：UL489和UL1077。

UL489

在UL标准下，低压空气断路器、塑壳断路器和微型断路器经过评估可“列名”为UL 489，作为独立产品使用。

UL1077

与UL489可作为独立产品相比，UL 1077是指电气设备中使用的补充保护器，这些补充保护器经过评估可“列名”为UL 1077。

简单来说，如果需要选择在动力回路中起过流保护的断路器，必须选择UL489断路器。

而如果是为控制回路中辅助过流保护装置，可以选择UL1077断路器。也就是说，UL 1077设备不被UL视为断路器，而是定义为补充保护者。

具体认证条款又有什么差别呢?另外UL489B又和UL489有什么区别?

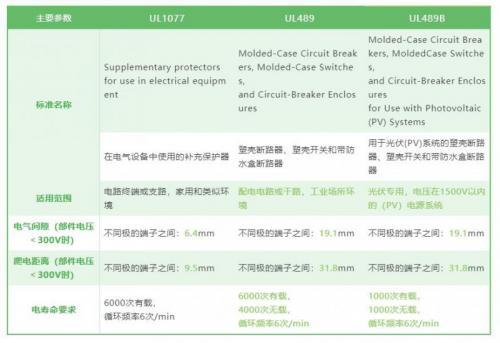

UL 1077、UL 489 、UL489B对比

UL1077的标准名称是《在电气设备中使用的补充保护器》(Supplementary protectors for use in electrical equipment);

UL489是指《塑壳断路器、塑壳开关和带防水盒断路器》(Molded-Case Circuit Breakers, Molded-Case Switches, and Circuit-Breaker Enclosures);

UL489B其实是UL489基础上专门适用于光伏系统衍生标准，标准名称为《用于光伏(PV)系统的塑壳断路器、塑壳开关和带防水盒断路器》(Molded-Case Circuit Breakers, Molded Case Switches, and Circuit-Breaker Enclosures for Use with Photovoltaic (PV) Systems)。

UL489可用于配电干路系统，UL489B适用于光伏系统，UL1077主要适用于电路终端或支路，不适用于光伏和重要的干路配电系统。

通过比较，其实UL 489和UL 1077标准测试类似，但UL 489测试更为严格，对安全性的要求更高，指标也几乎是UL1077的3倍。同时，与UL 489不同，UL 1077电路保护设备不一定需要通过测试。

光储系统断路器选型注意点

认准UL489或UL489B

通过上面的介绍，我们在为光储系统选型时，首先是要了解我们是为动力回路选择保护设备，还是为控制回路选择辅助装置(补充保护设备)?

同时，一般情况下，一个UL 489断路器可同时保护多个设备。而UL 1077辅助保护器仅可保护一个设备或保护分支电路。

UL 489断路器可以代替UL 1077补充保护装置，但是UL1077可不能替代UL489断路器哦!

无极性断路器，应用更安全方便

目前，市面上直流微型断路器主要分为有极性(Polarity)和无极性(Non- Polarity)2种。

一般在微型断路器上标明(+-)标记的是有极性断路器，目前市面上绝大多数的直流断路器也是有极性的，其成本更低，应用上需要特别注意，如果有极性直流微断的连接错误，则在过载或者短路时将无法切断电流熄灭电弧，造成不可估摸的损失。

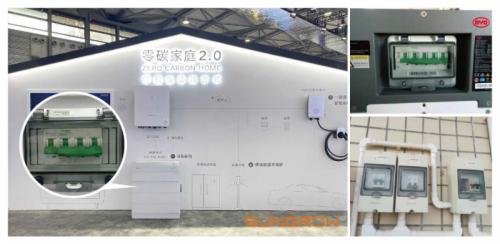

无极性直流微断没有(+-)标记，无论电流流向如何，都可以起到安全保护作用。特别是目前储能市场，电力储能上往往电流的方向是双向的，充放电模式都有，所以必须要使用无极性的直流断路器。

PEBS-S直流断路器，储能系统新选择

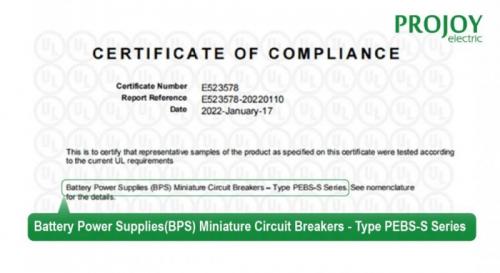

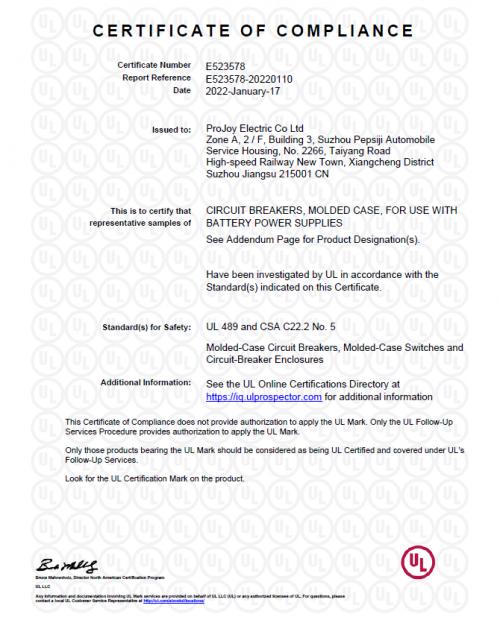

继成功推出TUV 1000V 63A，并大批量并应用在光储领域的PEBS系列直流微型断路器后，普兆近期又推出了满足UL标准，可以应用在储能领域的PEBS-S系列无极性直流微型断路器，创新性地改变动、静触头间距，缩短电弧距离、增加引弧线圈，使得直流电弧无论任意方向都可以顺利进入灭弧室，切断电弧，是真正带有灭弧功能的直流微型断路器，可广泛应用于需要实现充放电电流双向的应用场所。
