2017-05-16 11:11
超亲水涂层因（水接触角<10°）其优异的自清洁效果，受到日益广泛的关注。对于应用在光伏玻璃表面的涂层，行业更多的关注的是其AR（减反射）效果带来的STC（标准测试）条件下的功率增益，但是对于涂层本身的亲水性差异对于组件实际发电效能却缺乏相关研究。为此，本文选取了使用不同亲水性涂层的光伏组件（其他材料一致），通过对长期发电量的监控，来评估不同亲水性涂层对于光伏组件发电效能的影响。

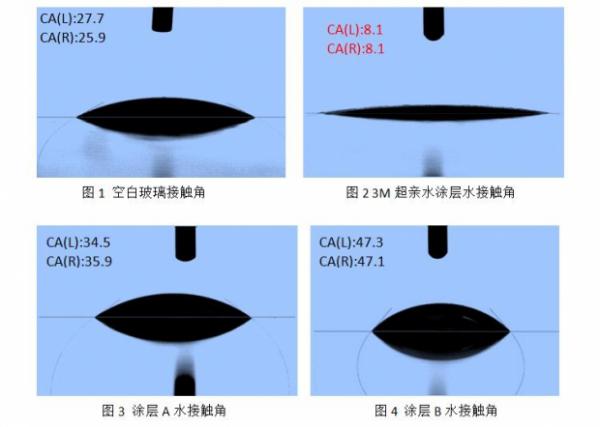

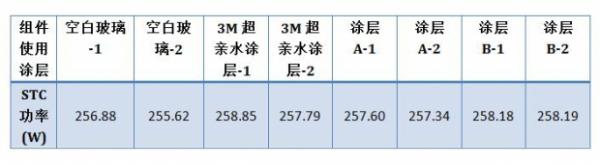

下图分别列出了不同性状表面的水接触角。使用不同涂层光伏组件经过曝晒后的初始功率参见下表。（详见配图1、2）

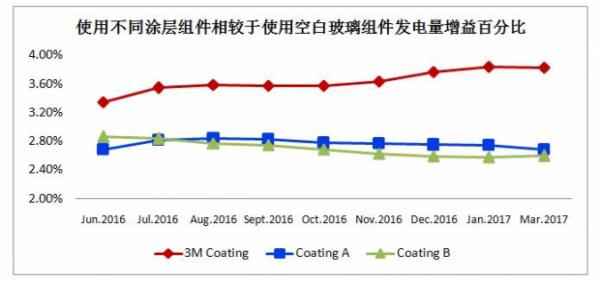

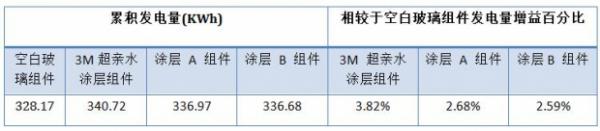

下图为经过9个月的长期户外发电量监控，使用3M超亲水涂层，A涂层及B涂层组件相对于使用空白玻璃组件发电量增益百分比曲线（详见配图3）。从图中可以看出，相较使用空白玻璃组件，使用3M超亲水涂层组件的增发约4%，远高于在标准测试条件下的增益，并且相较于使用涂层A及涂层B的组件，使用3M超亲水涂层的组件也有超过1%的发电量增益。（详见配图4）
以位于上海地区1MW分布式电站为例，光伏上网电价￥0.9/KWh计，年有效日照小时数1200小时，使用3M超亲水涂层的发电量增益按照1%计算，则由使用3M coating相较其他coating带来的收益为：1000×0.9×1200×1%=10,800RMB，显现了良好的经济效益。
扫一扫关注微信
