2025-01-14 17:36

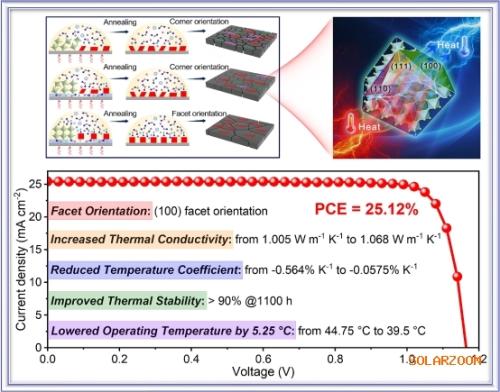

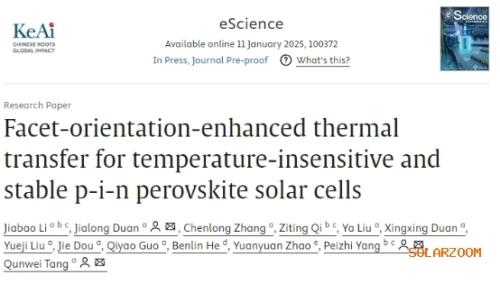

钙钛矿太阳能电池因具有光电转换效率高和制备工艺简单等优势已成为太阳能光伏领域的前沿技术。但钙钛矿太阳能电池的长期稳定性已严重制约了其商业化进程。大量研究工作聚焦于通过改善钙钛矿薄膜质量以提升晶格稳定性。在实际应用过程中，钙钛矿太阳能电池的温度会随着持续光照逐渐上升，尤其是在光照比较充足的季节，这对最大功率输出和稳定性构成挑战。针对这一行业共性关键问题，山东科技大学化学与生物工程学院段加龙&唐群委等人创新性地研究了钙钛矿薄膜不同晶面结构与热导之间的依赖关系，揭示了混合阳离子钙钛矿中晶面依赖的热力学特性背后的机制。研究结果表明，（100）晶面具有比（110）和（111）晶面更高的热导率。通过埋入式和体相改性精确控制（100）晶面取向，目标钙钛矿薄膜的热导率可以从1.005提高到1.068 W m-1 K-1，加速了热量传输和散发，使得钙钛矿太阳能电池的平衡温度降低了5.25 oC。该项工作不仅获得了25.12%的光电转换效率，同时也表现出非常优异的热稳定性。相关成果发表在eScience期刊上，山东科技大学为第一单位，联合培养博士生李佳保为第一作者。
eScience定位为具有国际影响力的世界一流期刊，2024年期刊首个影响因子为42.9。
该研究得到国家自然科学基金面上项目、青年项目以及山东省泰山学者专项资金等项目的支持。
扫一扫关注微信
