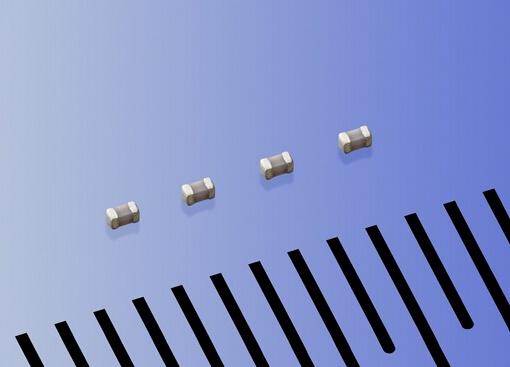

京瓷株式会社(以下简称“京瓷”)成功开发出在高频带中实现世界最高※1Q值的01005尺寸积层陶瓷电容器(以下简称MLCC)“CU02系列”。此产品主要用于搭载在智能手机等移动终端的功率放大器(Power Amplifier)的周边电路中。此系列产品将于今年7月开始批量生产。
■“CU02系列”产品规格
尺寸01005尺寸(0.4×0.2×0.2mm)
特性CH特性(EIA)
电容值0.2～22pF
公差0.2～9.9pF ： B(±0.1pF)
C(±0.25pF)
10～22pF ： G(±2%)
J(±5%)
额定电压16V DC
批量生产2014年7月开始
生产地点日本鹿儿岛国分工厂
■开发背景
近年来，手机等移动终端的发展日新月异，而随着各种功能的加入以及可对应波段的多样化，手机的耗电量也日趋增大。如何加强手机功能而不牺牲功耗，成为产业面临的主要课题。因此，诸多厂家通过配备大容量电池或使用节能型零部件等方式来试图对其进行改善。
尤其，对于手机功率放大器(信号放大器)等收发信号的高频电路而言，随着移动终端与互联网之间的不间断通信及高速大容量通信的飞速发展，耗电量也逐步增加，作为解决这个问题的一项对策，要求降低MLCC内部能耗及电路中的匹配损耗(信号的传输损耗)。
■关于“CU02系列”
高Q值MLCC因减少了内部能耗，可以有效改善收发信号的高频电路中的匹配损耗(信号的传输损耗)。
京瓷将MLCC的内部电极材料从以往的镍材(Ni)改成铜材(Cu)，同时，通过内部结构的最优化设计，将高频带中的Q值提高至3倍※3左右，在01005尺寸MLCC中实现了最高Q值。本产品为降低高频电路中的功耗以及延长移动终端的待机时间做出贡献。
※1. 01005尺寸MLCC中(截至2014年7月1日、京瓷调查)
※2. Q值：表示电容器内部能源损失的指标。数值越高，能耗越低
※3.电容值4 pF的01005尺寸MLCC中、在1GHz频率下进行测定时
1.实现世界最高Q值的01005尺寸MLCC
本产品在开发过程中，尤其致力于提高无线通信用高频带中的Q值。在1GH频率下，对电容值4pF的01005尺寸MLCC进行测定时，Q值达到约290，相当于本公司以往产品的3倍左右，实现了世界最高值。
2.开发出容量范围在0.2～22pF的各种型号产品，可对应多种规格的设计
为了改善手机功率放大器等高频电路的匹配损耗，需要调整电路中的阻抗匹配。这就需要各种容量的高精准MLCC。本公司为了满足这种需求，开发出容量范围在0.2～22pF的各种型号的产品，同时，对于调整匹配电路时常用的容量范围在0.2～10pF的电容器，产品分布间隔为0.1pF。
