日本冈山鸭方光伏电站,换新型电池板提高"过载率"

位于冈山县浅口市鸭方町的“NH冈山光伏电站”，输出功率为1.99MW(图1)。由从事混凝土产品生产的NIPPON HUME在冈山工厂的旧址建成，并开展发电业务。

图1：输出功率为1.990MW的“NH冈山光伏电站”
在NIPPON HUME的冈山工厂旧址建设(出处：NIPPON HUME)

适合设置约2MW的光伏电站

该公司构想的是在平坦的土地上，尽可能少施工，而建成业务、运营上好处较大、规模接近2MW的光伏电站业务。冈山工厂是实现这一构想的最佳场所。这里地势平坦，面积约为3.2万m²，可以容纳2MW的光伏电站(图2)。

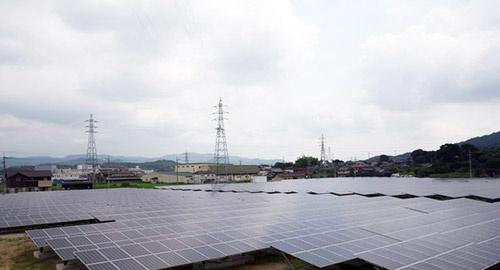

图2：面积可以容纳2MW的光伏电站在大约3.2万m²的场地内，排列着9478张太阳能电池板(摄影：日经BP社)

而且该地区日照量丰富。其最近的车站——鸭方站，甚至打出了“日本第一晴乡——浅口”的招牌。电站距离鸭方站驾车大约15分钟，四周农田环绕。

设计、采购及施工(EPC)服务由东芝Plant Systems & Services负责。太阳能电池板为东芝制造，逆变器(PCS)为东芝三菱电机产业系统(TMEIC)制造。

发电设备等从一开始就考虑之用日本国内制造商的产品，并且以技术可靠，在出现问题和疑问的时候，可以快速作出响应为条件。另外，因为当时太阳能电池板供应紧张，确保按期交货也是重要考量。根据这些条件，最终选择了上述设备。

在宫城也设置一座，2座合并投保

在计划进行中，为增进开展业务的效果，该公司又决定建设了另一座设备、规模几乎相同的光伏电站——位于宫城县南部柴田町的工厂旧址(图3)。

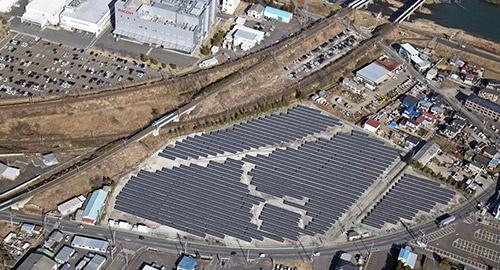

图3：在宫城县的工厂旧址也设置了规模、设备相同的百万光伏电站
位于宫城县柴田郡柴田町的“NH东北光伏电站”(出处：NIPPON HUME)

作为关联企业东邦休姆管的船冈工厂，这里曾经制造过休姆管、埋于地下作给排水和电线、通信线等线缆用的箱涵等。于2010年停业关闭。

这里的面积与冈山工厂旧址基本相同，约为3.3万m²，也可以容纳输出功率不到2MW的光伏电站。这里地处宫城县南部，几乎不下雪，四季气候适宜，条件可谓得天独厚。

两座百万光伏电站以相同方法设置，太阳能电池板采用输出功率相同的产品，设置的张数相同，设置角度也均为10度。不同的是两地的日照量和售电价格。冈山为40日元(不含税)，宫城为36日元(不含税)。

开工建设和竣工时间也非常接近，两座电站合并签订保险协议，节约了成本。总投资额各为约6亿日元，为该公司自筹。

采用新电池板，稍作变更

两座电站的电池板与当初的预定，有所变动。就在要向NIPPON HUME交货太阳能电池板的2014年10月，东芝开始出货新的太阳能电池板。因此将当初预定的250W产品换成了260W的新产品。

虽然与设备认证时的型号不同，但被认可为轻微变更，收购价格不变。据称东芝生产的260W产品的第一个供货对象就是宫城，第二个是冈山的百万光伏电站。

因此，太阳能电池板的输出功率为260W产品×9478张，大约等于2464kW，比当初预定的约2370kW增加了4％。过载达到1.238倍，进一步提高了逆变器的利用效率。

基础和架台采用东芝Plant Systems & Services自主开发的V字型“KiTy系统”(图4)。

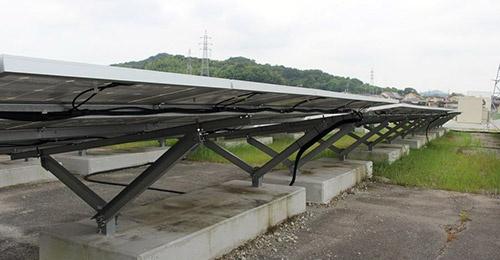

图4：采用可高效设置的V字型架台
考虑到土地的情况，基础采用混凝土制造(摄影：日经BP社)

“KiTy系统”与东芝Plant Systems & Services以往采用的施工方法相比，工期可缩短约50％。

在由桩与混凝土组成的单足基础上，搭成V字型的骨架与支撑太阳能电池板的轨道构成了三角形，比较容易组装，而且抗风能力强。据称不仅可缩短工期，还有助于架台的轻量化。

NIPPON HUME的百万光伏电站没有采用“KiTy系统”原本由桩和混凝土组成的单足基础，而是采用了在当地用模板成型的混凝土基础。

原因是电站位于工厂旧址，某些地方遗留了混凝土铺装地面等，设置时需要避免在地基上打孔。

冈山工厂旧址上的百万光伏电站，场地内矗立着两座日本中国电力的铁塔(图5)。但因其是特高压输电线，所以不能作并网点。由于冈山工厂在关闭后拆除建筑成为了空地，于是新敷设了高压输电线并网。

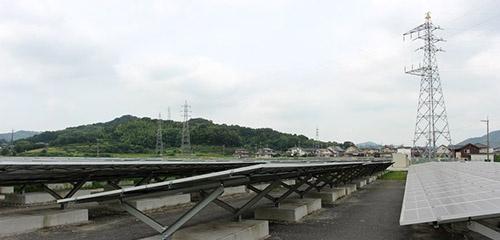

图5：场地内矗立着2座中国电力的特别高压输电线的铁塔
百万光伏电站的输出功率为1.99MW，所以没有并入这条输电线，而是并入了高压输电线(摄影：日经BP社)

●设施概要
