聊聊光伏车棚这件"小事儿"

光伏车棚，一种光伏与建筑相结合中最为简便易行的方式，近几年越来越受到青睐。光伏车棚吸热性好，安装便捷，成本低廉，既充分利用原有场地，又能提供绿色环保的能源。在工厂园区、商业区、医院、学校等建设光伏车棚，可解决露天停车场夏日车内温度高的问题。

一、光伏车棚的型式

光伏车棚主要由支架系统、电池组件阵列、照明及控制逆变系统、充电装置系统和防雷及接地系统组成。支架系统主要包括支撑立柱、固接在支撑立柱之间的斜梁、接在斜梁上用于支撑太阳电池组件阵列的檩条及固定电池组件阵列的紧固件等。

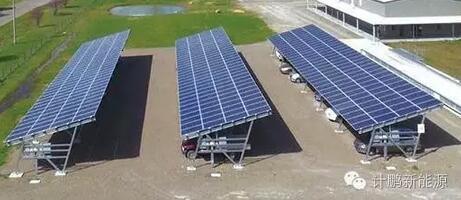

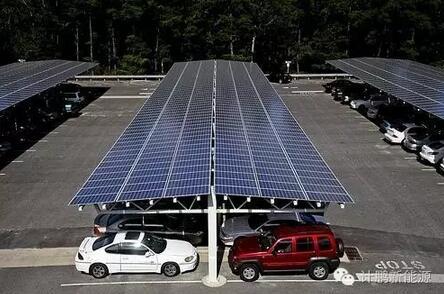

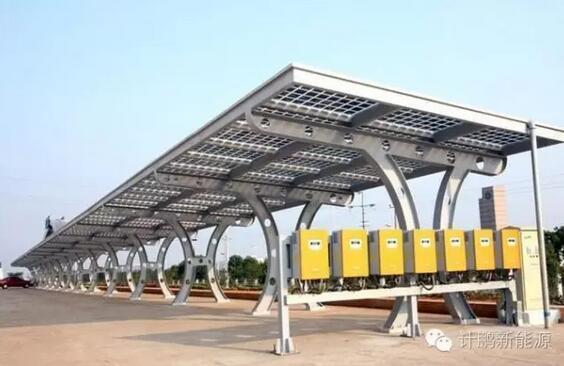

光伏车棚支架型式多样，常规的可以分为单柱单向、双柱单向、单柱双向等型式。

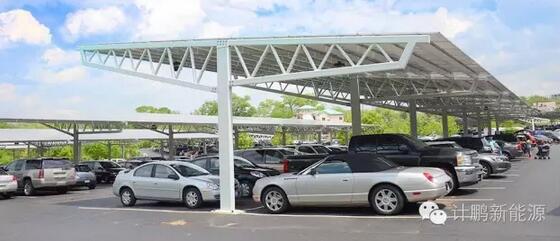

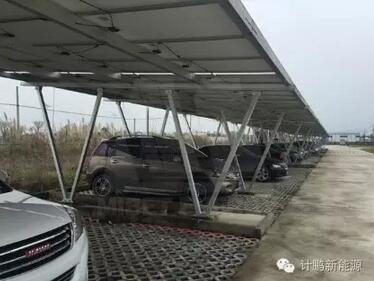

除了用柱子支撑外，也有其他支撑型式，如V型、N型、X型等。

二、光伏车棚的模式

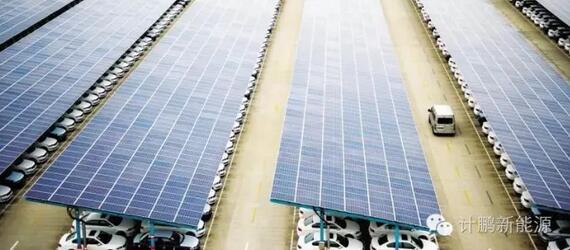

光伏车棚建设规模可大可小，大到如宁波杭州湾项目，利用上海大众汽车宁波分公司成品车停车库及员工停车场，总装机容量为55MW，相当于20个足球场大小，可停放车辆2万多辆。

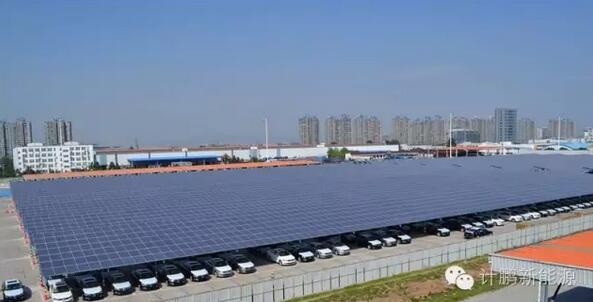

大型光伏车棚，小的可以是家用型，仅停放1~2台车辆。

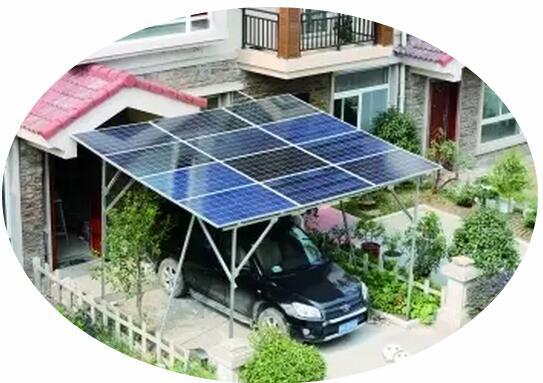

小型光伏车棚

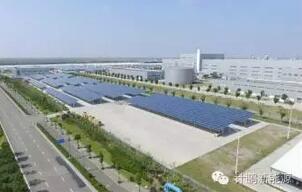

近日，日本枥木县佐野市建设的将车棚与光伏相结合的车棚型光伏电站已经竣工，总共为350个车位，装机容量约为1.1MW。在钢柱上安装折板棚顶，上面固定了电池板。

车棚型光伏电站

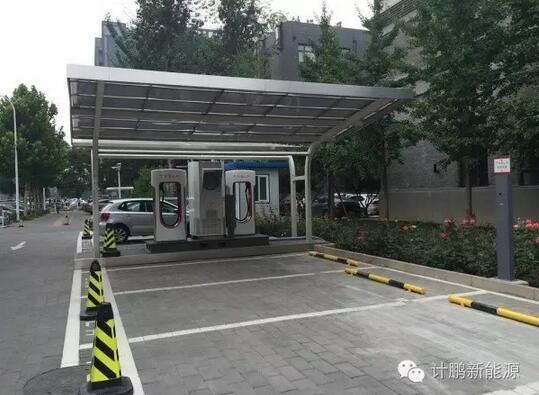

光伏车棚可以作为分布式光伏项目(或作为其一部分)参与自发自用、余电上网，也可以与充电桩、新能源电动汽车相结合，经太光伏组件所发电量通过充电装置储存到蓄电池中或直接供给电动车充电使用。由于太阳能资源的不稳定性及蓄电池成本较高，为保证正常运行还需与电网配合。

三、实例

某光伏车棚位于北京经济技术开发区(亦庄)工厂厂区内，属于该厂分布式光伏项目的一部分。停车场总面积约4000平方米，设计停车位面积约1620平方米，单个车位宽度为2.5m，可停放小客车约118辆。光伏车棚为单柱单向式，棚顶倾斜角度为6°。

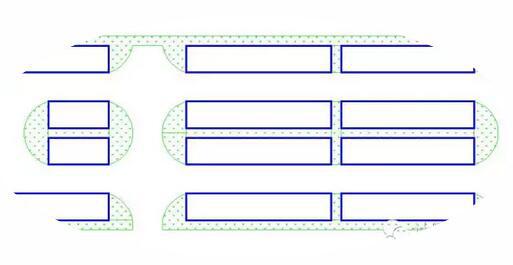

光伏车棚平面布置图

光伏车棚共布置882个265Wp光伏组件，总装机容量233.73kWp，每21个组件串联为一条支路，接入7台33kW组串式逆变器。依据北京市南郊气象站(距离项目地点6.5km)近30年平均各月总辐射量，经计算该光伏车棚首年发电量约26.5万度，25年平均年发电量约24万度。
