ADI再生能源-太阳能光伏发电解决方案

ADI公司能源部门概述

ADI公司在高精度信号测量和控制方面处于业界领先地位，致力于以极具成本竞争力的高质量IC实现可靠的计量、测量和控制。其产品广泛用于再生能源、输配电以及水、电、气计量应用。ADI公司凭借在优化系统级信号处理性能方面的成熟经验和种类丰富的产品，为开发人员提供精密、可靠、易于设计的能源管理解决方案。

主要挑战和系统考虑

●更高的可靠性和更低的装配/制造成本

●相对恶劣的环境，温度最高达+125°C

●电源转换效率至关重要，器件功耗应尽可能低

●所产生的谐波应低于监管水平

●注入电网的直流电流应保持较低水平

太阳能光伏发电应用分类

●离网太阳能光伏发电系统

●并网太阳能光伏发电系统

●高功率太阳能光伏发电(>100 kW)

●中等功率太阳能光伏发电(1 kW至10 kW)

●微逆变器(200 W至300 W)

为什么选择ADI?

●ADI公司在集成电能测量方面具有卓越的专业经验——采用ADI公司计量技术的电表已达3亿块

●全世界所有电网设备中有50%采用ADI公司转换器

●通过高精度转换器和放大器实现电流和电压的精密测量

●为电力网络提供稳定、可靠的高性能信号处理技术

●混合信号转换和处理简化设计并缩短产品面市时间

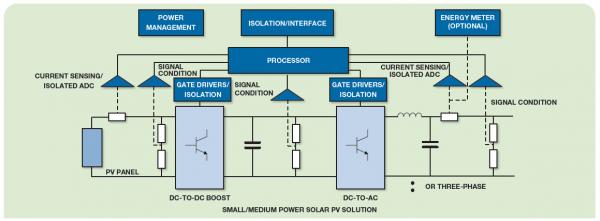

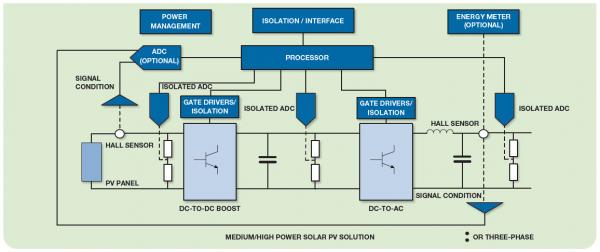

典型的单板太阳能光伏发电系统信号链

ADI公司用于再生能源(太阳能光伏发电系统)的产品

●放大器/基准源

●精密ADC

●iCoupler隔离器—集成USB和RS-485隔离

●处理器—Blackfin^®ADSP-BF50x和基于ARM7的处理器

●电源管理IC

●震动传感器—MEMS和加速度计

●电流和电压测量IC

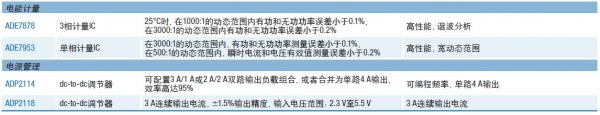

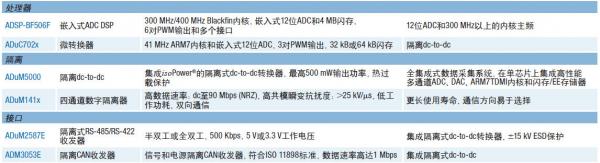

主要产品

针对能源管理的实验室电路

●基于16位8通道DAS AD7606的可扩展多通道同步采样数据采集系统(DAS)的布局考虑(CN0148)—www.analog.com/zh/CN0148

●具有84 dB SNR和出色的通道间匹配性能的低成本、8通道、同步采样数据采集系统(CN0175)—www.analog.com/zh/CN0175

●利用电流检测放大器AD8210和差动放大器AD8274实现高电压、高精度电流检测和输出电平转换(CN0116)—www.analog.com/zh/CN0116

更多实验室电路，请访问www.analog.com/zh/circuits ；欲了解有关ADI公司太阳能光伏发电应用和产品的更多信息，请访问www.analog.com/zh/energy
