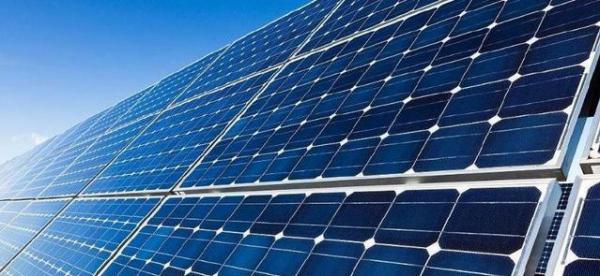

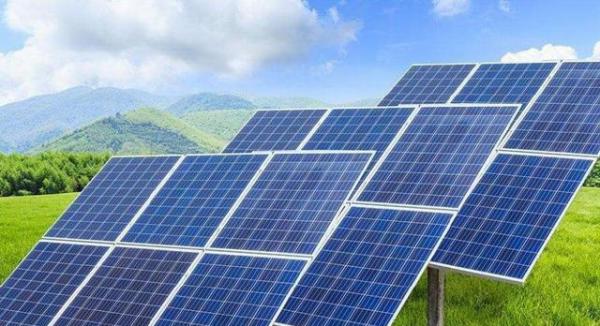

光伏电站并网发电由太阳能光伏电池板、逆变器以及输变电设备组成。光伏发电监控管理系统，通过数据采集监测分析，调动终端硬件设备，优化配置并共同发生作用，有效整合发电资产设备，需要对大量参数进行测量、保存、分析和控制。
将光伏电站的逆变器、汇流箱、辐照仪、气象仪、电表等设备通过RS232/RS485连接数传终端，通过2G/3G/4G等方式上传到网络服务器或管理中心本地电脑，运维人员在电脑上查看相关数据和管理。从小规模的建筑光伏、金太阳工程等到大型荒漠电站以及各种形式的光伏电站，都存在数据显示过于零散和没有一个集中的平台集中观测、存储数据的问题，导致分析和控制上的不便和困难。电站的日常运行数据对于电站系统的管理、设备的维护、分析具有重要的数据参考价值。
在满足电力系统稳定等安全约束条件下，数据采集、无线传输、快速网络组网等预期要求，实现光伏电站“无人值班、少人值守”、远程集中监视控制、科学调度和管理、远程维护，全网络化信息交换，对光伏电站的运行情况进行统计分析对于光伏电站数据的需求。有效的数据整合与分析，历史数据报表管理，为电站工作开展和计划的基础决策依据，为电站达成提升管理水平的目标，做到“事件有人知，故障有人修”，实现高效监控、满足电力接入电网要求、合理调配、集中监控、电网分析、配网自动化及日常维护等进行统一管理智能化运维解决方案。
技术部署
光伏电站DTU运维远程联网监测，实现多个层次的监控，光伏电站监控，远程控制、远程诊断、数据上传。通过工业标准RS485接口和MODBUS协议及设备自定义协议，采集光伏发电站发电量、输出功率、逆变器功率。监控环境温度、风速、光照强度等参数。监控逆变器、温度传感器、功率质量测量仪等设备状态，支持多种逆变器、智能电表、温度、光照、风速等设备。监控逆变器参数：PN/SN/PV输入电压，PV输入电流，交流输出电压，电流，频率，功率，逆变器温度，当天发电量，当年发电量，总发电量，减排和减煤等。监控环境传感器参数：光照，环境温度，风速，风向等多种传感器。监控智能电表参数：总功率，总无功功率，总有功发电量，总无功发电量，线电压，相电压，电流，频率，有功功率，无功功率，功率因数，谐波电压，谐波等电流。数传终端足大量设备的数据采集需要，以Modbus TCP协议、IEC104协议等网络协议传输数据到以太网管理平台。
平台服务器存储数据包括档案数据、实时数据、历史数据可存储，分析当地的日照幅度、气温、风速风向等气象信息对各运行参数及运行状态进行监测、记录、存储或转发。监控管理中心通过应用终端(PC、手机、平板)能实时查看电站的运行状态、单元及阵列的运行情况、统计分析性能数据、故障诊断预警等。
方案优点
l组网传输方便，现场空旷，覆盖面积广，需要远距离传输问题，LoRa/DTU/NB-IoT多种传输方式可选。
l工业级DTU设计，户外应用，安装方便，支持宽温和高防护等级工业型特点；
l协议兼容性强，针对对不同数据需求，支持多种规约，数据支持转发；
l数据统计分析，满足电站对数据分析加工要求，可自由生成如表格、曲线图、直方图等展示；
l设各故障监测，电站环境指标、报警信息实时监测,有效分类管理,远程处理。
l预警提醒，越限、操作不当、通信故障、环境故障、设备安装故障等多种告警类型可对性能参数进行配置。
