太阳能光伏发电解决方案

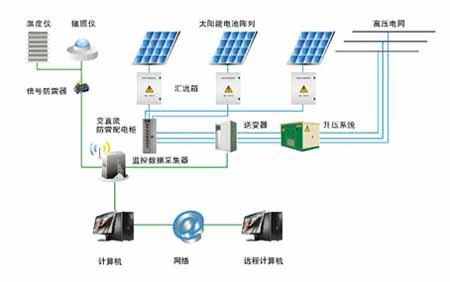

某光伏电站提供的太阳能光伏发电系统解决方案中，通过太阳能电池方阵发出直流电，到汇流监控箱的直流输出后汇流至直流配电柜，接入逆变器柜，然后经过交流低压配电柜及变压器升压系统后，组成完整的太阳能光伏发电系统，以实现电网的离网或并网运行。
系统性能特点：
智能化光伏汇流箱
1.满足室外安装，防护等级可达IP65
2.可接入6~24路的光伏阵列，配1000V直流熔丝
3.正负极具备防雷保护的光伏专用防雷器
4.带电流和电压的检测功能并有RS485通讯口
5.电压监测、故障报警、熔断器熔断报警，光伏阵列故障精确定位及进行远程诊断，并通过RS485通讯接口将数据上传
交直流配电柜
直流配电柜提供直流输入输出接口，将汇流箱输入的直流电源接入逆变器柜，或直接供给其他直流负载，交流配电柜提供逆变器柜并网接口，还用来实现电网升压。
逆变器柜
主要用来将直流电源转化为交流电源的设备，包含逆变桥、逻辑控制、滤波、直流和交流侧保护单元组成。
箱式变电站
包含有低压配电单元，变压器单元和高压配电单元，以实现跟上级电网的并网或离网供电。
智能化监控系统
该智能监控系统具有高可靠性系统网络结构，支持网络冗余、设备冗余、服务器冗余等多种多重冗余方式；面向对象的设计思想及模块化的系统功能，系统功能可灵活组态；高效的大型实时/历史数据库；人机界面友好、支持多种语言在线切换；良好的开放性、易于和其他系统通讯。
