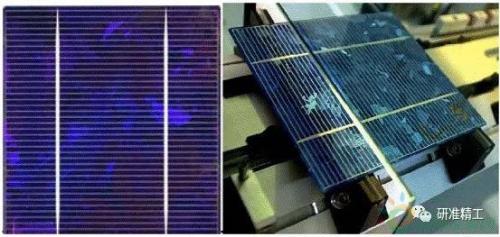

现在我们使用的只要能源还是石油，但是，大家都知道石油能源迟早有一天会用完的，石油是不可再生能源，消耗完了之后，我们的机器将怎么办，该使用什么能源呢?人类是会长期计划的，现在也涌现了许多新式的能源，例如太阳能、风能等等，例如我们现在使用的太阳能热水器、太阳能电池，各种各样的太阳能产品出现，那么太阳能电池片是怎么制造出现的呢?下文将会详解讲解一下。

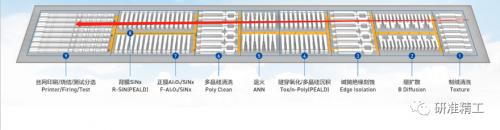

太阳能电池片的生产工艺流程分为硅片检测--表面制绒及酸洗--扩散制结--去磷硅玻璃--等离子刻蚀及酸洗--镀减反射膜--丝网印刷--快速烧结等。具体介绍如下:

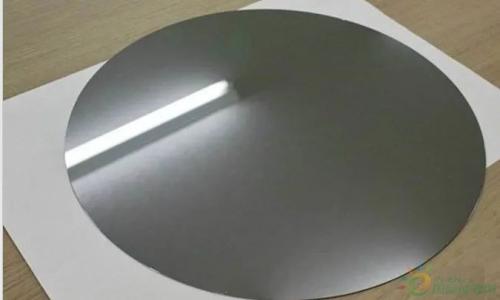

一、硅片检测。硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。在进行电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。

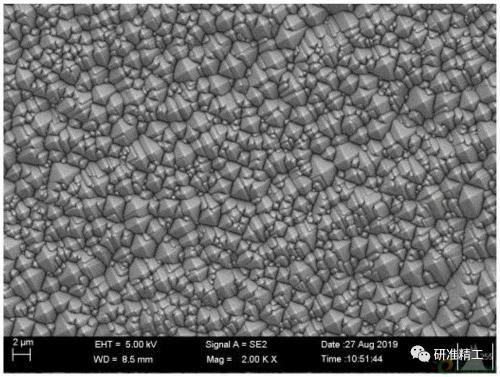

二、表面制绒。单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20~25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。
三、扩散制结。太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。扩散一般用三氯氧磷液态源作为扩散源。制造PN结是太阳电池生产最基本也是最关键的工序。因为正是PN结的形成，才使电子和空穴在流动后不再回到原处，这样就形成了电流，用导线将电流引出，就是直流电。
四、去磷硅玻璃。该工艺用于太阳能电池片生产制造过程中，通过化学腐蚀法也即把硅片放在氢氟酸溶液中浸泡，使其产生化学反应生成可溶性的络和物六氟硅酸，以去除扩散制结后在硅片表面形成的一层磷硅玻璃。氢氟酸能够溶解二氧化硅是因为氢氟酸与二氧化硅反应生成易挥发的四氟化硅气体。若氢氟酸过量，反应生成的四氟化硅会进一步与氢氟酸反应生成可溶性的铬和物六氟硅酸。
五、等离子刻蚀。由于在扩散过程中，即使采用背靠背扩散，硅片的所有表面包括边缘都将不可避免地扩散上磷。PN结的正面所收集到的光生电子会沿着边缘扩散有磷的区域流到PN结的背面，而造成短路。因此，必须对太阳能电池周边的掺杂硅进行刻蚀，以去除电池边缘的PN结。
通常采用等离子刻蚀技术完成这一工艺。等离子刻蚀是在低压状态下，反应气体CF4的母体分子在射频功率的激发下，产生电离并形成等离子体。等离子体是由带电的电子和离子组成，反应腔体中的气体在电子的撞击下，除了转变成离子外，还能吸收能量并形成大量的活性基团。活性反应基团由于扩散或者在电场作用下到达SiO2表面，在那里与被刻蚀材料表面发生化学反应，并形成挥发性的反应生成物脱离被刻蚀物质表面，被真空系统抽出腔体。
六、镀减反射膜。抛光硅表面的反射率为35%,为了减少表面反射,提高电池的转换效率,需要沉积一层氮化硅减反射膜。工业生产中常采用PECVD设备制备减反射膜。PECVD即等离子增强型化学气相沉积。它的技术原理是利用低温等离子体作能量源，样品置于低气压下辉光放电的阴极上，利用辉光放电使样品升温到预定的温度，然后通入适量的反应气体SiH4和NH3，气体经一系列化学反应和等离子体反应，在样品表面形成固态薄膜即氮化硅薄膜。
一般情况下，使用这种等离子增强型化学气相沉积的方法沉积的薄膜厚度在70nm左右。这样厚度的薄膜具有光学的功能性。利用薄膜干涉原理，可以使光的反射大为减少，电池的短路电流和输出就有很大增加，效率也有相当的提高。

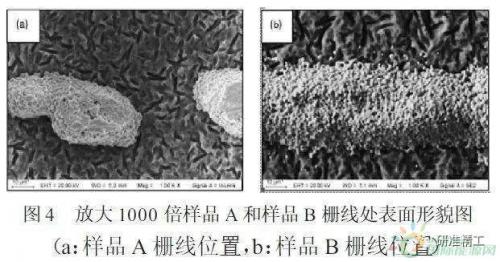

七、丝网印刷太阳电池经过制绒、扩散及PECVD等工序后，已经制成PN结，可以在光照下产生电流，为了将产生的电流导出，需要在电池表面上制作正、负两个电极。制造电极的方法很多，而丝网印刷是目前制作太阳电池电极最普遍的一种生产工艺。丝网印刷是采用压印的方式将预定的图形印刷在基板上，该设备由电池背面银铝浆印刷、电池背面铝浆印刷和电池正面银浆印刷三部分组成。
其工作原理为:利用丝网图形部分网孔透过浆料，用刮刀在丝网的浆料部位施加一定压力，同时朝丝网另一端移动。油墨在移动中被刮刀从图形部分的网孔中挤压到基片上。由于浆料的粘性作用使印迹固着在一定范围内，印刷中刮板始终与丝网印版和基片呈线性接触，接触线随刮刀移动而移动，从而完成印刷行程。
八、快速烧结经过丝网印刷后的硅片，不能直接使用，需经烧结炉快速烧结，将有机树脂粘合剂燃烧掉，剩下几乎纯粹的、由于玻璃质作用而密合在硅片上的银电极。烧结炉分为预烧结、烧结、降温冷却三个阶段。预烧结阶段目的是使浆料中的高分子粘合剂分解、燃烧掉，此阶段温度慢慢上升;烧结阶段中烧结体内完成各种物理化学反应，形成电阻膜结构，使其真正具有电阻特性，该阶段温度达到峰值;降温冷却阶段，玻璃冷却硬化并凝固，使电阻膜结构固定地粘附于基片上。
九、外围设备在电池片生产过程中，还需要供电、动力、给水、排水、暖通、真空等外围设施。消防和环保设备对于保证安全和持续发展也显得尤为重要。考虑到特殊气体如硅烷的安全因素，还需要单独设置一个特气间，以绝对保证生产安全。另外，硅烷燃烧塔、污水处理站等也是电池片生产的必备设施。
经过上面，相信大家都知道太阳能电池片的生产工艺流程具体步骤了，看完上面的太阳能电池片的生产工艺流程，大家可能会觉得很复杂，这个工艺流程很复杂，但是大家也要知道，哪一项科技工艺流程不是复杂的，相信过好几年后，这个工艺的步骤会减少几步，因为科技是不断进步的，做这个太阳能电池片最关键的还是耐心加耐心。
