托江西人老刘的福，“有钱，就是这么任性”已经成为人们耳熟能详的流行词汇。这位“神一般存在”的老刘，在明知被骗的情况下仍旧坚持向骗子汇出54万巨款，他那离奇的态度和心理也是令人们瞠目结舌：被骗到7万的时候就已经发现被骗，但觉得公安局可能不会管，就决定赌一把，继续让骗子骗，看看究竟能骗自己多少钱。老刘这种心理反映出的社会问题暂且不说，今天逆变器小刘和大家说一下被业内调侃成“有钱就是任性”的土豪光伏逆变器，看看土豪们的顶级配置。

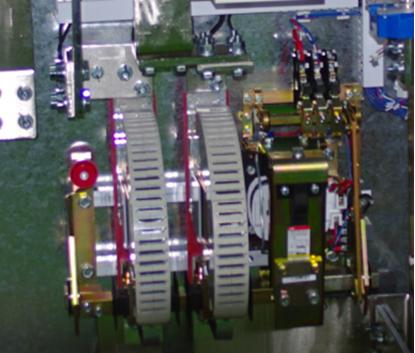

1、这个叫直流拍合式接触器，只有ABB公司才有。并且在原厂加工，采用磁吹灭弧系统设计，有超强灭弧能力，通断电流达4000ADC，电压达1500VDC，特别适用于严酷条件下仍要求产品拥有高性能表现的工业应用场合，不过价格特别昂贵，一个1000V1200A2级的接触器，价格是1.8万左右。
它最关键的性能是能够IGBT，母线电容等器件出现短路等紧急情况下，在大电流时断开直流端，保护人身、组件、设备安全。

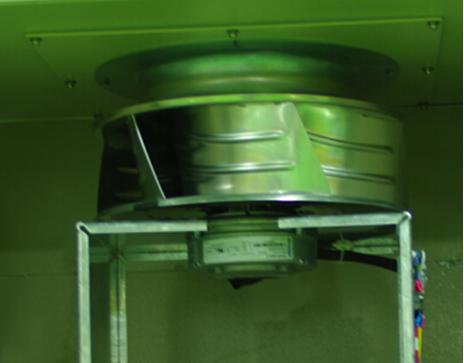

2、这个叫EC离心散热风机，EBM公司生产的。散热风机有3种，交流AC风机，直流AC风机，和调速EC风机。交流AC输入，风机内部集成变频器，外部接入一个PWM信号就可以实现无极调速内置智能控制模块的直流无刷式免维护型电机，自带RS485输出接口、0-10V传感器输出接口、4-20mA调速开关输出接口、报警装置输出接口及主从信号输出接口。该产品具有高智能、高节能、高效率、寿命长、振动小、噪声低以及可连续不间断工作等特点。
这种风机最大的特点就是变频调速功能，根据光伏系统发电特性，它每天比不调速的风机少转30%，所以它消耗的电量要比别的风机少35%，一台500KW的逆变器，一年可节省500度电。比别的风机少转30%，再加上高质量的轴承，使用寿命也是不调速的风机2倍以上。

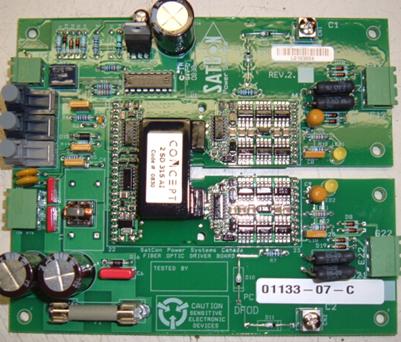

3、Concept驱动器，光纤传输。
瑞士CT-Concept是全球大、中功率IGT驱动器技术与市场的龙头企业，经过二十多年的创业，逐渐占据着超过全球80%的市场份额。CT-Concept推出了一系列精湛的IGBT驱动器，技术高端、功能卓越、质量上乘、性价比理想，满足客户最细致严苛的要求。尤其是SCALE系列IGBT驱动器，采用独创的SCALE专用集成电路芯片组，为全球驱动器市场树立了权威的行业标准。
这种驱动板最大的特点是采用磁隔离技术和光纤传输方案，通常的隔离方式有光隔离和磁隔离，光耦隔离方式由于隔离电压相对较低，存在传输延迟、老化和可靠性等方面的问题。而采用脉冲变压器隔离方式(磁隔离)可以实现相对较高的隔离电压，而且变压器的可靠性高，传输延迟小，可以实现较高的开关频率，而且不存在老化问题。
采用光纤传输，可以完全避免从信号产生器到驱动板之间的电气干扰。

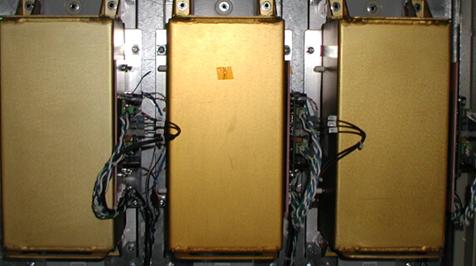

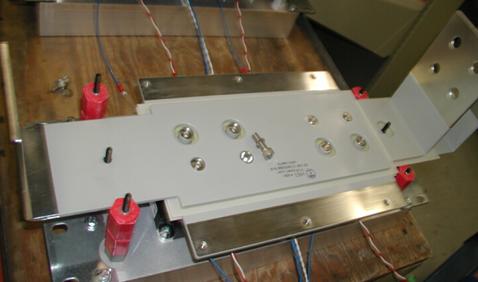

4、叠层母排和直流母线薄膜电容完美结合
粉末喷涂式母排采用耐老化，耐腐蚀的高性能绝缘粉末，具有平滑光亮的外观及优越的产品电性能。定制的电容和IGBT的直流距离不超过10mm。
局部放电是由正负极之间的气隙造成的，所以在尽量减少气隙，方法有两个：1、母排和绝缘片之间的粘合越紧密越好，不留下任何气隙，2、母排和绝缘片之间要非常干净，不能有任何灰尘和脏污。
杂散电感会产生尖峰电压，尖峰电压越高，对IGBT的损伤就越大，系统的损耗也越大。减少杂散电感常用的方法有三个：1是电流正极和负极之间的距离尽可能短，2是电流正极和负极方向尽可能上下叠加，3是电容到IGBT之间的距离尽可能短。

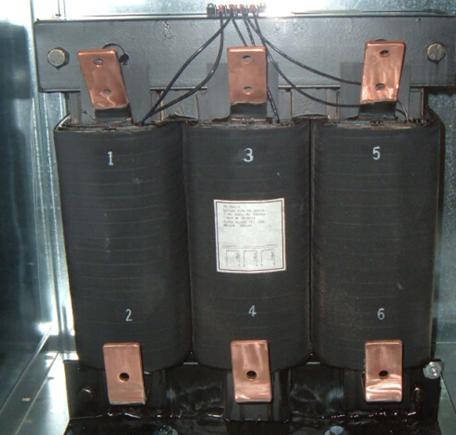

5、ClassH级别的电抗器
导磁材料采用厚度为0.23mm的损耗极低的取向硅钢片金，硅钢片越薄，铁损越少。使用极薄的硅钢片，使得高频损耗在铁心上的损耗降到了最低点。
导电材料采用优质的电磁线外包双层0.05mm的Nomex,使导线不但具有极低的电阻率，同时其耐温等级也提高到了220C。
绝缘材料采用采用Dupond(杜邦)公司优质的芳香烃型Nomex纸，玻璃丝压制的绝缘板材。
