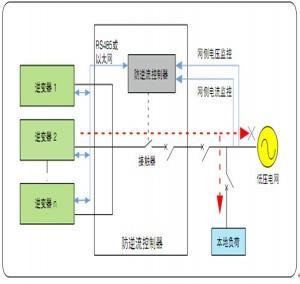

针对低压配电网侧的光伏并网发电系统，一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前，电网公司通常要求光伏并网系统为不可逆流发电系统，即光伏并网系统所发的电由本地负荷消耗，多余的电不允许通过低压配电变压器向上级电网逆向送电。系统配置防逆流控制器，通过实时监测配电变压器低压出口侧的电压、电流信号来调节系统的发电功率，从而达到光伏并网系统的防逆流功能。国内金太阳项目，许多都是公司、单位的屋顶、园区的项目，基本上都是分布式并网型光伏发电系统，按要求必须配置防逆流设施。
光伏发电系统中的防逆流关键是并网点如何选择。如果并在低压侧400V，如果光伏电站白天发的电远远小于负荷，则不必安装防逆流装置。只有当大于负荷是才会逆流，一般两种情况：1流向同级的其它负荷，2流向上一级变压器，这是会对变压器造成冲击，造成事故(如：停电事故等)，此时，从技术风险角度考虑则要加防逆流，防止进入上级电网故，光伏电站的容量一般不超过为负荷20%。
低压并网系统发电一般为内耗型，发电功率在低压系统中由负荷消耗了。对于具有防逆流装置的发电系统，理想状态下，并网点的电网电压和电流不会随内部负载的增减而变化，因为负载变化时发电功率也随之调节，系统内部是平衡的，不会对外部有影响。对于实际情况，因控制器调节是有时间的，当负载变化时短时间内并网点会有功率变化，但这个变化会很小，因为负载变化时，发电功率也会变化，因发电功率是随负载的变化而变化的，发电功率的变化抵消了负载变化对电网的冲击，因此在控制器进行功率调节需对逆变器开关机时，负载功率和逆变器功率的矢量和变化不大，低压电网容量完全可以承受此变化，不会造成低压电网电压和电流的突变。
简单的防逆流，就是加装逆功率继电器，监视并网点的功率，当出现逆功率时，就切断光伏逆变器发电回路，要恢复光伏逆变器的发电，只能是人工干预。这种防逆流方式会造成光伏发电系统的极大浪费。
