BIPV光电幕墙是一种美观新颖的建筑墙体装饰方法，将光伏发电、建筑美学、建筑功能、建筑节能和建筑结构等因素有机结合，是现代主义建筑及新时代的显著特征。
BIPV建材可以根据不同的应用场景设计不同的安装方式，使光伏建材与建筑融为一体，既能保证建筑安全，又能符合建筑美观。
安装形式从类别上可分为：点式结构、明框结构、隐框结构、半隐框结构，下面咱们分别来看看

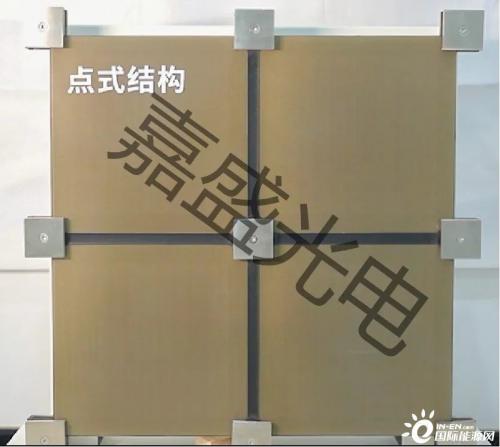

点式结构建筑
点式结构：由面板、点支撑装置和支撑结构组成，从内部看有明显的，金属构件，支撑主龙骨为碳钢或不锈钢；面板尺寸多为1200mm*2000mm，设计要求最低可承受1kPa的风荷载；固定爪件分为浮头、沉头或梅花夹式，安装形式多样，可满足不同建筑结构和装饰效果的需要。
优点：吸点式结构具有视觉效果通透的特点，构件加工精巧，是精美的金属构件与光电幕墙装饰艺术的完美融合。

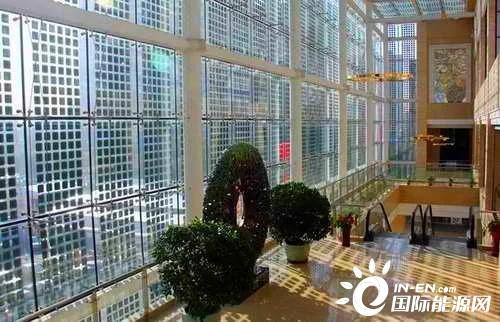

电谷广场*商务会议中心
安装时间：2007年
安装地点：河北保定
安装容量：450 KW
装机面积：7500㎡
节能效果：建筑一共安装了450kW晶硅发电玻璃，年均发电量39.74万千瓦时。每年可节约标准煤139吨，可减少二氧化碳排放396吨。

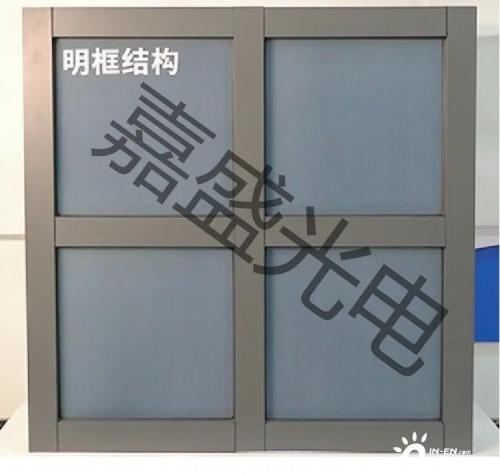

明框结构建筑
明框结构：BIPV镶嵌在铝框内，形成四边有铝框的幕墙构件；幕墙构件镶嵌在横梁与立柱上，形成横梁立柱外露，铝框分格明显的立面，主龙骨可采用碳钢或铝合金型材，外装饰扣盖多为铝合金造型。
优点：明框结构是最传统的安装形式，工作性能可靠，应用范围广泛，更易满足施工要求，是为展现建筑阳刚之美时常用的表现形式。
光伏声屏障
安装时间：2011年
安装地点：河北保定
安装容量：90 KW
装机面积：1100㎡
设计特点：光伏+交通的示范应用。琉璃空明系列产品与传统声屏障进行结合，既能隔音降噪、美化城市环境，还能输出清洁能源。

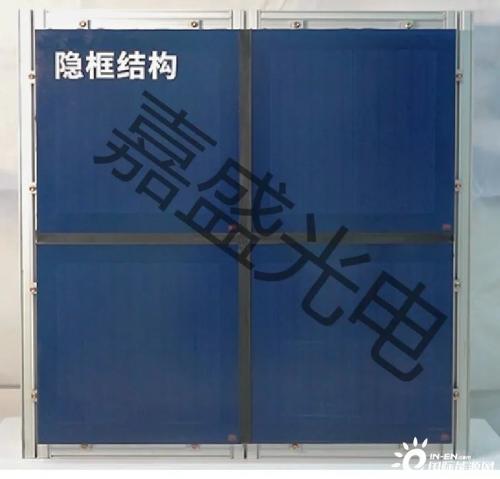

隐框结构建筑
隐框结构：BIPV用硅酮结构密封胶固定在副框上，副框再用机械夹持的方法固定到主框格上，硅酮结构密封胶尺寸常为6*12mm或8*16mm，厚度不宜超过12mm，立柱看面宽度不宜小于70mm；BIPV缝隙采用耐候密封胶填满，防水密闭性强，从外部看不到明显的铝边框，表面平整。
优点：隐框结构还具有极佳的抗震性能，是注重设计感与美观的安装方式。

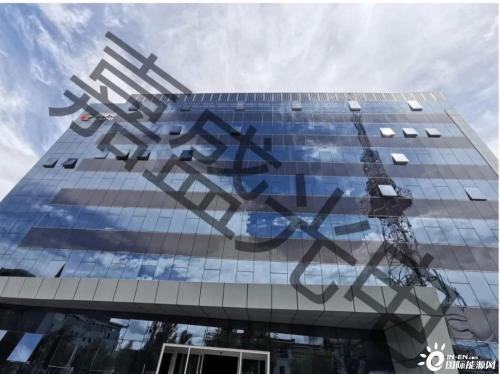

国电投集团青海办公大楼
安装时间：2018年
安装地点：青海海南州
安装容量：575 KW
装机面积：3700㎡
设计特点：光伏建材在该项目的屋顶、立面、停车棚和围墙等多个区域得到了综合性的立体化应用，满足建筑整体设计和审美要求同时，解决了管理中心建筑的大部分能源需求。对展示清洁能源多元化应用、引领当地能源结构调整具有积极示范意义。

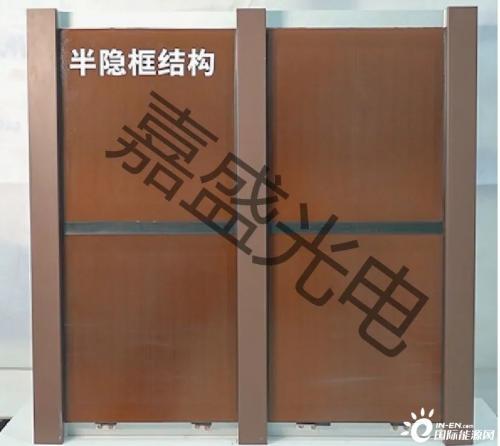

半隐框结构建筑
半隐框安装：半隐框结构分为，竖明横隐与竖隐横明两种形式。均为一对应边用硅酮结构胶粘接成BIPV装配组件，而另一对应边采用铝合金镶嵌槽装配的方法。立柱材料可采用铝合金或碳钢等。
优点：兼顾明框与隐框的特点，既满足造型需求，也能降低光照遮挡，应用范围广，效果优越。
安徽合肥贡街写字楼项目
安装时间：2020年
安装地点：安徽合肥
安装容量：140 KW
装机面积：1400㎡
节能效果：建筑一共安装了140kW晶硅光伏建材，年发电量可达7万度，相当于减排二氧化碳69.8吨，节约标准煤28吨，减排粉尘19.04吨、二氧化硫2.1吨。
