浙江紧水滩混合式抽水蓄能电站关键设备设计联络会圆满召开!

025年07月09日，紧水滩混合式抽水蓄能电站卷扬式启闭机设备第一次设计联络会在浙江丽水顺利召开。

会议概况

参加会议的有业主单位及代表：浙江紧水滩抽水蓄能有限公司、国网紧水滩水力发电厂、国网浙江电科院，设计单位：中国电建集团华东勘测设计研究院有限公司，监理单位：中国电建集团昆明勘测设计研究院有限公司，监造单位：浙江新华工程咨询有限公司，施工单位：中国水利水电第十二工程局有限公司，制造单位：郑州水工机械有限公司等单位代表。

会议审核了卷扬式启闭机设备总体设计方案，同时介绍了设计、制造及检验标准，项目实施计划与组织机构，以及设备制造的主要工艺；此外，还讨论了卷扬式启闭机制造进度计划和一联会设计图纸，讨论确定了主要外购及外协件品牌，并明确了主要装置的接口及控制逻辑，为后续项目工作奠定了良好的基础。此次设联会的召开，进一步增强了参建各方的沟通与协作，明确了各自的职责和任务，确保项目有序推进。

设备介绍

一、上库进/出水口拦污栅单向门机设备

装设地点及用途：上库进/出水口拦污栅2×400kN单向门式启闭机布置在194.00高程的检修平台上，用于上库进/出水口拦污栅的启闭操作。

设备构成和工作原理：2×400kN单向门式启闭机主要由起升机构、行走机构、大限位装置、大车供电装置、门架、梯子平台栏杆、电气设备、轨道装置等组成。

二、上库进出水口事故闸门固定卷扬式启闭机

设备装设地点及用途：上库进出水口事故闸门2×4500kN/2×2800kN固定卷扬式启闭机及现地电气控制柜共1台，布置在上库进出水口事故闸门启闭机房内，用于上库进/出水口事故闸门的启闭操作。

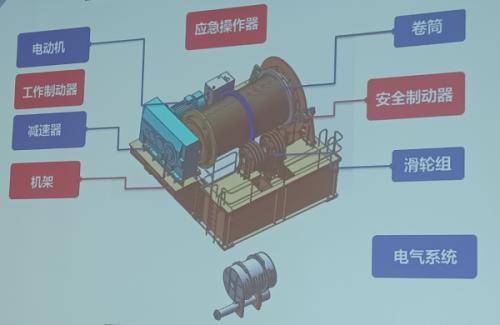

设备构成和工作原理：该固定卷扬式启闭机为双吊点，由2套卷扬系统组成，采用电气同步。每套卷扬系统由1台变频电动机通过带制动盘的联轴器与减速器高速轴连接，减速器低速轴上装有卷筒联轴器，与卷筒连接。卷筒上钢丝绳通过动、定滑轮和平衡滑轮实现吊具的升降。

三、尾水事故闸门固定卷扬式启闭机

设备装设地点及用途：尾水事故闸门固定卷扬式启闭机及现地电气控制柜共3台，布置在尾闸洞EL142.00m高程的排架上，用于尾水事故闸门的启闭操作。

设备构成和工作原理：4500kN/2500kN固定卷扬式启闭机为单吊点，由1套卷扬系统组成。卷扬系统由1台变频电动机通过带制动盘的联轴器与减速器高速轴连接，减速器低速轴上装有卷筒联轴器，与卷筒连接。卷筒上钢丝绳通过动、定滑轮和平衡滑轮实现吊具的升降。

四、下库进/出口双向门机

设备装设地点及用途：下库进/出水口拦污栅及检修闸门2×400kN双向门式启闭机布置在113.00高程的检修平台上，用于下库进/出水口拦污栅及检修闸门的启闭操作。

设备构成和工作原理：2×400kN双向门式启闭机主要由小车、行走机构、大限位装置、大车供电装置、门架、梯子平台栏杆、电气设备、轨道装置等组成。

项目概况

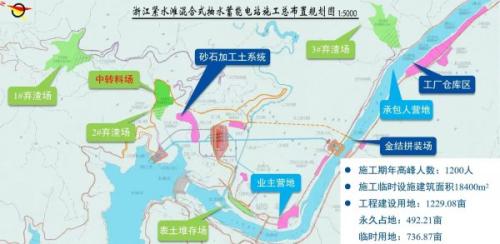

据悉，紧水滩抽水蓄能电站是《抽水蓄能中长期发展规划（2021-2035年）》“十四五”重点实施项目、浙江省“千项万亿”工程，该项目位于浙江省丽水市云和县紧水滩镇境内，预计于2028年投产。

电站建成后，将成为全国首个全数字化中型抽水蓄能电站、三站联合调度梯级电站、高边坡和大规模半地下厂房的电站，以及首个低水头超大距高比和超大水头变幅比的电站。电站将承担浙江电网调峰、填谷、储能、调频、调相和备用等任务，对促进地区清洁能源消纳、助力电网削峰填谷、提升电网安全稳定运行能力起到重要作用。
