根据安规要求，并网逆变器必须要在规定的电网电压范围内工作，并能实时检测且与电网电压同步，若该电压值超出安规要求范围，逆变器必须跳脱，以停止工作，来确保设备和操作人员安全。
故障分析一

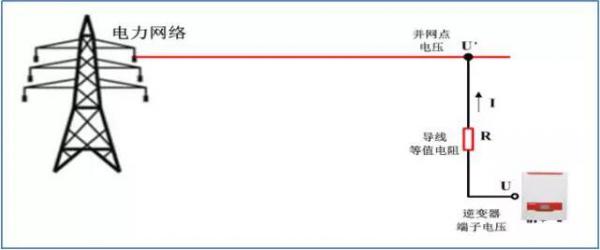

逆变器至电网并网点之间的线缆过细、过长、存在缠绕或者线缆材质不合格，导致逆变器AC端子侧的电压抬升(∆U增大)，超过逆变器安规设定的并网电压范围，逆变器显示电网过压；
解决措施：
1.选择合适规格线径的交流电缆并网，减少线损(请参考线缆选型表)；
2.选择就近点并网，缩短逆变器到并网点的距离，减少线损；
故障分析二

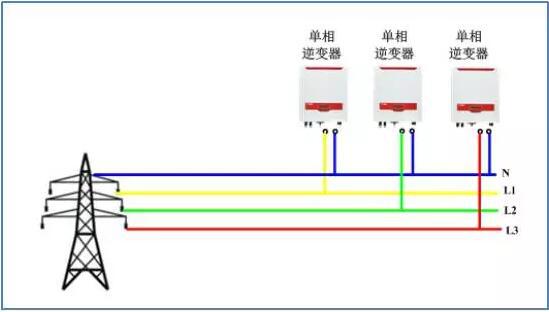

多台单相逆变器接同一条火线，引起电网的电压不平衡，导致电网电压抬升，逆变器显示过压。
解决措施：选择多点并网，将多台逆变器分摊到电网的三相上。
故障分析三
同一台区光伏系统的装机容量过大，并网电站过多，引起电网负载消纳能力不足，导致电网电压抬升，报过压。
解决措施：经业主同意，可采用逆变器过压降载方式，防止逆变器脱网。
逆变器交流线缆选用

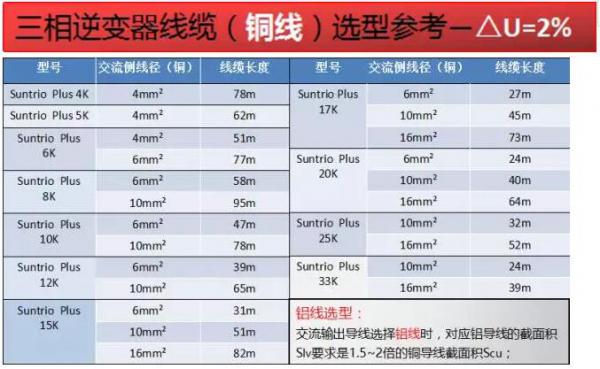

线径原则：逆变器至并网点之间的交流线损不超过逆变器输出电压的2%；交流线缆一般选用YJV型电缆；
在工程应用过程中可以采用经验公式：△U=(I*L*2)/(r*S)
△U电缆压降(V)
I：电缆需要承受最大电流(A)
L：电缆铺设的长度/m
S：电缆的截面积/mm²
r：导体电导率-m/(Ω*mm²)，r铜=57，r铝=34
铝线选型：交流输出导线选择铝线时，对应铝导线的截面积Slv要求是1.5~2倍的铜导线截面积Scu；
