双面电池光伏组件是一种正反面均可接受光照，并能产生电流及电压的器件。相比单面组件，采用双面电池技术的双面光伏组件可通过背面发电，其总发电量可实现大幅度提升，获取更多增益。
传统单面电池组件的I-V测试是根据IEC60904系列标准，在标准测试条件(STC：辐照度=1000W/㎡，电池片温度=25℃，AM=1.5)下进行测试。然而，由于其双面发电的特性，在测试其正反两面的输出功率时颇有难度，且目前国际上尚未发布统一的标准测试方法。因此，如何准确标定双面电池组件的功率成了亟待解决的难题，一方面是因为买卖双方在功率标定上存在较大分歧，严重制约了该产品的商业化路线;另一方面，双面组件功率的最终标称取值将直接影响到终端电站的系统设计。
为了解决这一难题，规范双面光伏组件的测试方法和功率标定，近日，TÜV北德、国家光伏检测中心和中来光电三方强强联手在无锡举办了“双面电池组件测试方法研讨会”。通过长时间户外测试及实验室研究验证以及收集汇整的大量一手数据，经过多方研讨，初步确认了双面电池组件I-V测试方法，包括测试条件，测试方法&流程，组件铭牌标称要求，测试报告等内容。同时，针对不同背景的安装场地，也提出了相应的规范推荐值。
背面反射率R推荐值为10%，换算成STC条件，代表正面辐照强度1000W/m2,则背面为100 W/m2。
双面因子Bifaciality(BiFi)定义：
BiFi= Iscrear/Iscfront
BiFi —双面因子，评价组件背面相对于正面的发电能力，一般用百分数表示
Iscfront — STC条件下组件背面有效遮挡，正面测得的短路电流值
Iscrear — STC条件下组件正面有效遮挡，背面测得的短路电流值

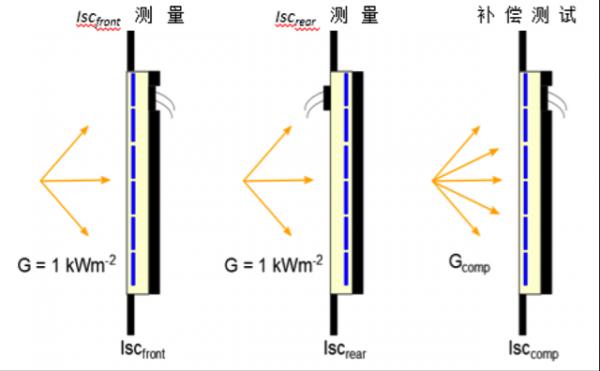

在按照推荐测试方案进行测试后，可以计算出反射补偿电流Isccomp和反射补偿辐照度Gcomp。
Isccomp=Iscfront +R*Iscrear=Iscfront+0.1*BiFi*Iscfront=(1+0.1*BiFi)*Iscfront
调整太阳光模拟器使辐照强度满足双面光伏组件的的辐照度Gcomp,在辐照强度Gcomp,温度25℃下，测试双面光伏组件的光伏I-V特性。
本测试方法有如下特点：
1.针对组件在(1)第三方实验室的一级标准板标定方法，(2)工厂生产过程中的二级标准板标定方法，采用各自相匹配的测试要求，不但保证了(1)一级标准板的精准度，同时保证了在实际量产有效使用前提下(2)二级标准板的生产效率。
2.该测试体现了例如双面因子Bifaciality、背面反射率R、测试条件、补偿辐照度、电性能参数、测试不确定度等多项测试信息，规范化要求了测试报告及铭牌标称，更为全面地呈现了细项，更具参考价值。
3.基于不同安装背景，该方案对不同背面反射率R做出了相应规定。
该测试方案是基于相关IEC标准及大量验证数据提出的，旨在成为如何精准标定双面电池组件功率的有效解决方案之一。
