部分工商业屋顶在安装分布式光伏后，会存在用电户功率因数降低，造成项目电费单出现力调电费的罚款的情况，导致工商业的企业主或投资商的利益受损。那造成这种现象的主要原因是什么呢？又该如何解决这种被罚款的问题呢？

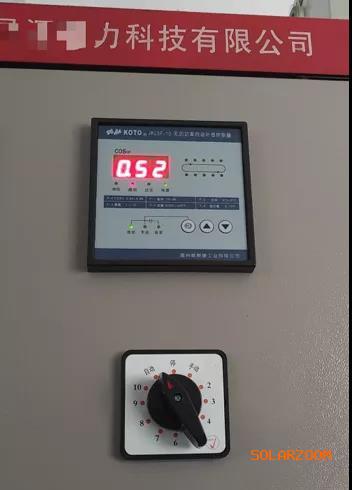

某项目安装光伏后因功率因素下降，某月被罚款1.0805万元
一
功率因素下降的原因分析
目前主流的光伏并网方式有两种，如下图所示。

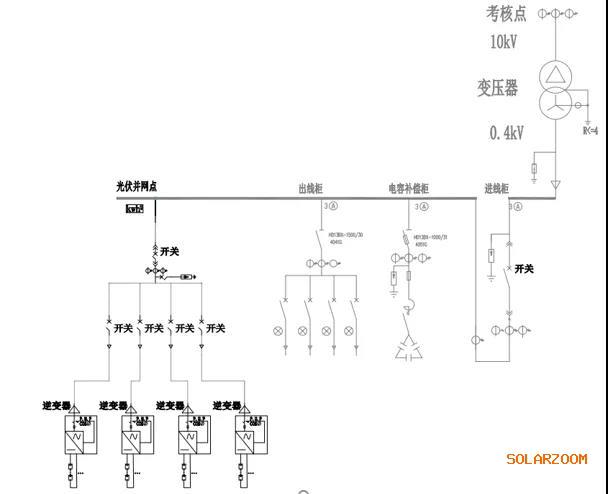

并网方式一：并网点接入原出线柜或拼接原低压母排
并网方式二：并网点在电容柜采样CT前
并网方式一(自发自用状态)：正常逆变器只产生有功功率，导致负载从电网获得有功减少，相应电容柜控制器采样电流减小，电容柜投入不足，造成功率因数降低。假设负荷400kW，光伏并网功率100kW，电容柜自动由160kVar降低到120kVar，就会导致考核点功率因数低于0.9。

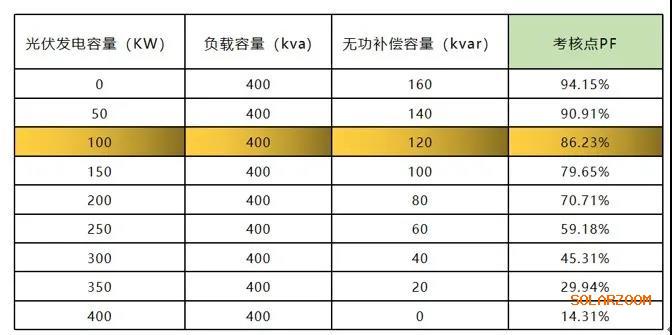

数据记录表
并网方式二(自发自用状态)：电气系统上，相对于负载和无功补偿系统而言，默认两路电源合并成一路电源。首先，并网方式二的成本较高，线缆、辅材和施工改造成本对比并网方式一增加约3.5万元，安装商显然不愿意采用；此外，并网方式二下依然无法解决功率因数降低的问题，分析如下：
当负荷的有功部分由光伏提供时，虽然电容柜补偿功率因数到0.92，但是其余无功由电网提供，而此时电网提供有功功率很小，此时电力公司考核点的功率因数非常低。
以上两种并网方式，全额上网情况下，需要提供功率因数接近于-1的有功电能。此时变压器相当于感性负载，同样需要补充容性无功从而提高功率因数，而实际情况是因电容柜投切错乱，上网功率因数高于-0.9，仍然可能存在被罚款的情况。
二
解决方案：
无功功率补偿，简称无功补偿。在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少线路的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统的资源浪费，降低电网的可利用率。
1、装置介绍

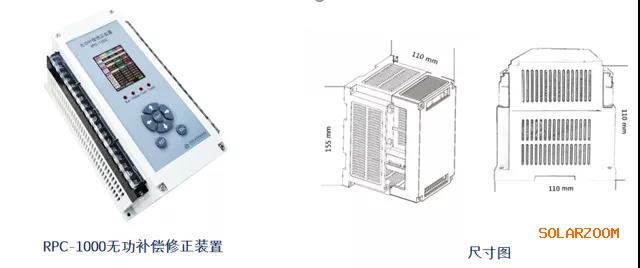

l无功补偿修正装置(RPC-1000)

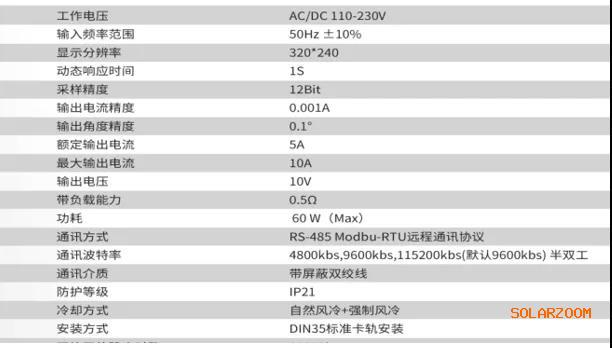

l规格参数：

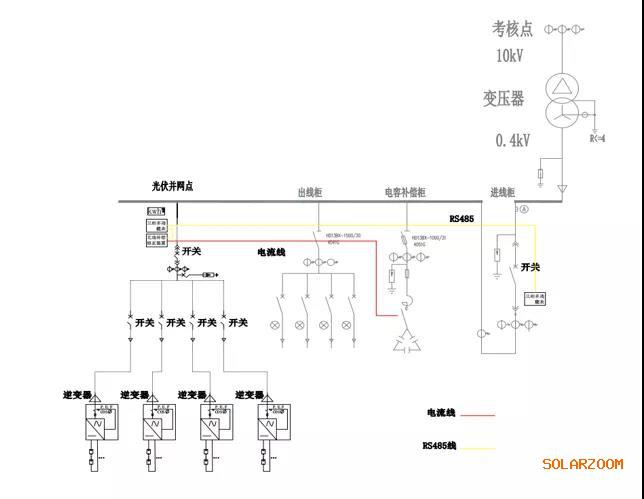

英臻解决方案一---并网点在无功补偿柜采样点后

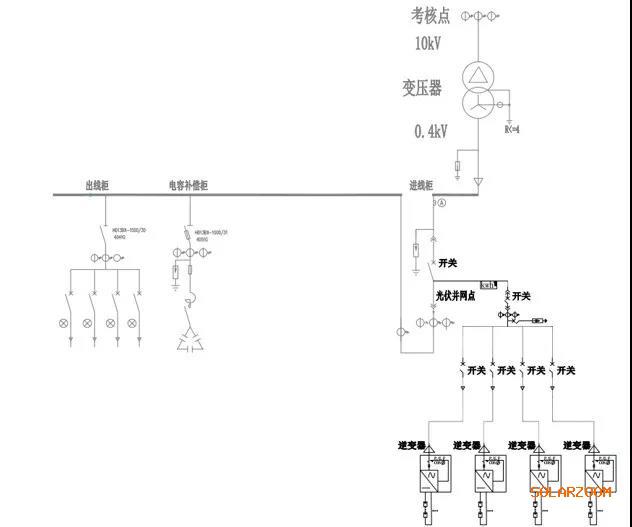

英臻解决方案二---并网点在无功补偿柜采样点前
工作原理
通过新增多功能电表，采集并网点信息和低压总进线电压、电流和向量角，通过RS485线将数据传输至RPC-1000无功补偿修正装置(以下简称补偿修正装置)。补偿装置收集到电表信息后，中央主控单元快速进行逻辑和数值计算。补偿装置内置标准电流源，可通过MCU控制电流源输出计算后的电流，电流信号稳定可靠。电流通过4平方的专用线缆，并接至原电容柜控制器。通过矫正无功补偿柜控制器的采样，使得电容柜能够准确投切，从而保证整个系统的功率因数不降低。为了让用户有更好的体验，本系统支持将数据上传至SOLARMAN能源管理平台。提供可视化的用能管理，提高用能效率。
方案优点
★三相功率源输出电流幅值及相位稳定可靠；
★无需对一次设备进行改造，降低设备和人工成本；
★输出接线简单，提供并接端子和CT短路接线夹，施工时长约30-60分钟，全程无需停电；
★当光伏系统不发电，系统休眠待机，降低能源消耗(而SVG自身耗电大)；
★通过RS485采集发电数据，支持多点并网系统，无惧并网点与原配电室距离；
★系统具备信息上传功能，配合SOLARMAN能源平台，实时了解企业用电情况
三
案例分享

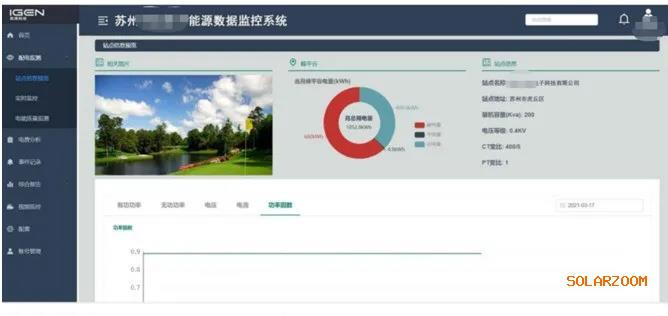

平台显示修正后数据
该项目位于苏州虎丘，由于产能不稳定导致用电负荷不稳定，在节假日还存在光伏发电倒送电到电网的情况。由于现场无功补偿柜不能够准确投切，该企业每月被罚款3000~7000元不等，影响业主收益。针对上述情况，英臻科技工作人员来到现场收集资料，经过踏勘后出具了现场不断电整改方案。通过加装无功补偿修正装置，关口表功率因数数据就达到了0.91。后期持续跟踪90天，设备运行平稳，功率因数稳定，有效解决了该企业用电功率因数降低而被罚款的问题。
四认证情况

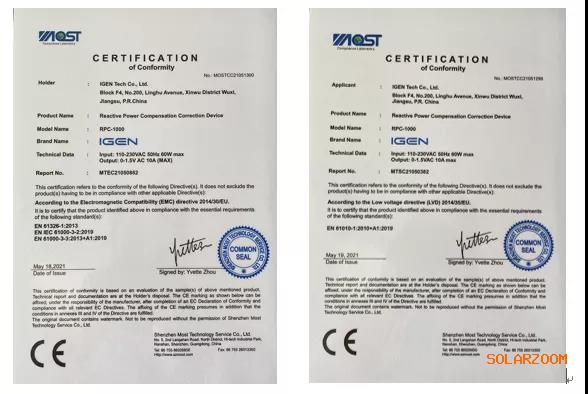

CE认证
