工商业光伏系统如何选型?

工商业光伏系统如何选型?

10月27日，国家能源局公示了2022年前三季度光伏发电装机情况。其中，工商业分布式光伏新增18GW，同比增长278%，在新增装机中占比36%，是占比最高的光伏发电项目分类。那么，广受大众关注的工商业光伏发电系统该如何选型呢?

古瑞瓦特梅州车轴厂工商业电站

01逆变器选型

根据项目所在地情况、占地面积大小等因素确定好所使用的组件型号、数量后，需要以组件的总发电量和组件的短路电流、开路电压等参数为选择依据，选用合适参数的逆变器。

功率选择：适当超配

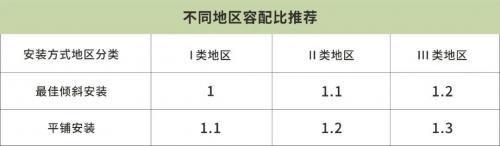

在实际的光伏发电过程中，由于建筑物遮挡、组件灰尘、不同天气的辐照度波动等多种因素的影响，光伏组件的实际发电量会少于标准发电量。此时，若逆变器的容量与组件发电量保持1:1适配，会使逆变器长期处于非满载运行的状态，降低逆变器利用率，造成发电收益的损失。因此，在选择逆变器的功率时，组件与逆变器的容配比范围应该在1.1-1.3之间。可参考下表;同时逆变器需具备超配能力。

Ⅰ类地区包括宁夏全省和青海省、甘肃省、内蒙古省的部分地区，年等效利用小时数大于1600小时;Ⅱ类地区包括北京、天津、黑龙江、吉林等年等效利用小时数在1400～1600小时之间的地区;Ⅲ类地区为Ⅰ、Ⅱ类之外的其他地区。

MPPT电流选择：适配大电流组件

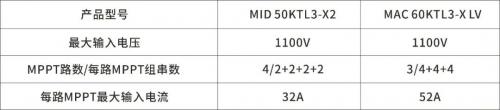

随着光伏组件技术的不断更新迭代，182mm和210mm的大电流高功率组件已成为主流。182组件的工作电流一般在13.1~13.9A之间，210组件的工作电流一般在17~18 A之间，双面组件的工作电流甚至能达到20A。因此，在选择逆变器时，需要注意每路MPPT可输入的最大电流是否能匹配组件的工作电流，尤其是210组件和双面组件。以古瑞瓦特的人气工商业机型MID 50KTL3-X2和MAC 60KTL3-X LV为例，两款机型均能完美适配大电流组件与双面组件，且拥有多路MPPT，适应多种复杂应用场景，为用户提供更灵活的组件选择方案。

例1：

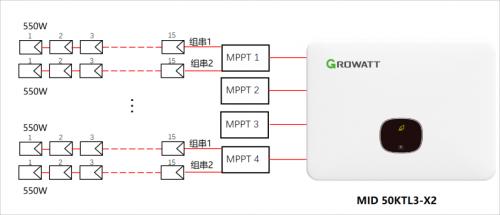

使用功率为550W，开路电压Voc为49.7V，短路电流Isc为13.95A，峰值功率电流Impp为13.12A的182组件：MID 50KTL3-X2共有4路MPPT，每路MPPT可接入两路组串，每路组串接入约15块组件，则接入组件的总功率=550W×4×2×15=66kW，与逆变器的容配比为66kW÷50kW=1.32。

例2：

使用功率为600W，开路电压为41.7V，短路电流为18.3A，峰值功率电流Impp为17.3A的210组件：MAC 60KTL3-X LV共有3路MPPT，每路MPPT接入2路组串，每路组串20块组件，则接入组件的总功率=600W×3×2×20=72kW，与逆变器的容配比=72kW/60kW=1.2。

02线缆选型

直流线缆：

一般选择光伏认证专用线缆，目前常用的是PV-F1*4mm²，线缆长度应尽可能短，减少线缆功率损耗。

交流线缆：

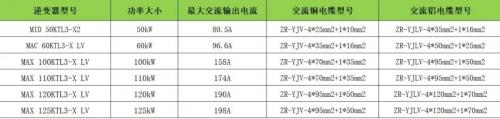

主要分为铜芯电缆和铝芯电缆，两者各有其优势。铜芯电缆电阻率低，延展性好，强度高。但铝芯电缆重量是铜芯电缆的40%，且重量单价低于铜芯电缆，无论是线缆成本还是运输、安装成本，铝芯电缆都比铜芯电缆价格低。用户根据实际需求选择线缆材质，再根据逆变器的最大输出电流，查询对应的线缆载流量来确定线缆型号。以古瑞瓦特的工商业逆变器为例，选型建议如下：

02通讯方式选型

在光伏电站的运行过程中，电站的发电量、用电量、送电量是许多电站持有人的主要关注点，关系到电站的发电收益以及运行状况。

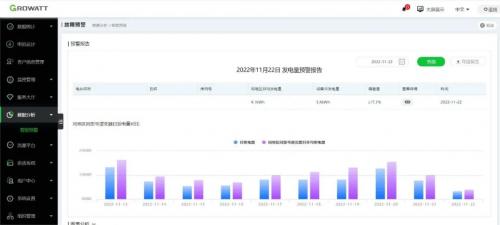

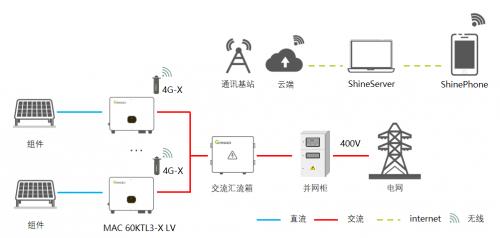

逆变器运行数据可以通过古瑞瓦特GPRS/4G无线数据采集器全天候不间断地上传至云端服务器，在OSS监控系统中清晰地呈现给用户。在一些需求场景下，也可以通过RS485有线通信，使用古瑞瓦特ShineMaster一对多数据采集器将数据上传至云端服务器。除数据监控外，OSS监控系统还可以对逆变器进行在线智能诊断运维，节省运维人力成本和时间成本，让逆变器的使用更加可靠省心。

04其他配件选型

除了最重要的光伏组件、逆变器和线缆以外，还需要根据实际应用需求配备光伏组件支架、PV连接头、交流汇流箱、并网柜等。

以上是工商业光伏选型时可参考的几个方面，在实际应用时，可根据需要参考并灵活运用。
