武汉花山居民小区100KW光伏发电项目解析

此系统由花山光伏发电公司承建，建设地址是位于湖北省武汉市花山镇的一个居民小区。

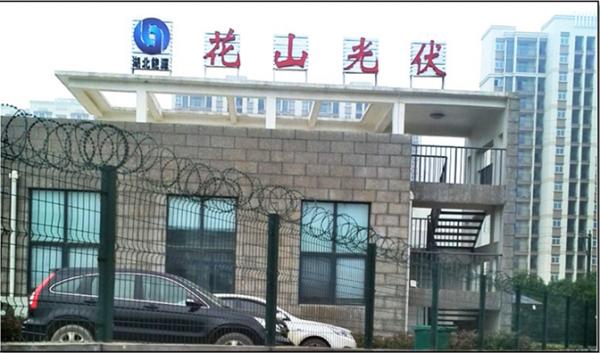

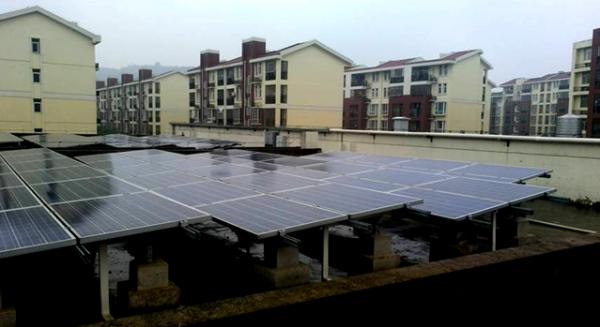

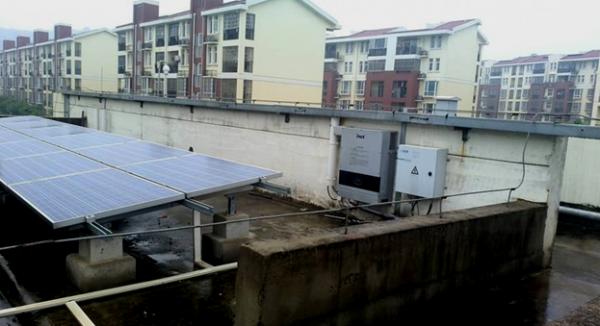

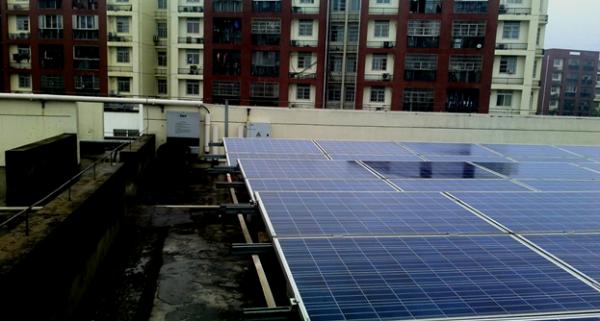

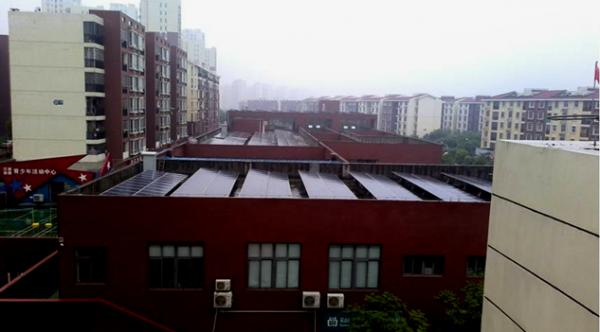

以下是小区安装实景图：

整个系统采用了广州某品牌的250Wp太阳能电池组件，整个系统共420块，逆变器则采用了英威腾型号为BG20KTR的光伏并网逆变器共5台

该逆变器参数如下：

该逆变器采取了双MPPT跟踪设计能更好的找到系统的最佳功率点。

启动电压：300V

最小工作电压:280V

MPPT的工作电压范围:320V-800V

每个MPPT可允许4路直流输入(在该系统中设计每路MPPT有两路直流接入)

每个MPPT最大输入电流：25A(该逆变器有两个MPPT共允许50A的直流输入)

MPPT效率:99.9%

最大直流输入功率：20800W

功率因数：-0.8—+0.8可调

谐波失真：<3%(额定功率)

冷却方式：智能风冷

运行的环境温度-25°C―+60°C(超过45°C制动降额)

防护等级：IP65

保护功能：直流绝缘监控，直流监控，接地故障监控，电网监控，孤岛保护，过压保护和短路保护等。

通讯方式：RS485(标配)，WiFi，以太网(选配)

安装方式：壁挂式(简单，省空间)

另外该逆变器还才采用了双DSP控制技术，两组独立的DSP芯片组使得机器本身的系统，无论是处理速度，数据采样，控制精度和稳定性都更快更高更稳定。

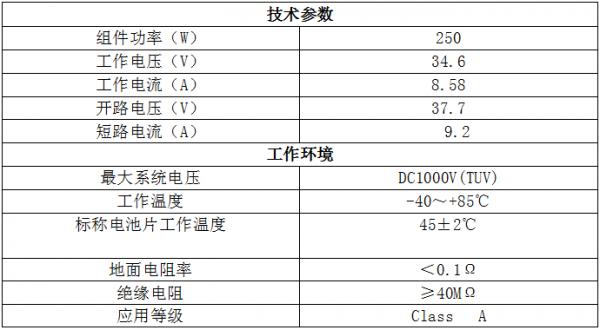

太阳能组件的参数如下：

技术5台逆变器总的输出功率是100kW，每台逆变器有4路输入，每路输入由21块太阳能板串联而成，总的输入电压为728V，每路输入电流8.58A，总的输入电流为34.32A。4路直流电源经过直流配电箱后输入逆变器，逆变器逆变成交流后进入交流配电箱，5路交流电经过交流配电箱汇流后并入公共电网。

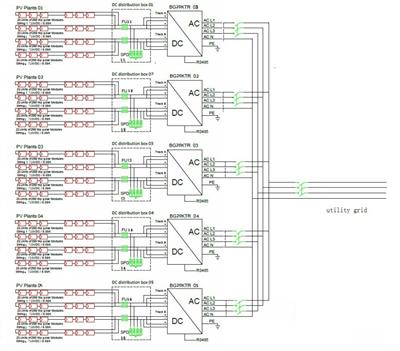

以下是小区的系统的电气接线图：

用户局域网监控模式

该光伏发电系统用户采用局域网监控模式，使用了英威腾iMarsWiFi100通讯选配件，将逆变器中的数据通过RS485通讯方式送至WiFi100通讯选配件，再转换为以太网有线或WiFi无线的方式输出，最后接入本地路由器。安装了英威腾iMarsWinExpert光伏系统监控软件的上位机监控电脑通过访问本的局域网，接入WiFi100通讯选配件的IP地址和端口号，即可记录显示该光伏系统的发电情况及逆变器的运行状况。

该套系统从2013年初安装运行至今，运行良好，逆变器电能转换效率最高时能够达到98.01%。不仅为小区提供了动力电源同时也减轻了电网的负荷，居民用电低谷时余电上网还可享受国家补贴。
