光伏电站的场地布局设计

光伏电站的场地布局设计

光伏电站场地布局设计是整个项目的灵魂,它影响着项目的投资成本,决定着项目后期施工、运营的便利性及项目整体效益,需要综合多方面考虑,确保效益最大化。

光伏电站的场地布局应根据场地现状、朝向和坡度等诸多因素决定,在电站设计时要具体问题具体分析,兼顾光伏发电所需的太阳能辐射、电缆长度和接入以及排水等因素做出综合性优化选择和设计。

光伏电站场地的设计原则:

01阵列间距

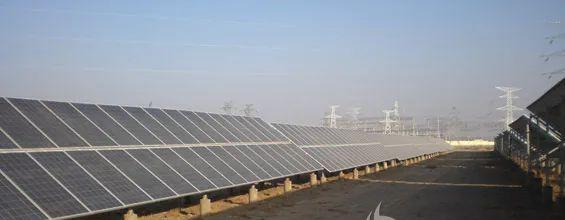

光伏电站场地布局首先要考虑的是遮阴问题。光伏发电阵列要尽量避免前方物体对光伏阵列产生遮阴影响(图1)。

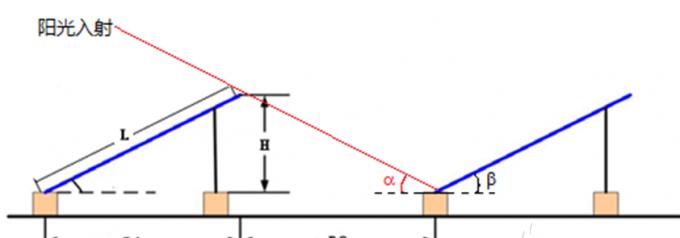

国标GB 50797明确要求光伏阵列在冬至日的早上9:00至下午3:00不能有遮阴现象。遮阴间距计算公式可以因此被简化成为:

02汇流箱、组串逆变器位置

汇流器和组串逆变器尽量靠近阵列和所连接组件。线路越短,线路电阻越小,系统效率越高(图3)。

03直流交流电缆

电缆之间尽量拉直线,减少线路距离及线缆投资费用,确保站内交直流总损耗小于5%。同时,线缆要做好防护,避免阳光暴晒和风吹雨淋,尽量采用地埋方式,埋深大于300mm。

04场内道路

场内主干道路需容许双向会车,路宽需大于6米。

05场内排水系统

对于降雨较多、容易产生积涝或洪水的地区,还要根据地势设计好场内排水沟渠系统(图4)。

实际上,光伏电站在场地布局设计时除了要考虑以上因素外,还要综合考虑阵列横向间距(膨胀间隙或走道),控制室,停车场,职工宿舍等生活设施以及场地围栏及大门等细节。更多精彩,敬请期待古瑞瓦特光伏技术话题分享。
