光伏电站的并网点、接入点、公共连接点的区别

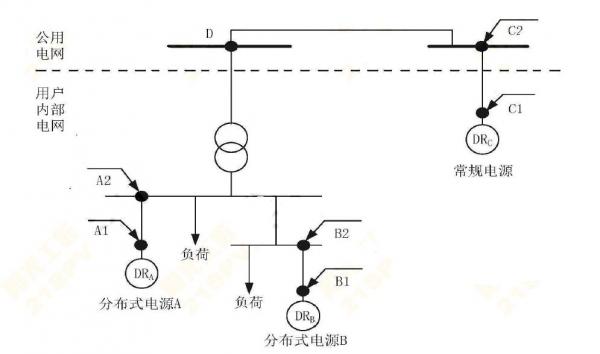

下图中，A1、A2、B1、B2、C1、C2、D分别属于下列哪一项？
1)接入点， 2)并网点， 3)公共连接点
亲爱的朋友，作为光伏电站资深人士的您，可不要说答错了哦！

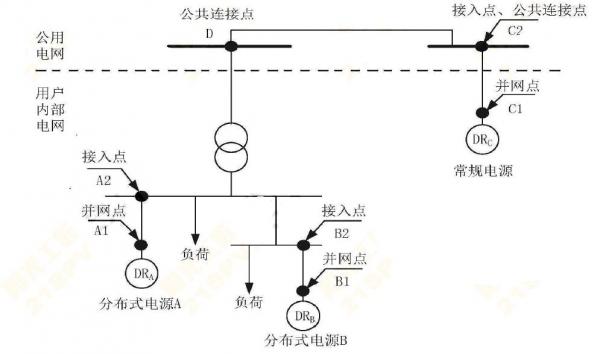

正确答案是这样的：
下面是国家电网公司专业的解释，温习一下吧！
并网点，对于有升压站的分布式电源，并网点为分布式电源升压站高压侧母线或节点;对于无升压站的分布式电源，并网点为分布式电源的输出汇总点。如图所示A1 、B1点分别为分布式电源A 、B的并网点。C1点为常规电源C的并网点。
接入点，是指电源接人电网的连接处，该电网既可能是公共电网，也可能是用户电网。
如图所示， A2 、B2点分别为分布式电源A 、B的接人点C2为常规电源C的接人点。
3.公共连接点，是指用户系统(发电或用电)接人公用电网的连接处。如图所示， C2 、D点均为公共连接点， A2 、82点不是公共连接点。
4.接人系统工程，如图所示， A1-A2 、B1-B2和C1-C2输变电工程以及相应电网改造工程分别为分布式电源A 、B和常规电源C接人系统工程其中A1-A2 、B1-B2输变电工程由用户投资。C1-C2输变电工程由电网企业投资。
5.专线接人，是指分布式电源接人点处设置分布式电源专用的开关设备(间隔) ，如分布式电源直接接人变电站、开闭站、配电室母线，或环网柜等方式。
6. T接，是指分布式电源接人点处未设置专用的开关设备(间隔) ，如分布式电源直接接人架空或电缆线路方式。
