太阳能电池板在制造、运输、设置时以及因老化，会发生各种各样的故障。笔者将就检测这些故障的方法，介绍Chemitox(东京都大田区)在评测服务中的事例和积累的知识。
本文介绍太阳能电池单元(发电元件)产生的一种典型性故障——母线(单元上的粗金属布线)断线事例。此故障是在制造工序中，形成母线的焊锡导致了布线的不良。
焊接不良及焊锡材料本身的问题是原因。
这种太阳能电池板设置并开始发电后，因为设置环境中的温度随着时间的推移会大幅变化，焊锡的接触不良会越来越严重，从而导致单元与母线之间的接触电阻升高，即使能够发电，通过这里的很多电流也会转化成热量而流失。
白天因电流持续流动，会持续热量。倘若这个状态持续，电线将会发生炭化，之后可能会起火。

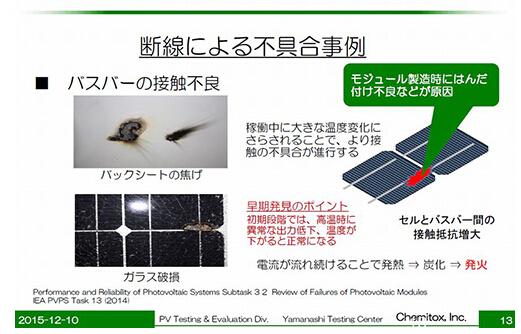

在温度变化大的自然环境中，焊锡断线会日渐加重。母线断线的概要(出处：Chemitox)
背面的树脂背膜将会烧焦，表面的保护玻璃也可能破损。
引发这种故障的母线断线是能够提前发现的。因为在断线初期，输出功率会呈现出独特的变化。
母线开始断线的初期，在发电量多的时候，温度会升得更高，输出功率会大幅降低。相反，在发电量少的时候，温度会降低，输出功率趋近于正常。
比如说，在以组串(太阳能电池板串联的单位)为单位监控发电量时，由与其他组串输出功率变化趋势的不同，就可以发现呈母线断线初期特有的输出功率变化的电池板所在的组串。
排查呈现这种症状的太阳能电池板，可以采用查看热成像图像、进行EL(电致发光)检查，或是检测I-V(电流-电压)特性的方法，就可以确认焊接不良所造成的断线等情况了。
