中国的光伏产业在不断发展，电站的安全问题得到了广泛的关注，其中就包括逆变器的防孤岛效应保护。
什么是“孤岛效应”
根据《NB/T 32004-2018光伏并网逆变器技术规范》等行业标准规范的相关规定，光伏并网逆变器应具备防孤岛效应保护功能。
所以，逆变器必须有防孤岛效应保护功能！在介绍逆变器防孤岛保护前，我们先来了解下什么是“孤岛效应”。
“孤岛效应”通俗理解是指在电网失压或断开的情况下，发电设备仍作为孤立电源对负载供电，形成供电孤岛这一现象。
“孤岛效应”有哪些危害
“孤岛效应”到底有哪些危害？“孤岛效应”对设备和人员的安全存在巨大隐患，包括以下几个方面：
(1)当电网停电检修时，维修人员不一定意识到分布式系统的存在，若并网光伏电站的逆变器仍继续供电，从而可能危及维修人员的安全；
(2)当孤岛效应发生时，电网不能控制供电孤岛的电压和频率，电压幅值和频率的漂移会对用电设备带来破坏；
(3)如果逆变器仍然在发电，由于并网系统输出电压和电网电压之间产生相位差，当电网重新恢复供电时会产生浪涌电流，可能会引起再次跳闸或对分布式发电系统、负载和供电系统带来损坏。
逆变器如何实现防孤岛效应保护
作为光伏系统核心的光伏逆变器如何实现防孤岛效应保护？
防孤岛效应的关键点是电网断电的检测，通常采用被动或主动式两种“孤岛效应”检测方法，无论何种检测方法，一旦确认电网失电，都要在2s内将并网逆变器与电网断开并停止逆变器的运行，而实际逆变器防孤岛保护时间会更短，确保人员及设备安全。

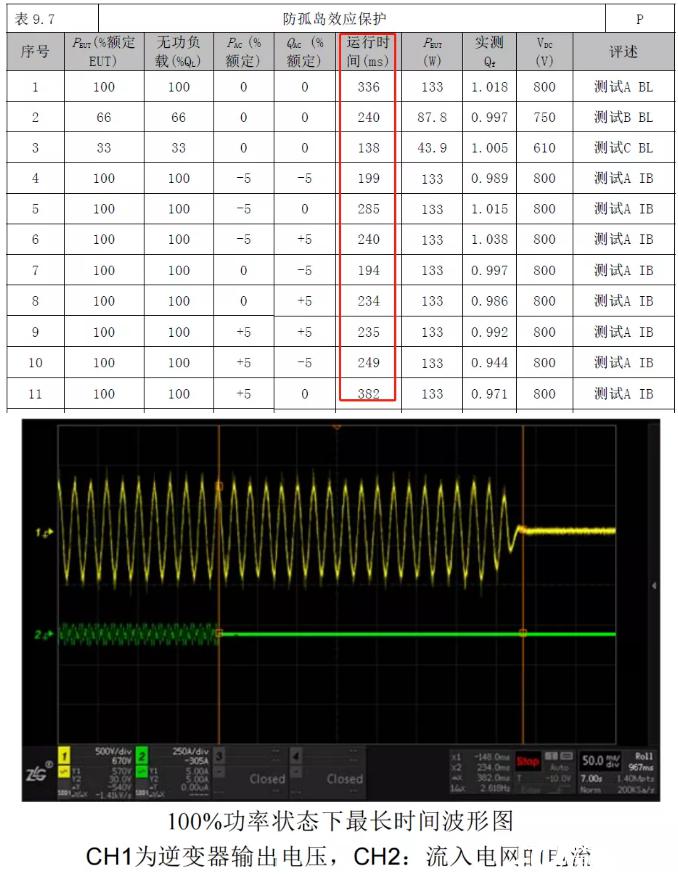

▼光伏逆变器防孤岛保护部分测试数据与图形
总结
虽然并网光伏逆变器都具备孤岛保护功能，但是根据实际情况和当地的具体要求，一般情况下大中型光伏电站在并网点会安装孤岛保护装置；而对于分布式光伏电站来讲，由于安装容量比较小，而且低压并网，也为了保证电网的安全，根据当地的要求，一般也会有防孤岛保护装置等。加装防孤岛保护装置主要是为实现防孤岛准备的二次保护，确保更加安全可靠。
