2025-11-03 17:48
苯基铵(PEA+)已广泛用于缺陷钝化，通过在3D钙钛矿顶部形成准2D钙钛矿层来增强钙钛矿太阳能电池(PSC)的光伏性能。然而，PEA +的离子性使其在高温下容易脱质子化，生成中性PEA 0 ，表现出很强的亲核性，并且容易与3D钙钛矿中的甲脒阳离子(FA +)反应。该反应加速了钙钛矿的降解，从而降低了光伏性能和长期稳定性。

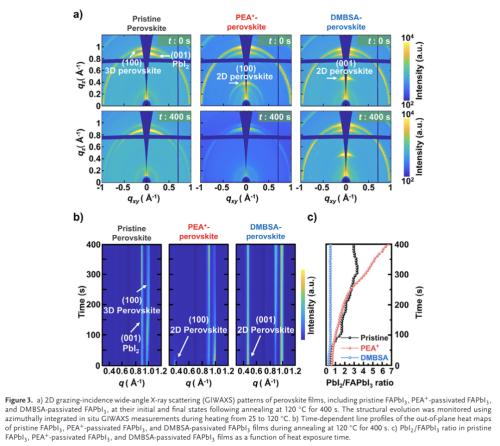

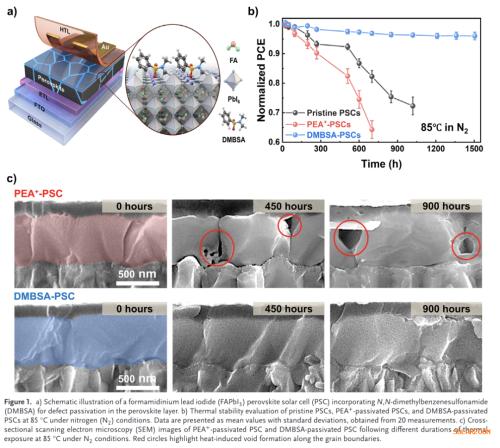

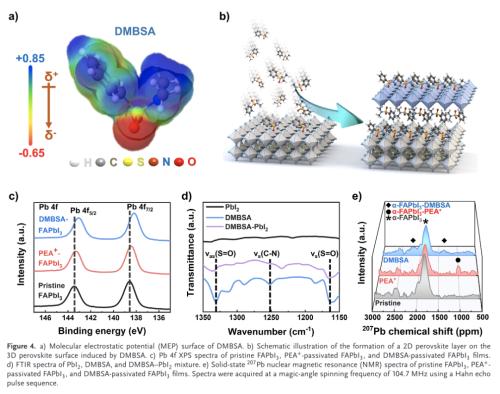

在这里，N、N-二甲基苯磺酰胺(DMBSA)是一种通过简单工艺合成的非离子二元化合物，被用作缺陷钝化材料。与PEA +不同，DMBSA由于强共价键而保持热稳定性，并且在高温下不会发生去质子化。此外，其较低的亲核性可防止与FA +发生不良反应，从而显着减轻钙钛矿降解。因此，在85 °C下热应力1500小时后，DMBSA钝化的PSCs保持了96.1%±0.8%的初始光转换效率(PCE)，而PEA+钝化PSCs仅为64.0%±0.19%。

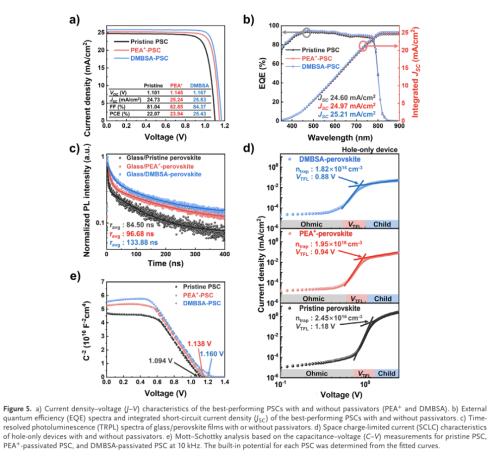

此外，DMBSA钝化有效地抑制了非辐射复合，而其偶极矩感应出电场，促进了空穴向空穴传输层的高效转移。因此，DMBSA钝化的PSC的PCE为25.43%(认证25.1%)，大大优于原始PSC (22.07%)。
B. Kang, B. Koo, H. J. Park, et al. “ Enhanced Thermal Stability in Perovskite Solar Cells via the Integration of a Nonionic Binary Compound.” Adv. Energy Mater. (2025): e03429. https://doi.org/10.1002/aenm.202503429
扫一扫关注微信
