如何自建一套家庭光伏发电系统?

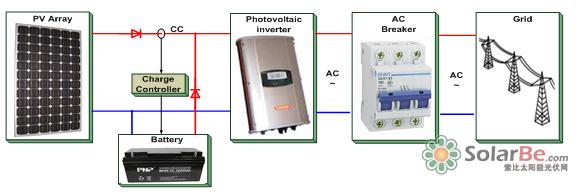

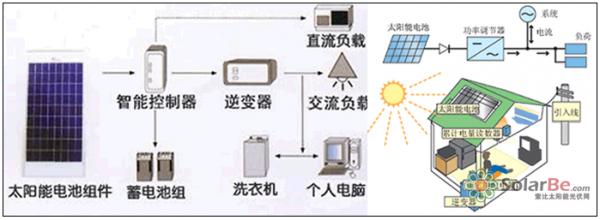

(1)基本配置一套家庭光伏发电系统主要包括太阳电池阵、蓄电池、光伏逆变器和交流断路器，其基本配置如下图所示。光伏模块组成的光伏组串将太阳能转换成直流电能。逆变器作为中间重要单元将此直流电能转换成满足电网要求的交流电能并馈入电网。

(2)主要设备

①太阳电池阵

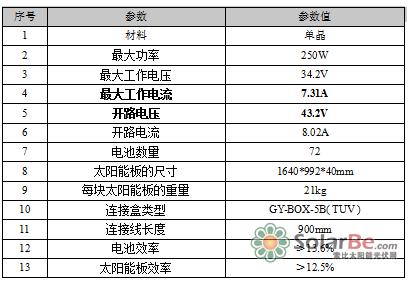

太阳能电池组件,其性能参数如下表所示。

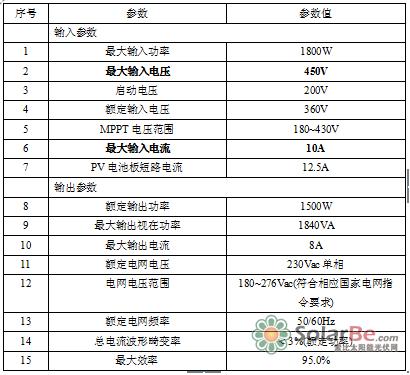

②光伏逆变器光伏逆变器选用组串型SG 1K5TL型光伏逆变器，其当输入输出参数如下表所示。

(3)设备安装

逆变器电气安装包括直流侧电气连接、交流侧电气连接和通讯线缆电气连接。

①电气连接图

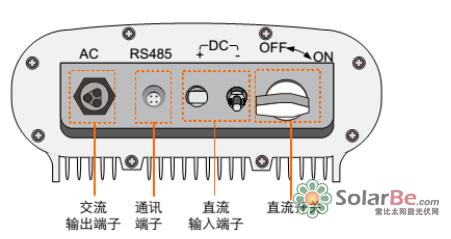

②逆变器外部接线外部接线端子位于逆变器底部，如下图所示。包括直流侧、交流侧以及通讯接线端子。这样使得在不打开逆变器上盖的条件下进行电气连接且接线端子都为直插式防水端子，最大程度保证接线人员的安全而且接线方便。

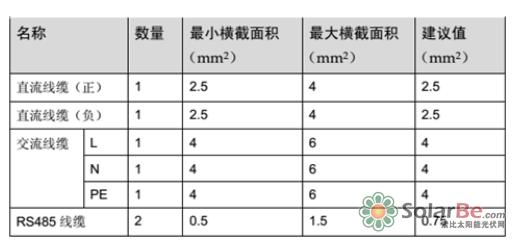

③连接线缆规格

④交流侧电气连接

组串型SG 1K5TL型光伏逆变器所连接的电网需具备以下条件，否则逆变器将不会工作。

电网电压：174~274V

电网频率：47~53Hz/57~63Hz

逆变器与电网之间通过三线(L，N和PE)进行连接。与电网之间的接口为AC端子，馈入电网的电能为单相。(阳光电源为逆变器交流侧电气连接提供相应的交流连接器)

⑤交流断路器

为了保护逆变器交流侧电路和接线时人身安全，为每台逆变器配置两极断路器作为保护设备。建议交流断路器短路电流为13A。

⑥接地

由于组串型SG 1K5TL型光伏逆变器由于为无变压器型，要求光伏阵列的正极和负极均不能接地，否则会造成逆变器不可恢复地损坏。

在此光伏发电系统中，所有非载流金属部件和设备的外壳都应该接至大地，如光伏模块的支架，逆变器外壳等。

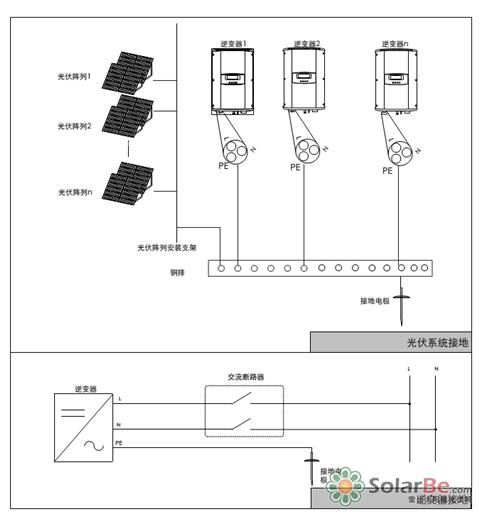

接地示意图如下图所示。

⑧通讯连接

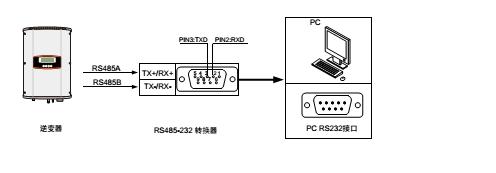

通过RS485通讯连接可将逆变器的运行信息传送至已安装监测软件(如SolarInfo Insight)的上位机或本地数据存储显示设备(如SolarInfo Logger)。

如果仅有一台逆变器，带直插式插头的RS485通讯线缆就可实现通讯连接。

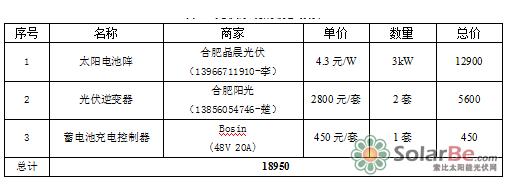

(4)主要预算若系统的输出功率设计为3kW，则该套光伏系统的初步预算如下表所示。
