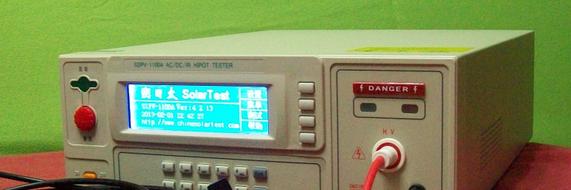

光伏组件PID试验负偏压专用程控绝缘耐压测试仪是太阳能行业第一款直流负偏压绝缘电阻测试仪，输出直流负电压采用硬件反馈，高速MCU控制技术，输出电压稳压率范围在1%以内，使其不但可作为耐压测试仪使用，而且可以当做可变频高压源使用。交流耐压、直流负偏压耐压及绝缘电阻三种测试模式可任意组合使用。其独特的正极电压为零电位，负极电压为负高压设置，满足了太阳能行业用作PID(电势差引发组件衰减实验室模拟)测试时既要正极接地，又要对组件加以负偏压的要求。
2、具有中、英文显示界面，可满足不同用户的不同需要。
3、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。
4、过零启动可防止被测试件损坏。
5、负偏压0到-6000V；完全满足IEC推荐-1000V系统电压测试，也满足客户大组件系统电压-1500V测试要求。
6、恒压输出：输出负电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
7、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。
8、直流测试开路侦测功能，也可通过设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。
9、电压按时间梯度上升，寻找击穿点分析。在测试过程中，可手动改变输出电压的大小。
10、具有GFI保护功能。具有真实电流测量功能。具有电弧侦测测试功能。
11、绝缘电阻具有自动换挡、手动换挡功能、量程保持功能，可提高工作效率。。
12、可预先设置保存测试参数：可设30个文件，每个文件可设99个测试步骤。
13、具有键盘锁，保护测试参数不被操作人员修改。
14、前面板软件校准，不用打开即可进行参数校准。
15、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。

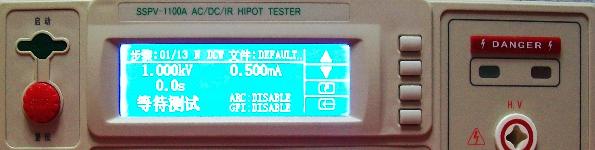

测试界面：

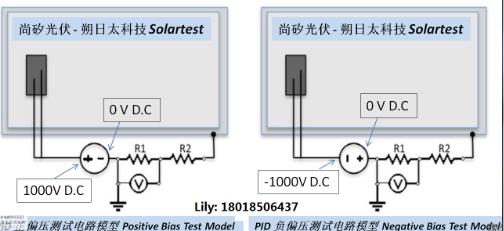

测试原理：
负偏压测试仪就是要模拟组件在运行中承受负的系统直流电压的能力。在负偏压的情况下，组件的电池片是低电位(相应的接线盒的引出端就是低电位-1000V)。组件的边框由于接地，电势为0 V反而成了高电位。因此测试仪的正极必须接边框模拟组件接地的高电位0V，接线盒引出端正负极短路，接测试仪的-1000V的负极。
如果采用传统的正偏压测试设备对光伏组件进行反接，则无法将铝边框进行接地，否则设备会烧掉。但若不接地，则无法模拟最恶劣的实际环境，不能真正模拟，做出的PID结果可能会误导用户，造成不必要的经济及人力损失。
测试方法：
按照IEC推荐方法，1.接-1000V的负偏压专用测试仪；2.常温168小时或高温高湿96小时，60C，85%湿度；
按照TUV各测试机构及组件厂经常用的方法：1.接-1000V的负偏压专用测试仪；2.常温168小时或双八五96小时及更多。
测试机构及测试仪供应：
一般提供测试认证的公司都在宣称提供此项测试服务。建议进行测试认证送样之前先自行测试，保证通过率。组件厂商及电池片、EVA、玻璃厂商也都在完善自己的测试能力。
朔日太科技为您专业提供负偏压专用测试仪，完全满足客户PID测试要求。根据客户的要求定制相应软件进行记录。
