作者系日本中部电气保安协会：船桥龙彦
本系列文章，介绍日本中部电气保安协会总店保安部光伏项目组，根据其经历光伏发电系统故障事例及采取的对策，对持牌电工提出的建议。本文根据项目组汇总的故障事例集，通过该组成员的投稿对故障进行分析。
如此前的过压继电器接地接错，导致逆变器工作故障一文介绍过的那样，在电网侧发生漏电故障(对地短路)时，为查找故障位置、防止排障的施工人员触电，升压并网设备上设置的接地过电压继电器(OVGR)担负着检测到故障后关闭逆变器(PCS)，停止光伏电站与电网之间的受供电的任务。
接地过电压继电器安装在升压并网设备上，其动作输出接点与逆变器的外部输入信号端子是以电线连接的。当光伏电站安装了多台逆变器时，要仔细阅读使用说明书来确认连接方法。
本文介绍因没有遵照逆变器制造商指示的方法，而是用其他方式连接了接地过电压继电器的动作输出接点与逆变器的外部输入信号端子，从而导致误操作的事例。
在对一座设置了3台逆变器、输出功率为1.5MW的百万瓦级太阳能电站进行运转前的竣工检查时，我们发现，接地过电压继电器的操作输出接点与各台逆变器的外部输入信号端子是用过渡线连接的(图1)。

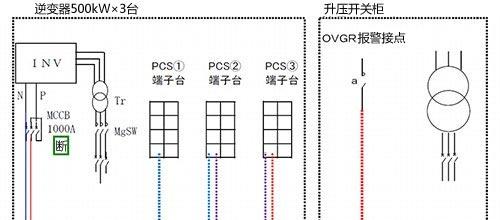

图1：接地过电压继电器的操作输出接点与每台逆变器的外部输入信号端子是用过渡线连接的
(出处：中部电气保安协会)
因逆变器外部输入信号的过渡线连接在各个光伏电站中都见到过，因此没有对此产生怀疑，就结束了检查。
然而，在日后升压并网设备受电，与供电网并网时，3台逆变器中有1台显示了接地过电压继电器的动作错误代码，停机了。
但升压并网设备上设置的接地过电压继电器却没有动作。问题发生后，我们再次确认了布线，但仍未发现异常。
用过渡线连接造成了误操作
因此，我们回到原点，重新阅读了使用说明书。结果发现，作为设置多台这种逆变器的注意事项，标注了“为防止与其他设备的控制电源发生混触，必须为每台逆变器分别提供外部输入信号”的字样。
保险起见，我们还向制造商做了确认，果不其然，得到的回答是：“逆变器的外部信号输入端子采用过渡连接时出现过误操作，所以务必请单独提供外部输入信号”。
就是说，此次的逆变器可能如图1所示，在用过渡线连接状态下会发生误操作，从而导致了逆变器不当停机。
为解除这种状态，就要为每台逆变器设置1个接点来连接。
我们把这个情况向施工方做了介绍，在接地过电压继电器操作输出接点与逆变器外部输入信号端子间，设置了辅助继电器，分别为每台逆变器做了接线(图2)。

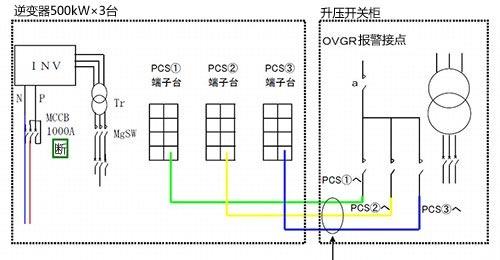

图2：使每台逆变器单独与接地过电压继电器连接，消除误操作
(出处：中部电气保安协会)
在这次的事例中，因为在竣工检查后的并网时发现了问题，所幸没有酿成大祸，单倘若就此疏忽，到正式开始发电，误操作导致逆变器停机的时候，可能会导致长期停止发电的后果，从而给发电运营商造成售电损失。
这个事例让我们再次感受到了事先仔细阅读使用说明书等，与从事检查的同行分享经验、积累知识的重要性。
